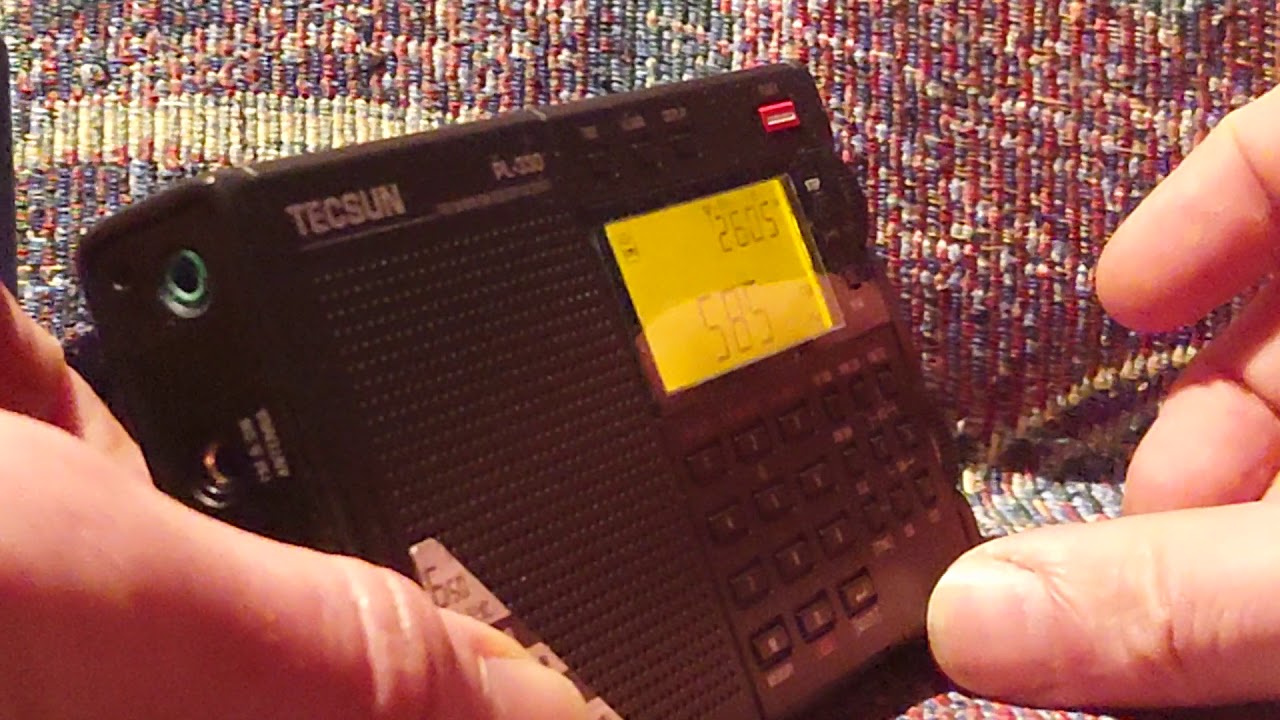

Tecsun PL-330. Доработка для приёма СВ/ДВ на телескоп

Сделал доработку, используя рекомендации Виктора из Саратова (канал на YouTube - 66vds) Подробнее здесь http://www.radioscanner.ru/forum/topi... Цитирую Виктора:"Едва распаковал, сразу полез устранять китайские "косяки". L4 заменил дросселем большой индуктивности (нашел готовые 2 мГн на кольце, приклеил на внутреннюю сторону платы, пропустил выводы в отверстие платы и припаял. L10 выкинул, а конденсаторы С12, С13 припаял к С11 (благо дорожки рядом хватило 4 мм перемычки." Я, вместо замены L4, воспользовался другой рекомендацией Виктора:" Замените ещё L4 или хотя бы увеличьте R3 до 100-150 Ом" Я заменил R3 на 150м, куча именно таких оказалась на светодиодной ленте) После этого уже приём на телескоп ДВ/СВ заметно улучшился Еще одна доработка, цитирую: "Сделал ещё одну небольшую доработочку, точку соединения С43, D2 отрезал от R4 и в разрыв впаял диод BAS16. Резистор R4 уменьшил до 6,8 кОм. Теперь когда на диодах нет отпирающего напряжения и они закрыты, резистор R4 не висит на телескопической антенне и не шунтирует её. На ДВ это совсем не лишнее" И последнее что я сделал, снова опираясь на светлую голову Виктора:" Перебросив выход УВЧ со всей магнитной антенны на отвод от её середины можно очень глубоко подавить коротковолновые помехи при приёме ДВ-СВ на "телескоп". Фокус состоит в том, что при таком включении у половины катушки магнитной антенны собственный резонанс окажется где-то посреди КВ. И этот резонанс будет при таком включении работать как режекторный фильтр. Кроме того, так как УВЧ при этом станет гораздо меньше грузить контур магнитной антенны, появится весьма приятный (порядка 20 дБ) резонанс на СВ. А благодаря тому что спад АЧХ такого контура будет пологим и затянутым в сторону низких частот, на 153 кГц при работе с телескопом чувствительность просядет не более чем на 10-12 дБ относительно резонанса на 450 кГц. Вполне можно обойтись единственной "родной" катушкой магнитной антенны. На ДВ-СВ всё очень оптимистично, но появляется кака при приёме на КВ. Так как собственный резонанс никто и на КВ не отменял, на характеристике появится глубокая "яма". Чтоб этого не происходило, нужно чтоб при переходе на КВ выход УВЧ переключался с отвода катушки магнитной антенны на всю эту катушку." У Виктора половина катушки магнитной антенны включена в разрыв между точкой подключения" горячего "конца катушки МА и катодом D3 и при приёме СВ замыкается кнопкой на задней панели. При приёме ДВ кнопка размыкается. У меня сначала было так же потом в сделал чтобы у меня ДВ катушка не замыкалась а отключалась, при этом разрыв между D3 и штатной точкой подключения МА замыкается, как и у Виктора. По моим наблюдениям это улучшает приём на СВ.
