Localizador de defeitos RASTRE CURVE, memorização e teste

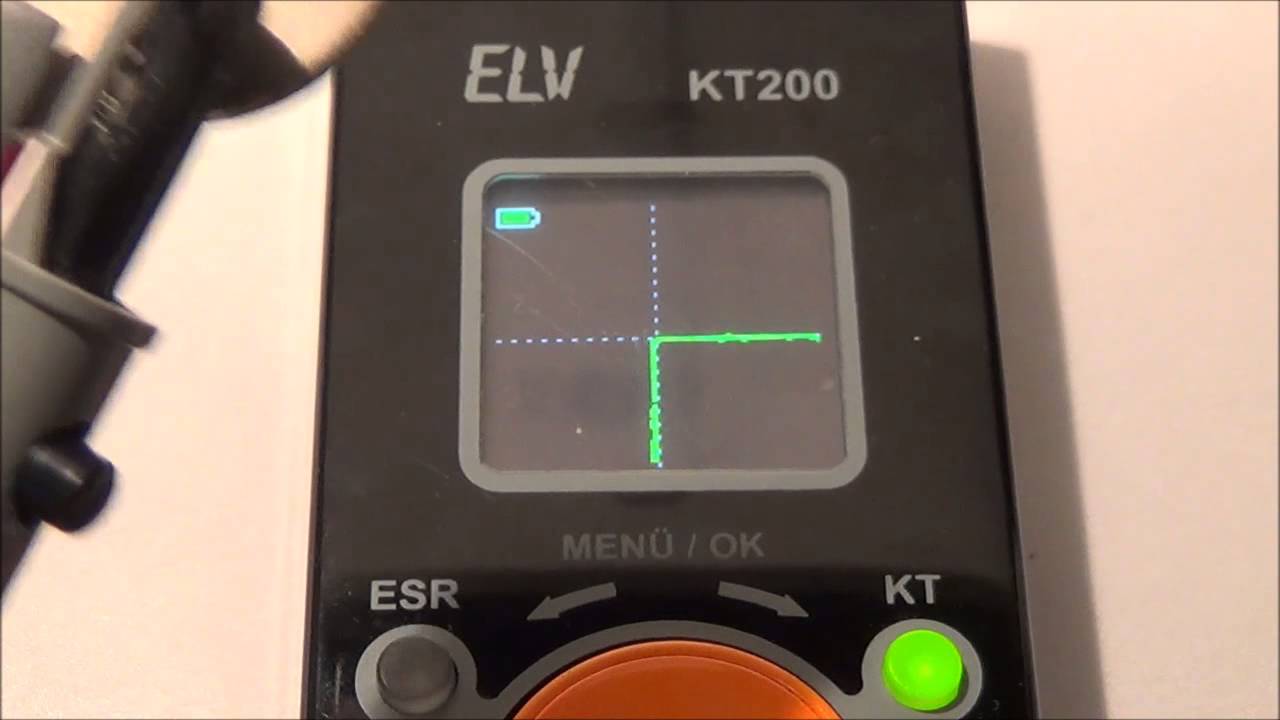

Pequeno video mostrando as funcionalidades do Rastre Curve O Rastre Curve é um dispositivo rastreador de defeitos, comumente conhecido como Analisador de assinatura de curvas, ou Curve Tracer que contem recursos de Análise de curvas características. A análise da curva é uma poderosa técnica de teste para encontrar falhas em PCBs: uma voltagem AC em uma determinada freqüência é injetada em um pino num determinado ponto em uma placa de circuito e o analisador injeta a tensão e a corrente o que resulta em uma forma de curva em uma tela XY. Esta exibição é uma "assinatura" da operação do circuito, que pode ser comparada com um padrão ou uma placa conhecida de "boa". Se os padrões não coincidirem, a placa de teste estará com defeito. Por exemplo, ao testar um ponto, um capacitor mostrará uma elipse, um resistor mostrará uma linha reta em um ângulo, um diodo mostra a curva exponencial característica, etc. A análise de assinatura é popular em situações de teste em bancadas, porque não requer conhecimento de operação do circuito e assim pode ser usado para agilizar a analise e manutenção de um equipamento. O Rastre Curve representa uma vantagem significativa em relação aos instrumentos de análise de assinatura existentes: custa mais barato em relação aos instrumentos de análise de assinatura existentes e a faixa de freqüência do sinal de teste é injetada por um tempo muito pequeno (1,5ms) próprio para não danificar circuitos sensíveis como BGA etc... As medições de tensão, corrente de teste e freqüência são calibradas e selecionadas pelo usuário, de modo que os resultados podem ser traduzidos em valores de componentes precisos. A "assinatura da curva" e outras formas de onda podem ser salvas, recuperadas e comparadas para tornar esta uma valiosa ferramenta de depuração. Permitindo uma maior variedade de medidas úteis. Todas as funções do instrumento podem ser controladas através de uma conexão USB2.0 de um computador. Através de nosso software que poderá ser instalado em sistemas operacionais Windows, (futuramente em Linux e android). Características: Alimentação Somente pela USB Freqüência Poderá ser ajustada de 180HZ ate 15000HZ Tensão de Teste de 0,6VP(ou 1,2VPP) ate 5VP(ou 10VPP) Corrente Máxima 10mA Tempo de Aplicação da tensão de teste: 1,5ms Contato: www.rastrecurve.com ricardo@almeitec.com contato e WhatsAPP: (17)99232-0094 (17)991997498
