Symboler til tegning af rørdiagrammer for køleanlæg og varmepumper

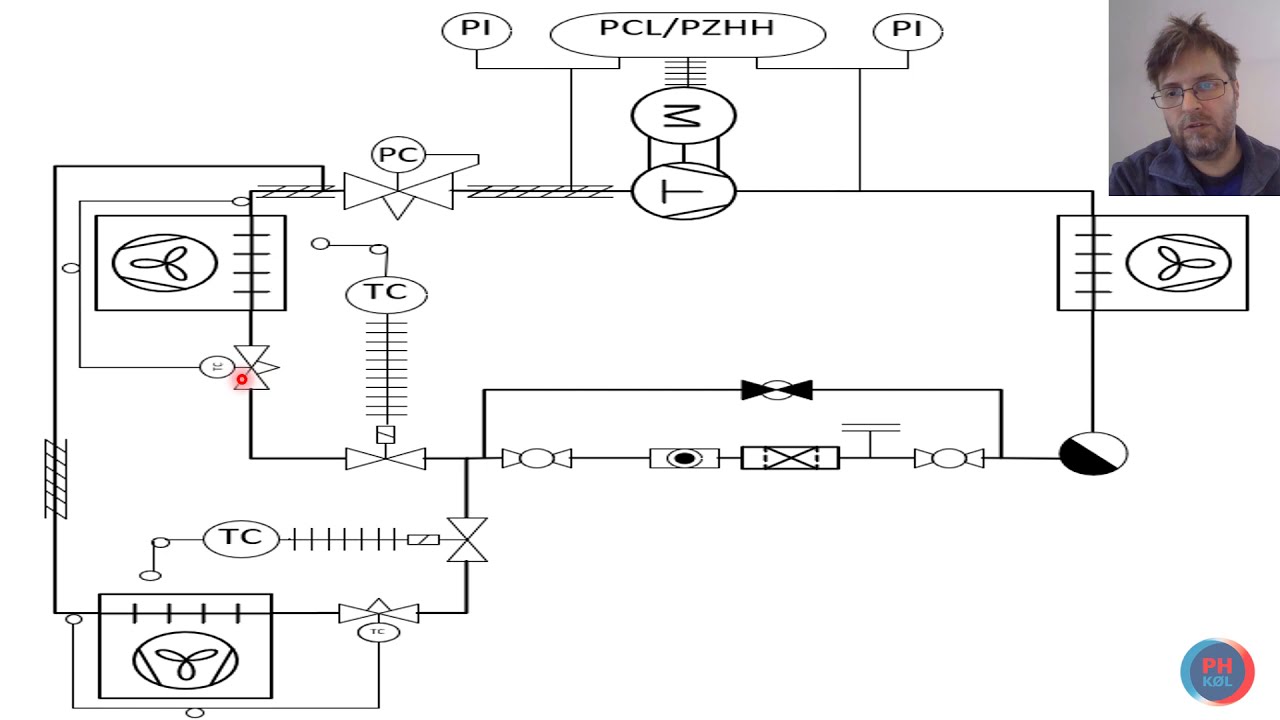

Symboler bruges som dokumentation ved udarbejdelse af PI-diagrammer (Piping and Instrumentation-diagrammer), også kaldet rørdiagrammer. I denne undervisningsfilm gennemgår jeg en PowerPoint-præsentation, hvor jeg gennemgår et udvalg af de symboler, der anvendes ved tegning af rørdiagrammer over køleanlæg og varmepumper. Symbolerne er tegnet efter standarden DS/EN 1861, og for mere detaljeret information anbefales det at konsultere selve standarden. Filmen er udarbejdet som supplerende undervisningsmateriale til min fagbog "Køleanlæg og varmepumper – Grundprincipper om køleteknik" fra Polyteknisk Forlag (ISBN: 9788750207788). Formålet er at skabe forståelse for symbolernes betydning og korrekt anvendelse i dokumentation og design af anlæg. Materialet henvender sig primært til deltagere på F-gas/KMO-autorisation (A1 og A2) samt til dem, der skal tage kølemontørcertifikaterne, men det er også relevant for alle, der arbejder med teknisk dokumentation inden for køleanlæg og varmepumper. Jeg stræber altid efter høj faglighed og korrekt formidling, men der kan forekomme mindre fejl eller mangler. Vigtigt: Det er kun lovligt at arbejde på et køleanlæg, hvis man har et gyldigt F-gas-certifikat i kategori A1 eller A2, og gældende lovgivning skal altid overholdes. Jeg håber, at denne film vil være et værdifuldt værktøj i din læring og dit arbejde med køleanlæg og varmepumper.
