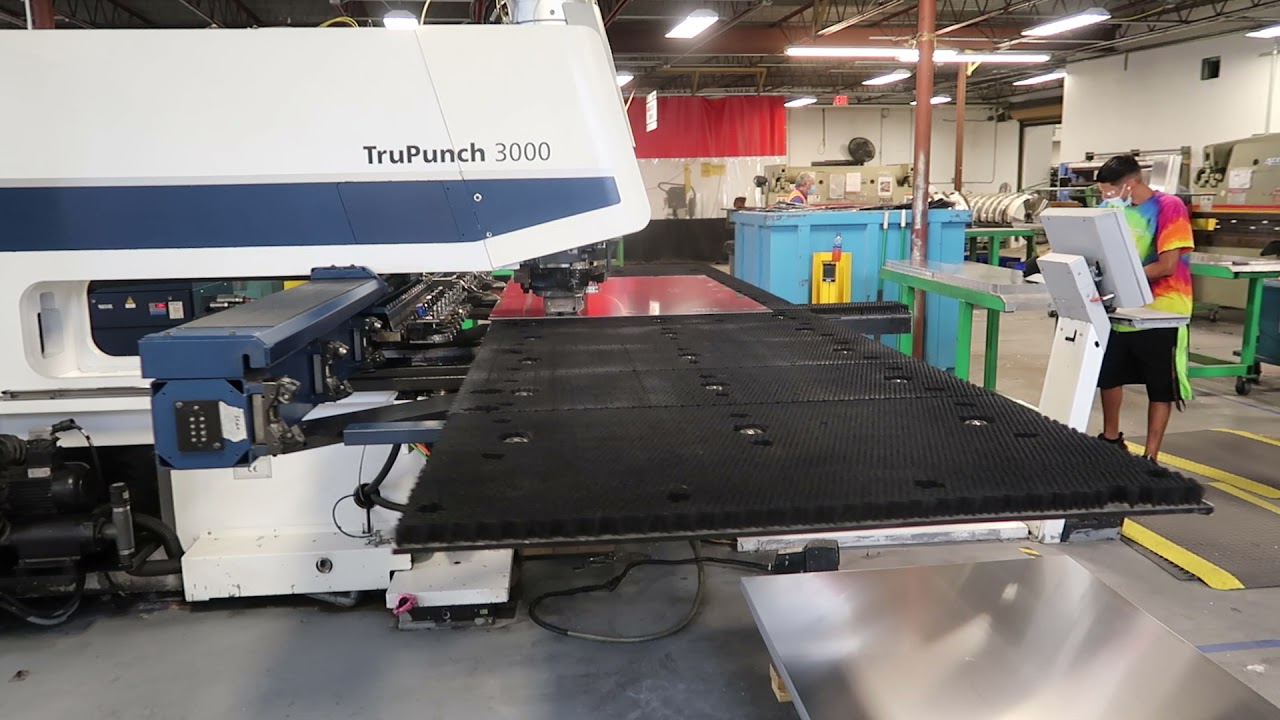

Wykrawarka Trumpf Trupunch 3000

Wykrawarka do blachy TRUMPF TRUPUNCH 3000 wyprodukowana została w 2011 roku. Maszyna wyposażona jest w magazyn liniowy. Przeznaczona jest do wykrawania i perforacji blach o maksymalnej grubości 6,4 milimetrów i wadze detalu do 160 kilogramów. Wykrawarka posiada również szereg dodatkowych funkcji, na przykład funkcję MultiTool, MultiShear, MultiBend, funkcję gwintowania, funkcję znakowania, adaptacyjną kalibrację skoku stempla, czujnik zrzutu detali, pojemnik na gotowe części i wiele innych. Parametry techniczne wykrawarki TRUMPF TruPunch 3000 (S11) maksymalna grubość blachy : 6,4 mm maksymalny ciężar detalu : 160 kg zakres osi X : 2500 mm zakres osi Y : 1250 mm ilość przepracowanych godzin : 23569 h napędy osi X, Y, C : bezobsługowe serwomotory prądu przemiennego napęd głowicy wykrawającej : elektryczny maksymalna prędkość osi X : 90 m/min. maksymalna prędkość osi Y : 60 m/min. maksymalna prędkość osi symultanicznie : 108 m/min. maksymalna prędkość osi C, wykrawanie : 330 obr./min. maksymalna prędkość osi C, formowanie gwintu : 330 obr./min. maksymalna częstość skoku podczas wykrawania (E=1 mm) : 1000 1/min. maksymalna częstość skoku podczas znakowania : 2500 1/min. dokładność, odchyłka pozycjonowania Pa: +/- 0,1 mm dokładność, szerokość odchylenia Ps: +/- 0,03 mm dokładność, najmniejszy programowalny krok : 0,001 mm Cechy głowicy wykrawającej : serwoelektryczna głowica wykrawająca rotacyjny, jednostanowiskowy uchwyt narzędziowy manualne ustawienie siły dociskacza programowalne pozycjonowanie dociskacza kompensacja długości narzędzia smarowanie stempla odciąg wiórów funkcja formowania licznik uderzeń stempla kontrola poziomu oleju do smarowania narzędzi stoły kulkowe Dodatkowe funkcje wykrawarki TRUPUNCH 3000 funkcja MultiTool czujnik do zrzutu detali adaptacyjna kalibracja skoku stempla funkcja MultiShear funkcja usuwania gratu i technologia rolkowa funkcja gwintowanie funkcja znakowanie/wytłaczanie powierzchniowe funkcja MultiBend sortująca zapadnia do selektywnego usuwania gotowych elementów oraz odpadu 3 zaciski otwierane indywidualnie czujnik w zsuwni dla małych detali pojemnik na gotowe części : również do użytku, jako pojemniki na odpady Zalety maszyny TRUMPF TRUPUNCH 3000 : rama w kształcie litery „C“ prowadnice współrzędnościowe magazyn liniowy z 20 miejscami na narzędzia hydrauliczne zaciski : 3 szt. napęd z bezobsługowymi serwomotorami prądu przemiennego repozycja z programowalnym dociskaczem przycisk nożny do zamykania zacisków zapadnia na detale elementy montażowe Zdjęcia https://www.maszyneria.pl/wykrawarka,...
