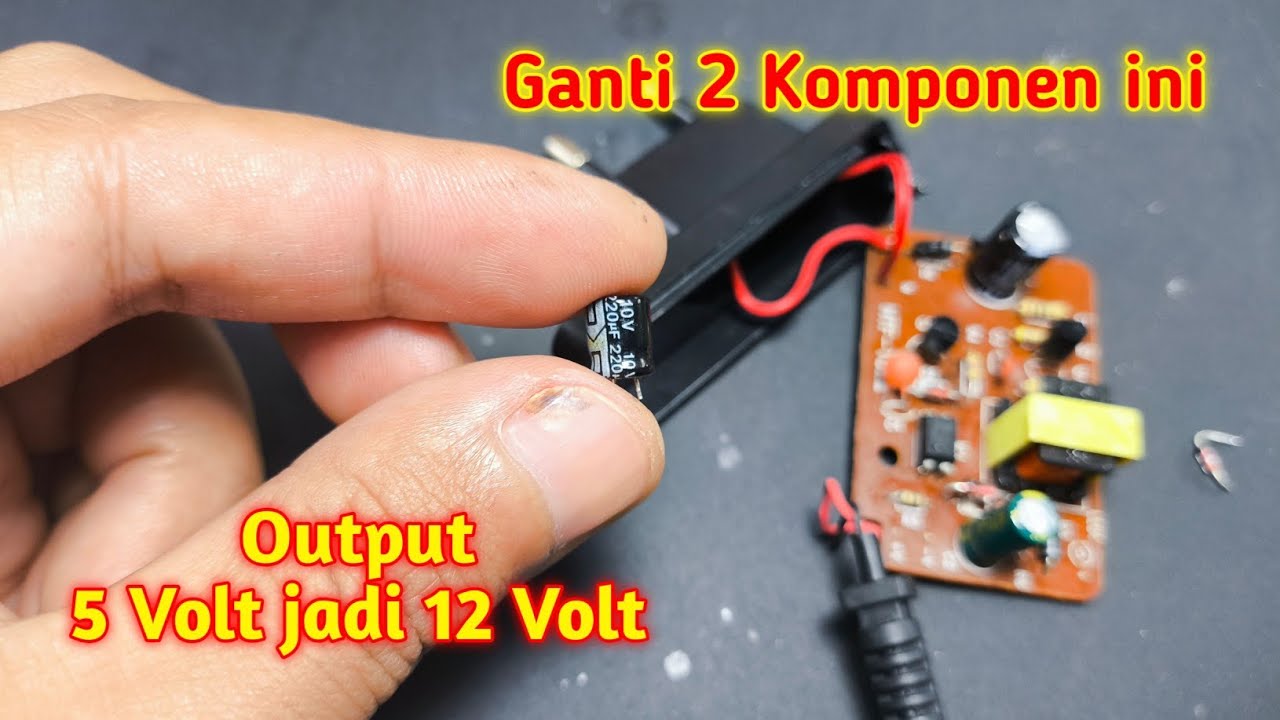

Итак, друзья, на этот раз я поделюсь инструкцией или советом о том, как изменить выходное напряжение зарядного устройства для мобильного телефона с 5 до 12 вольт постоянного тока. ---------------------------------------------------------------------- ⚠️ОПАСНО⚠️ *Выходной конденсатор можно заменить на более мощный, если напряжение оригинального зарядного устройства слишком низкое. Например, на 25 или 50 вольт. Напряжение конденсатора должно быть больше выходного напряжения зарядного устройства. ---------------------------------------------------------------------- Итак, позвольте объяснить. Кстати, в схеме модуля зарядного устройства в этом видео стабилитрон на плате — это D2, он расположен в первичной цепи. Обозначение стабилитрона на плате также перевернуто (правильное обозначение стабилитрона — D3). Но D3 — это не стабилитрон, а диод 1N4148 (поэтому обозначение стабилитрона на печатной плате D2 и D3 поменяно местами). Чтобы определить, какой стабилитрон это, можно посмотреть на номер или значение, указанное на корпусе стабилитрона. Например, на корпусе стабилитрона могут быть указаны следующие цифры: 4V7 (4,7 В), 5V1 (5,1 В), 5V6 (5,6 В) и т. д. Некоторые также используют буквенный код «B» вместо буквенного кода «V» (например, 4B7 (4,7 В), 5B1 (5,1 В), 5B6 (5,6 В). А некоторые также используют буквенный код «C» (например, 4C7 (4,7 В), 5C1 (5,1 В), 5C6 (5,6 В). -------------------------------------------------------------------------------- Система обратной связи зарядного модуля не всегда одинакова. В некоторых моделях используется система обратной связи на базе микросхемы PC817. Для тех, кто использует микросхему PC817, стабилитрон должен находиться во вторичной цепи, одной ногой к PC817. IC. -------------------------------------------------------------------------------- Пожалуйста, посмотрите видео внимательно. Если у вас есть вопросы, пожалуйста, оставьте комментарий в разделе комментариев к этому видео. Спасибо. Удачи и продолжайте учиться ☺
