Сообщение X-Core® No AC

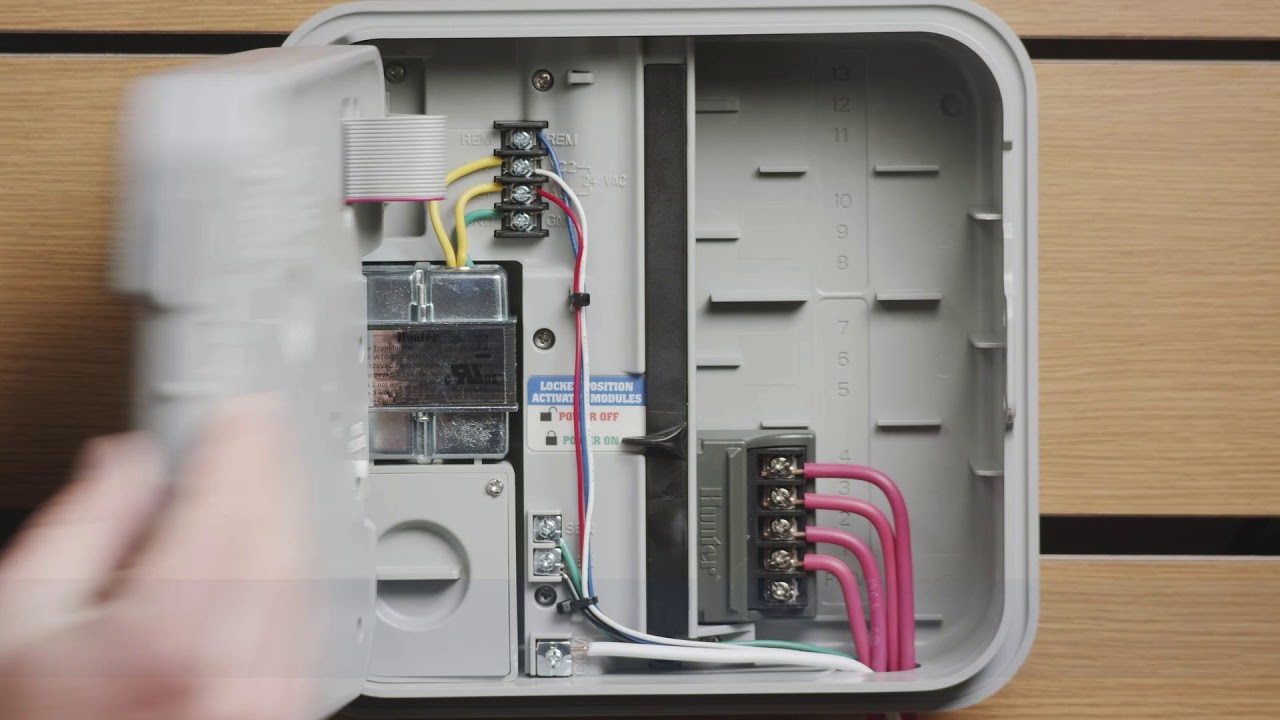

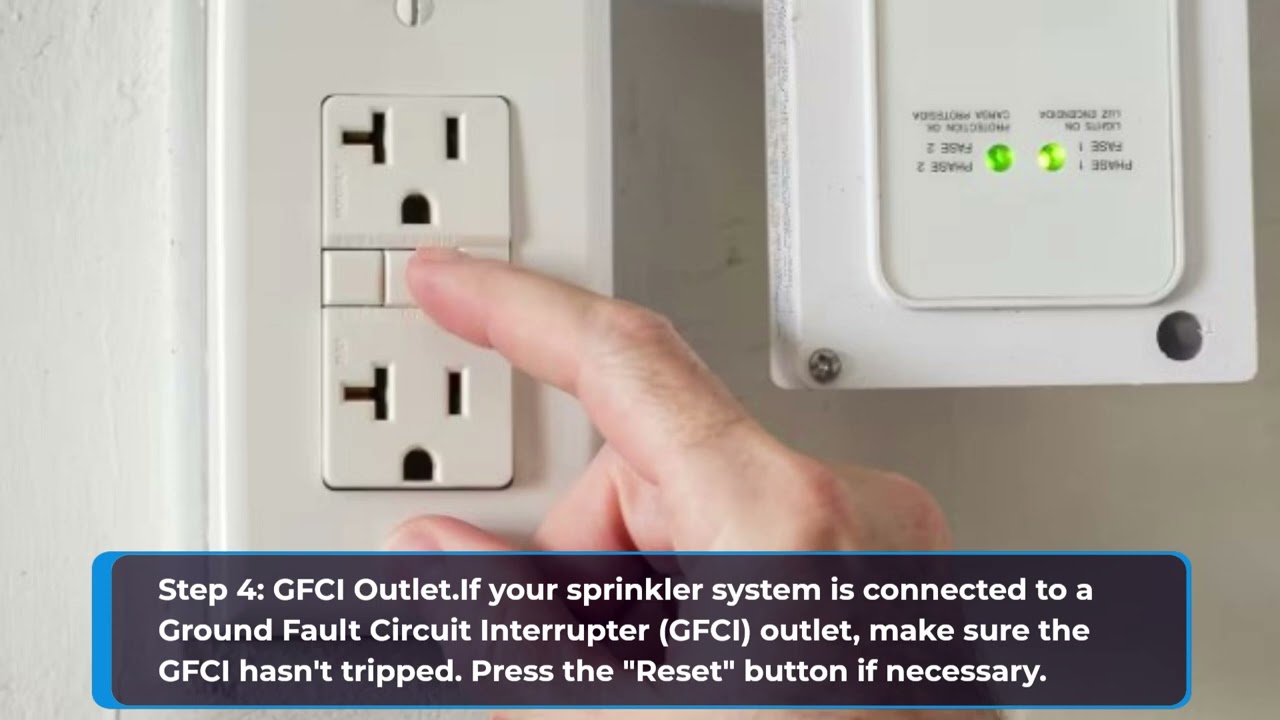

X-Core — на дисплее отображается сообщение «NO AC» Отображение сообщения «NO AC» — это диагностическое сообщение, указывающее на то, что контроллер перестал получать питание от сети переменного тока. Контроллер работает от резервного аккумулятора. Источник питания Проверьте источник питания, подключив лампу или радиоприёмник к розетке. Если ваш контроллер не предназначен для использования в помещении и не имеет квадратной вилки, источник питания подключен к сети. Если в розетке нет питания, проверьте все настенные выключатели, таймеры и удлинители, которые могут быть подключены к розетке. При отсутствии питания может потребоваться помощь электрика для проверки УЗО, автоматического выключателя и розетки. Питание контроллера Когда питание поступает на контроллер, следующим шагом будет отключение резервного аккумулятора. Действия по извлечению аккумулятора: Откройте крышку отсека для проводов, нажав на неё сверху вниз. Выкрутите винт с крестообразным шлицем из держателя аккумулятора. Сдвиньте держатель аккумулятора вниз, чтобы получить доступ к аккумулятору. Если после извлечения батареи дисплей погас, возможно, трансформатор поврежден и требует замены. Если на дисплее продолжает отображаться сообщение «NO AC», требуется полная перезагрузка. Проверка трансформатора Если у вас есть мультиметр, попробуйте проверить наличие напряжения 24 В переменного тока на двух клеммах переменного тока (желтые провода) внутри отсека проводки. Нормальное напряжение на этих клеммах составляет от 24 до 28 В переменного тока. Если напряжения на клеммах переменного тока нет, трансформатор необходимо заменить. Трансформатор для внутреннего контроллера - 526500 Трансформатор для наружного контроллера - 468000
