Data warna Kabel body injeksi - Sonic MP5

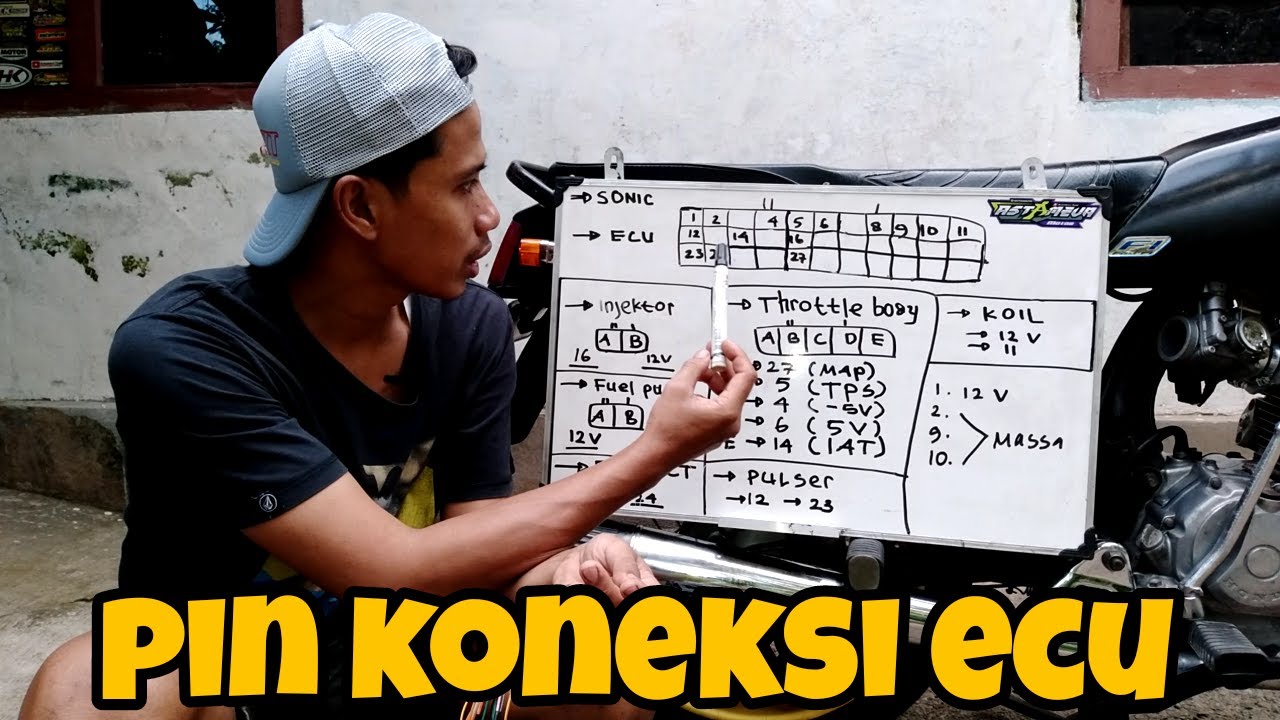

Data warna kabel body Sonic MP5 : Soket ECU (dibaca dari pojok kiri atas) 1. Hitam-Putih = 12 volt (positif aki setelah kunci kontak) 2. Hijau hitam = massa body dan negatif aki 3. Hitam = AFR (tidak di pakai) 4. Hijau-putih = massa 5 volt (ke throttle body dan sensor ECT) 5. Kunig-hitam = TPS (ke throttle body) 6. Kuning-merah = 5 volt (ke throttle body) 7. Putih-hitam = relay (tidak di pakai) 8. Hijau-biru = pompa bensin 9. Hijau = massa body dan negatif aki 10. Hijau = massa body dan negatif aki (nomer 2 , 9 , 10 di gabung) 11. Hijau muda = coil 12. Biru-kuning = pulser 13. 14. Abu-abu-biru = IAT (ke throttle body) 15. Biru = scs (tidak di pakai) 16. Ungu-putih = injektor 17. 18. Putih-biru = negatif lampu mil 19. Coklat-merah = Kipas radiator (tidak di pakai) 20. Coklat-putih = IACV 2A (ke throttle body) 21. Biru-putih = IACV 1A (ke throttle body) 22. Kuning-hijau = Tachometer (tidak di pakai) 23. Putih-kuning = massa pulser 24. Kuning-biru = ECT 25. 26. Merah-biru = bank angle (tidak di pakai) 27. Hijau muda-hitam = MAP (ke throttle body) 28. Ungu-biru = TW-IND (tidak di pakai) 29. Hijau-merah = NLSW (tidak di pakai) 30. Kuning = K-Line (tidak di pakai) 31. Coklat-hitam = IAVC 2B 32. Biru-hitam = IACV 1B 33. Soket Throttle body (dibaca dari kiri) 1. Hijau-hitam 2. Kuning-merah 3. Kuning-hitam 4. Hijau-putih 5. Abu-abu-biru IACV (dibaca dari kiri) 1. Biru-hitam 2. Coklat-hitam 3. Coklat-putih 4. Biru-putih 5 volt hanya ke throttle body sedangkan massa 5 volt ke throttle body dan ECT 12 volt setelah kontak menuju ke ECU , injektor , pompa bensin , coil , tombol starter , lampu mil Sebagai tambahan adalah kabel jalur pengisian ... Sengaja di pisah ... Seumpama pengen total loss , tidak perlu dipasang Semoga bermanfaat Terimakasih
