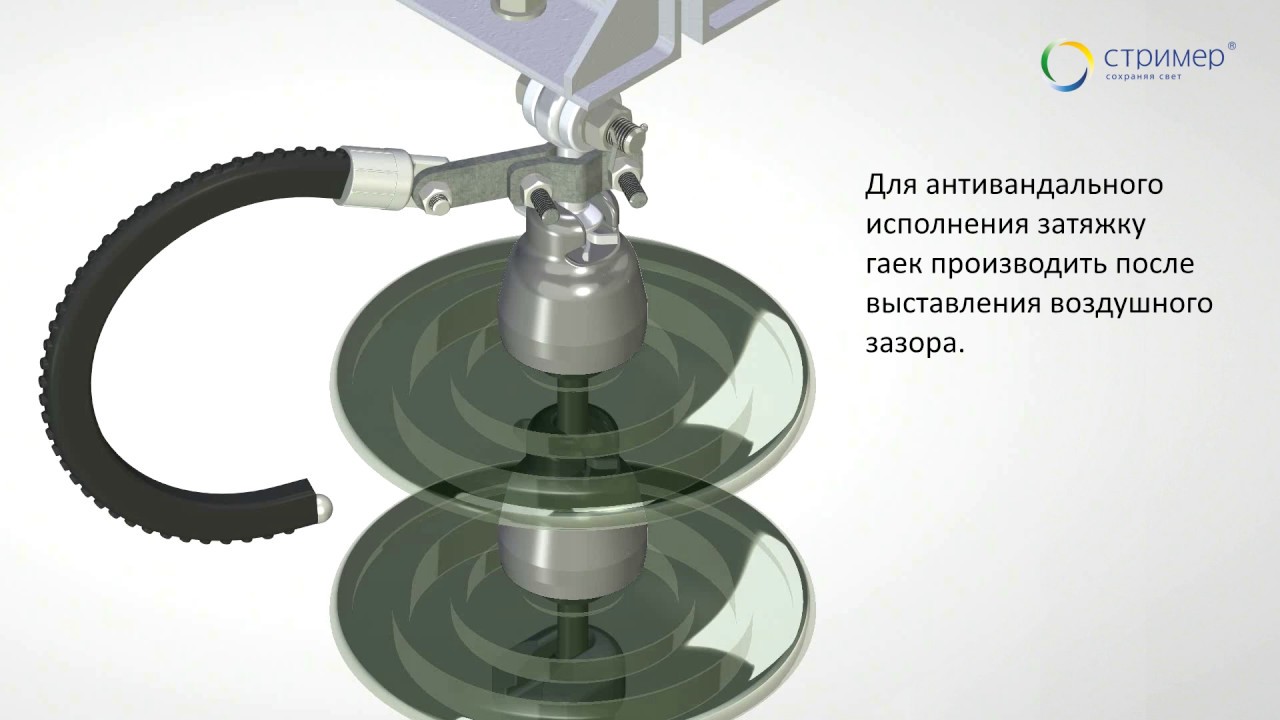

Монтаж мультикамерного разрядника экранного типа РМКЭ-10-IV-УХЛ1

Мультикамерный разрядник РМКЭ-10-IV-УХЛ1 предназначен для защиты воздушных линий электропередачи (ВЛ) классов напряжения 6, 10 кВ трехфазного переменного тока с неизолированными и защищёнными проводами от отключений и повреждений, возникающих в следствие воздействия индуктированных перенапряжений, обратных перекрытий и прямых ударов молнии. Разрядник устанавливается на ВЛ с любыми видами опор, совместно со штыревой или полимерной натяжной изоляцией. Для защиты ВЛ от прямого удара молнии разрядники устанавливаются по три штуки на каждую опору (по одному на фазу). Для защиты от индуктированных перенапряжений разрядники устанавливаются по одному на каждую опору с последовательным регулярным чередованием фаз. Для защиты подходов ВЛ к подстанциям от грозовых перенапряжений разрядники устанавливаются комплектами из 3 штук на каждую опору на расстоянии до 200 м от подстанции. В общем случае установка разрядников на опору не накладывает дополнительных требований к наличию заземляющего устройства и величине его сопротивления, при этом деревянные опоры следует оснащать заземляющими спусками во избежание их расщепления. Но в случае сопротивления заземления превышающего 100 Ом, при срабатывании разрядников не происходит значительного ограничения перенапряжения. Поэтому при оснащении разрядниками участков ВЛ, заземляющими устройствами должны быть оборудованы крайние опоры участка. Для ограничения набегающей волны грозового перенапряжения и защиты подстанций следует оборудовать заземляющими устройствами ближайшие к подстанции опоры с РМКЭ-10 (примерно на расстоянии 200 метров от каждой подстанции). Заземляющими устройствами также должны оборудоваться оснащенные РМКЭ-10 одиночные опоры. Заземляющие устройства должны обеспечивать величину сопротивления, указанную в нормативных документах. Подробнее https://www.streamer.ru/streamer_prod...
