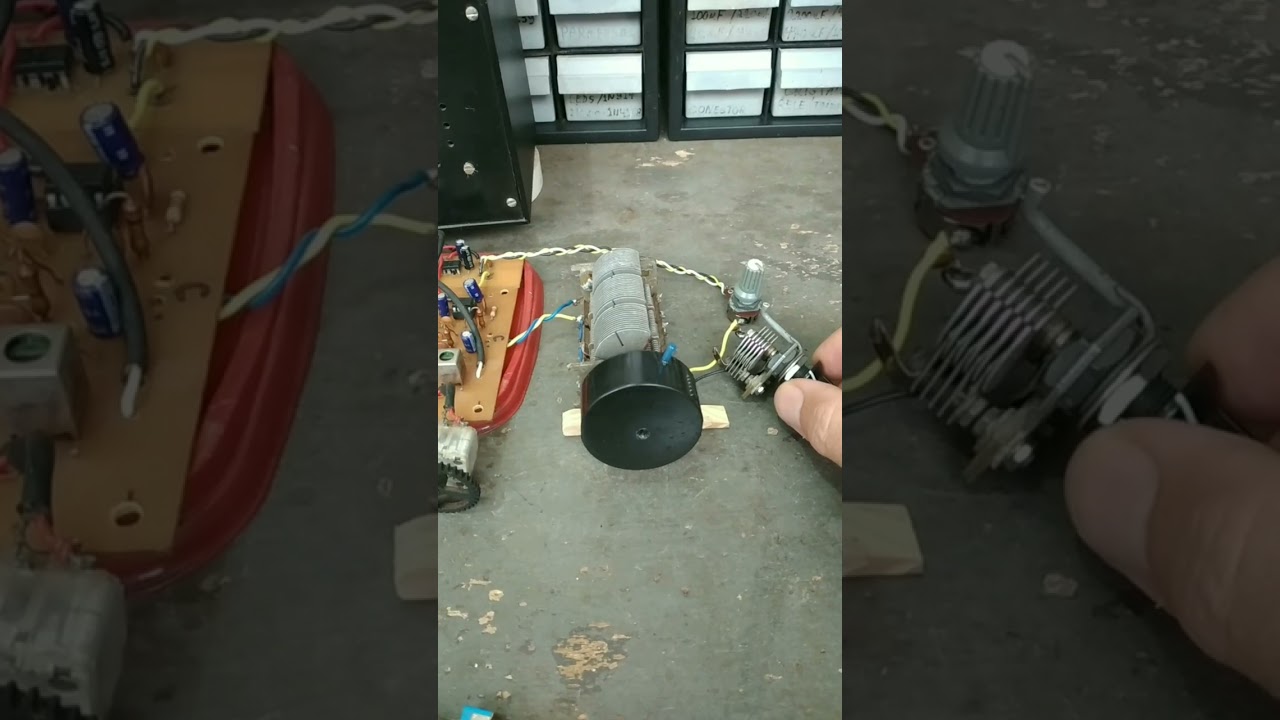

RECEPTOR NEOPHYTE PARA 40 METROS

RECEPTOR CASEIRO PARA A FAIXA DOS 40 METROS EM SSB. A MAIOR DIFICULDADE QUE TIVE E QUE OUTROS AMIGOS TAMBÉM TIVERAM , FOI DE FAZER A SINTONIA DA FAIXA DOS 40 METROS ONDE OPERAM OS RÁDIOS AMADORES .SEGUI RIGOROSAMENTE O ESQUEMA E OS COMPONENTES , POREM AO LIGAR O RECEPTOR E AJUSTAR A BOBINA DE SINTONIA EU NÃO CONSEGUIA SINTONIZAR A FAIXA DOS 40 METROS E ISSO COM CERTEZA OCORREU COM MUITO QUE VIERAM A MONTAR ESSE RECEPTOR . DEPOIS DE MUITOS TESTES EU ACABEI ALTERANDO ALGUNS VALORES DE CAPACITORES CERÂMICOS E COM ISSO CONSEGUI CHEGAR ATÉ A FAIXA DOS 40 METROS SEM FAZER NENHUM TIPO DE ALTERAÇÃO NAS BOBINAS ( VERDES ) . RESOLVI FAZER ESSA MONTAGEM E O VÍDEO PARA PASSAR AO AMIGOS HOBBYSTAS QUAIS OS CAPACITORES CERÂMICOS QUE DEVERÃO SER ALTERADOS , SÃO ELES: C-11 QUE É DE 150pF, ALTERAR PARA 100pF C-9 """"""""""""" 120pF, """""""""""""""""""""'''47pF C-8"""""""""""""" 330pF,""""""""""""""""""""""100pF C-7"""""""""""""""330pF,""""""""""""""""""""""100pF C-10""""""""""""""'68pF,"""""""""""""""""""""""''47pF *C-11B NÃO CONSTA O SEU VALOR NA LISTA DE COMPONENTES , MAIS É UM CAPACITOR CERÂMICO DE 150pf RESPONSÁVEL PELO ESTREITAMENTO OU ALARGAMENTO DA FAIXA. COM ELE A SINTONIA FICA MAIS LARGA POREM A FAIXA DE SINTONIA DIMINUI, E SEM ESSE CAPACITOR A SINTONIA FICA MAI ESTREITA POREM A FAIXA DE SINTONIA AUMENTA .EU DEIXEI COM 150 pF MESMO, MAIS OS AMIGOS PODEM FAZER TESTES COM OUTROS VALORES TIPO 68pF, 100pF EM CONJUNTO COM O VARIÁVEL A FIM DE FAZER UM AJUSTE FINAL SOMENTE DA COBERTURA DA FAIXA DESEJADA. PROCURE COLOCAR ESSES CAPACITORES CERÂMICOS DO TIPO NP0 (NP ZERO) , SÃO AQUELES CAPACITORES QUE TEM UM PINTINHA PRETA EM CIMA , ELES VÃO AUMENTAR A ESTABILIDADE DA FREQUÊNCIA, OU SEJA, SÃO IDEAIS PARA A ETAPA OSCILADORA POIS NÃO ALTERAM A SUA CAPACITÂNCIA COM A TEMPERATURA , ELE MANTÉM A SUA CAPACITÂNCIA QUANDO O RECEPTOR ESQUENTA OU ESFRIA , COM ISSO FICA MUITO MAIS ESTÁVEL , NÃO SAI DA FREQUÊNCIA. *PARA SABER SE AS BOBINAS ENCONTRADAS ESTÃO PERFEITAS , FAÇA O TESTE DE CONTINUIDADE ,COM UM MULTÍMETRO TESTE AS BOBINAS NO LADO ONDE TEM 3 PINOS JUNTOS , ELES DEVERÃO ESTAR INTERLIGADOS , DEPOIS TESTE OS OUTROS 2 PINOS QUE ESTÃO SEPARADOS , ELES TAMBÉM TERÃO QUE ESTAR INTERLIGADOS . *REGULANDO A BOBINA DE SINTONIA: -GIRANDO NO SENTIDO HORÁRIO A FREQUÊNCIA VAI DESCER. -GIRANDO NO SENTIDO ANTI HORÁRIO A FREQUÊNCIA VAI SUBIR . -PARA FAZER A REGULAGEM DAS BOBINAS NÃO UTILIZE CHAVE DE METAL ,E SIM DE MADEIRA OU PLÁSTICO . COLOQUE A ANTENA SOLDADA DIRETO NA PLACA, COM ISSO VC NÃO VAI UTILIZAR O POTENCIÔMETRO R1 DE 1K., PRINCIPALMENTE PORQUE A REGULAGEM DO ÁUDIO FICA POR CONTA DO POTENCIÔMETRO DO AMPLIFICADOR QUE DEVERÁ SER COLOCADO PARA AUMENTAR A SAÍDA DE ÁUDIO DO RECEPTOR QUE É MUITO BAIXA. *O CAPACITOR VARIÁVEL QUE É LIGADO NOS PONTOS "A e B" DA PLACA DEVERA SER MANTIDO , POIS É ELE QUE IRÁ DIMINUIR O GANHO DE RECEPTOR EM CASO DE SATURAÇÃO NA RECEPÇÃO. DÊ PREFERÊNCIA A UM CAPACITOR VARIÁVEL DE RÁDIO ANTIGO PARA A SINTONIA , AQUELES GRANDES DE METAL , SÃO MELHORES ,SE NÃO ENCONTRAR PODE USAR OS DE PLÁSTICOS MESMO QUE VAI FUNCIONAR. *SE FOR ALIMENTAR O RECEPTOR COM UMA FONTE , QUE SEJA ELA BEM FILTRADA E COM UM REGULADOR DE VOLTAGEM 7806, PARA ESTABILIZAR A CORRENTE NO RECEPTOR EM 6 VOLTS EVITANDO ASSIM QUE ELE CORRA DE FREQUÊNCIA EM VIRTUDE DE ALGUMA ALTERAÇÃO NA TENSÃO. A FONTE PODE SER DE 9 A 12 VOLTS COM 500 MA , NÃO COLOQUE A FONTE JUNTO COM O RECEPTOR NO MESMO GABINETE , POIS AS ONDAS ELETROMAGNÉTICAS QUE O TRANSFORMADOR PRODUZ VÃO INTERFERIR DIRETAMENTE NA RECEPÇÃO , FIZ VÁRIAS BLINDAGENS PARA EVITAR ESSE PROBLEMA MAIS NENHUMA DEU RESULTADO . *PARA FAZER A AMPLIFICAÇÃO DO RECEPTOR PODE SER USADO AS CAIXINHAS DE SOM AMPLIFICADAS DO COMPUTADOR. AOS AMIGOS QUE QUISEREM MONTAR ESSE RECEPTOR AI VAI O SITE :http://www.qsl.net/py2rlm/Neophyte.html http://radioseantenas.blogspot.com.br/ É ISSO GENTE , OBRIGADO POR ASSISTIREM OS MEUS VÍDEOS E UM GRANDE ABRAÇO AOS AMIGOS QUE ESTÃO SEMPRE POR AQUI , VALEUUUUUU !!!!!!!!!
