Laserdrucker Spiegelmotor laufen lassen mit 25000 u min - eflose

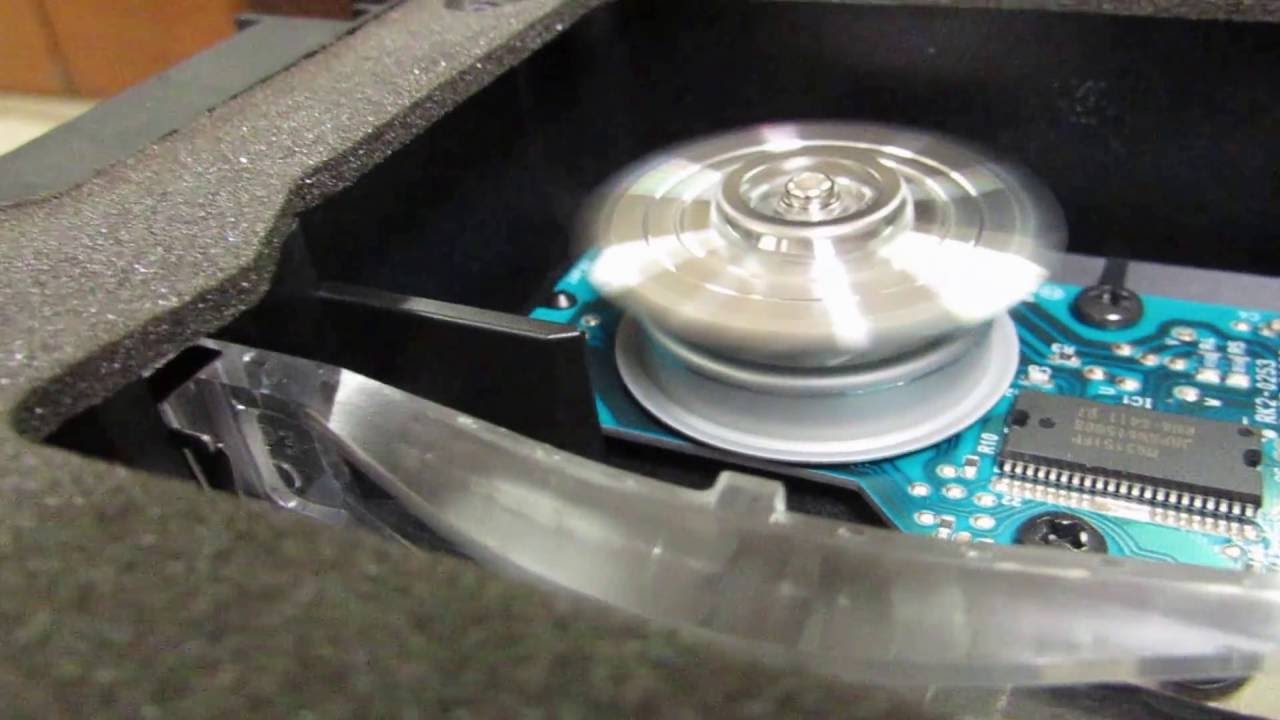

Nachbau der Projekte erfolgt auf eigene Gefahr! Ich übernehme keine Haftung für etwaige Schäden, weder Sachschäden, noch Personenschäden etc. Replication is at your own risk! I accept no liability for any damage, neither damage to property, nor personal injury, etc., which can result from the replica of the circuits shown here. Achtung im Video wird es laut! Ich habe die Laser-Einheit vom Laserdrucker den ich zerlegt hatte wiedergefunden und dachte mir irgendwie muss man den Motor der da drin ist ja ansteuern können, also habe ich den erstmal ausgebaut. Unten steht dass er 25000 Umdrehungen die Minute haben soll bei 24 Volt, rauszufinden wo die 24 Volt dran kommen ist nicht schwer da ein Elko auf der Platine ist, dazu musste ich nur messen welche Pins auf den Elko auf Plus und auf Minus gehen. Dann bleiben noch 3 weitere Pins übrig, der äußerste Pin da liegen dauerhaft 5 Volt an, der Pin daneben da kommt gar nichts raus und der Pin direkt neben der Masse da bewegt sich am Motor etwas wenn ich den auf Masse schließe, der ist auf etwa 3,3 Volt. Also dachte ich, ich brauche einen Pulsgenerator, so habe ich einen Pic verwendet den ich programmiert habe dass er 1 Khz ausgibt, bei 1 Khz dreht sich der Rotor aber noch nicht schnell genug glaube ich so habe ich 2 Khz ausgeben lassen und es funktioniert, allerdings braucht der Rotor sehr lange um auf die höchste Drehzahl zu kommen. Stromaufnahme ist etwa 4 Watt.
