Добавляйте графику и логотипы на печатные платы в KiCAD

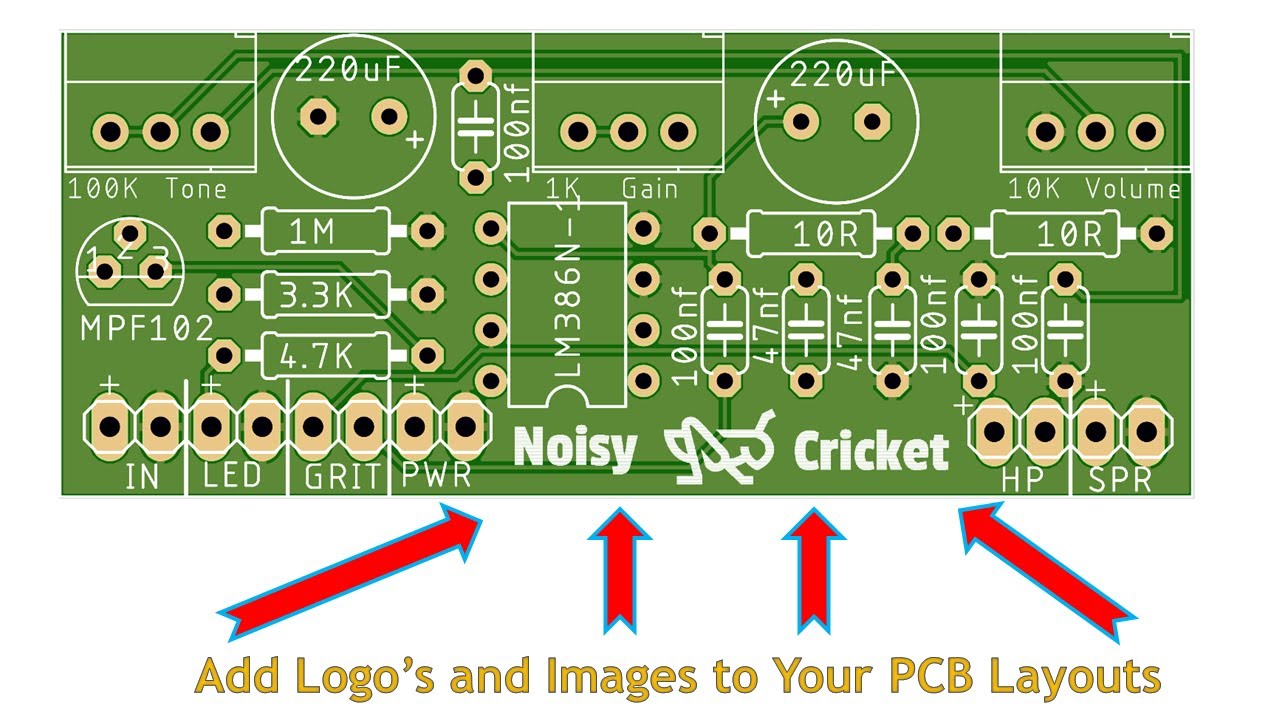

Это продолжение моих видео о проектировании печатных плат в KiCad, но его также можно посмотреть отдельно, если вы просто хотите добавить графику и логотипы на существующие печатные платы. В этом видео показано, как легко добавлять графику, изображения или логотипы на печатные платы, созданные в KiCAD, с помощью Pcbnew. Изображение помещается на шелкографию (печатный слой на печатной плате). Видео создано в KiCad 5. В отличие от некоторых других видео, для которых требуются сторонние инструменты, в этом видео используется инструмент преобразования растровых изображений в компоненты, входящий в стандартную комплектацию KiCad. В идеале графика или изображение должно быть двухцветным растровым изображением, например, в формате PNG. Затем оно преобразуется в файл посадочного места KiCad для Pcbnew (файл kicad_mod). Этот файл можно сохранить в библиотеке компонентов посадочных мест (.pretty) и затем сделать доступным в Pcbnew. Если нужно изменить размер изображения, я показал, как это можно сделать с помощью инструмента конвертации растровых изображений в компоненты KiCad, изменив значение DPI. Это можно сделать с помощью простых математических вычислений или приблизительных оценок, предположений и корректировки, как показано в видео. Подробнее: http://www.penguintutor.com/electroni... Ниже приведены ссылки на предыдущие видео. Проектирование печатной платы в KiCAD, часть 1:    • KiCad Electronic Circuit Design - Part 1 E...   Проектирование печатной платы в KiCAD, часть 2:    • KiCad Electronic Circuit Design - Part 2 P...   Главы 00:00 Введение 00:40 Добавление текста в проект печатной платы 03:33 Добавление небольших изображений/логотипов на печатную плату 06:04 Масштабирование изображения в конвертере растровых изображений в компоненты 07:28 Добавление библиотеки компонентов посадочных мест (.pretty) 08:27 Добавление библиотеки в Pcbnew 10:23 Добавление большого логотипа на обратную сторону печатной платы 12:59 Советы и рекомендации по созданию логотипов 14:05 Краткое содержание
