Teste Relé - Funções Power Swing Block e Out of Step 68/78 no Software PSB OoS!

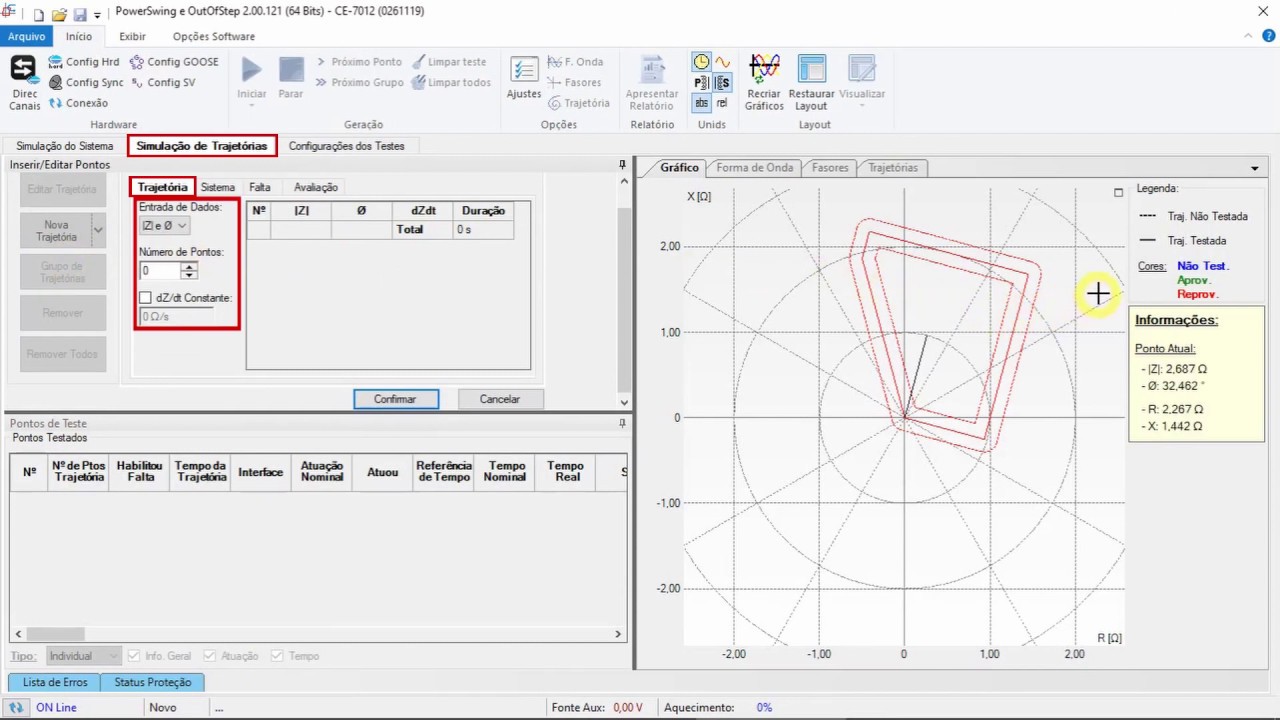

Neste vídeo são apresentados os principais recursos do software PSB OoS utilizando uma mala de teste Conprove! Em seguida são realizados testes práticos das funções Power Swing Block, Out of Step e uma análise conjunta da função de Distância – todos em um relé GE D60. Com esta ferramenta é possível criar condições de oscilações de potência síncrona ou assíncrona. Utilizando a opção Simulação do Sistema, o usuário deve utilizar um sistema equivalente com duas fontes e uma linha, de modo que as oscilações dependem dos ajustes das fontes. Caso utilize a opção “Simulação de Trajetória” o usuário cria as oscilações a mão-livre. Este software realiza testes automáticos nas funções Power Swing Block (ANSI 68) e/ou Out-of-Step (ANSI 78). Ele permite que o usuário crie sua oscilação de potência juntamente com situações de faltas, o que possibilita que o trip da função Distância, o trip da função Out-of-Step e o alarme do Power Swing sejam avaliados. O primeiro teste, chamado de “Simulação do Sistema”, é feito através de um sistema equivalente dado por duas fontes e uma linha, admitindo duas situações de oscilações: A primeira delas envolve Oscilações Síncronas, onde o ângulo de deslizamento entre as duas fontes não passa de 180°, ou seja, a frequência do sistema varia, mas acaba voltando ao valor nominal. Nessa situação espera-se que ocorra um bloqueio do relé de distância; A segunda envolve Oscilações Assíncronas, onde o ângulo ultrapassa 180°, ou seja, ocorre uma perda de sincronismo. Nessa situação espera-se que ocorra o trip da função Out-of-Step. O segundo teste é chamado de “Simulação de Trajetórias”, onde o usuário define uma impedância inicial e cria uma trajetória definindo uma variação de impedância com o tempo. Diversas trajetórias podem ser criadas no mesmo teste. Para ambos os testes pode-se configurar quais canais de geração são direcionados a reproduzir as tensões e as correntes, permitindo ainda habilitar condições de pré-falta 1 e 2 e uma condição de pós-falta. É possível especificar quais entradas binárias são responsáveis pelo alarme do Power Swing, pelo trip da função de distância e trip da função de Out-of-Step. Conheça mais sobre o software PSB OoS: https://conprove.com/produto/software... Saiba tudo sobre a plataforma Conprove Test Center (CTC): https://conprove.com/produto/07-ctc-c... Faça parte do nosso grupo do Telegram: https://t.me/joinchat/ibw_xNveZEwwZGYx
