Versenkbarer 3D-Messtaster, 3D-Finder an Sorotec CL-0605 Teil 2

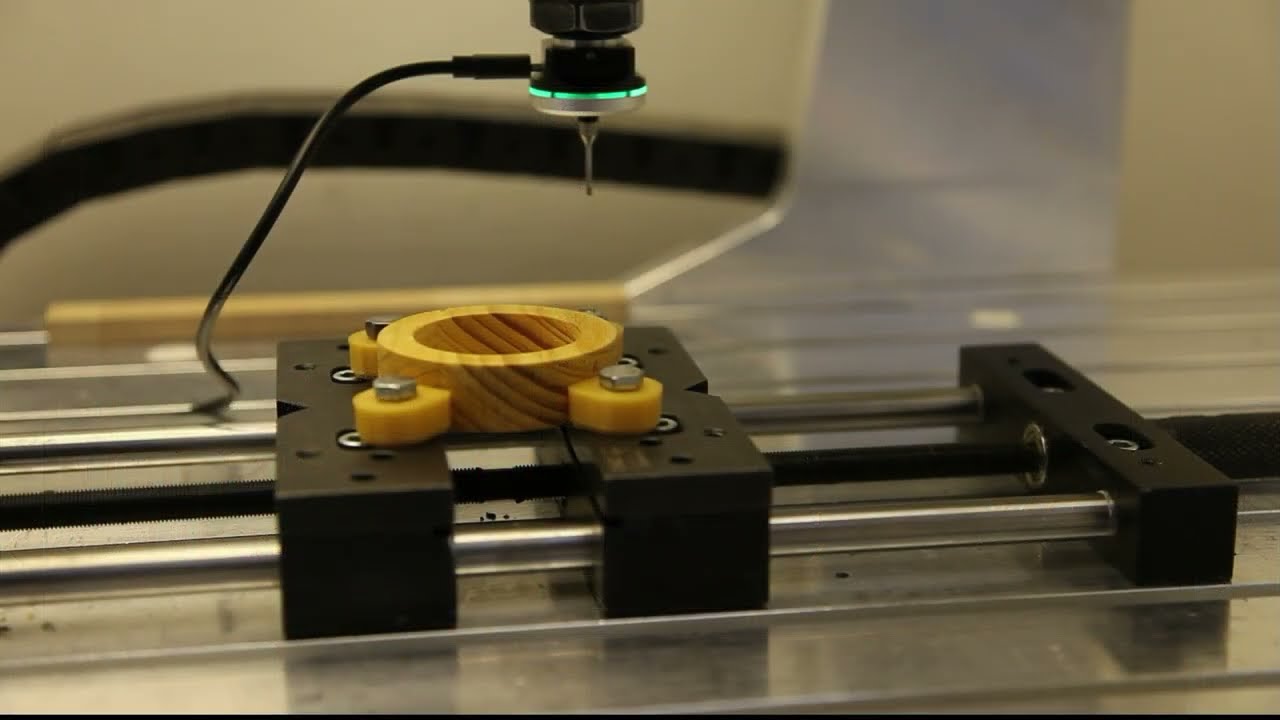

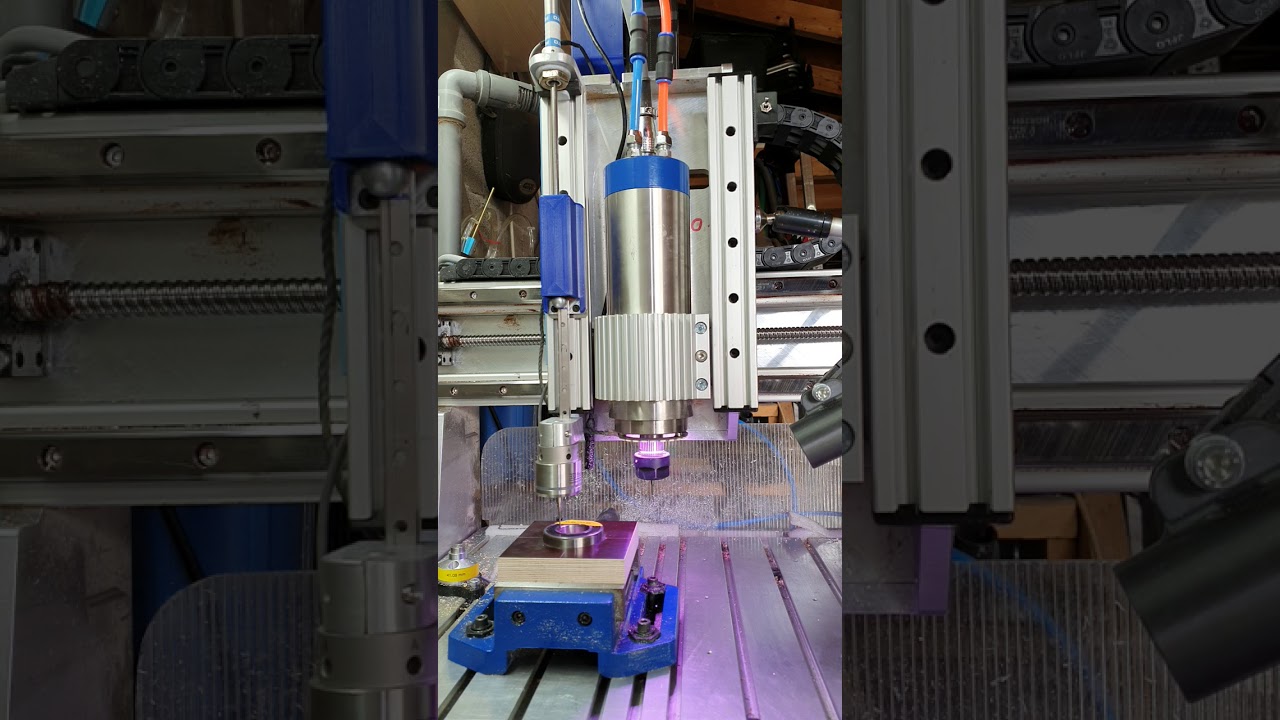

Umbau der ersten Version auf einen geschlossenes und Schmutz unempfindlichen Linearzylinder der Firma Origa Hoerbiger. Hier möchte ich euch meinen zur Frässpindel versetzten 3D-Finder in Funktion mit Eding-CNC und dem 3D-Finder Macro in der Finalen Version zeigen. Des weiteren werde ich auflisten, was ich alles für den Umbau benötigt habe. 3D-Finder gekauft bei Sortec: https://www.sorotec.de/shop/3D-Finder... 20x40mm AluProfil (Restbestand vom Druckerbau) Aus ebay: Ventilinsel Festo CPE10-M1H-5L-M5 162892 (4 Einheiten) Origa Hoerbiger kolbenstangenloser Linearzylinder, P210-20, Ø16, Hub250 (Dieser hat aus meiner Sicht den Vorteil, das er Komplett gekapselt ist und genau für solche aufgaben geeignet ist. ) Kleinteile wie Schrauben und Schalter führe ich nicht auf. Jetzt zu dem Video. Zuerst Fräse ich eine Kreistasche (30mm ø ) Mittig in ein Stück Holz. Ich Notiere mir die Maschinen Position. In meinem Fall. X: 129.000 / Y: -149.000 Dann Fahre ich mit dem 3D-Finder Mittig in das Loch ( Video 0.23minuten) und vermesse dieses mit der 3D-Finder Macro Version 3.9 (Video 0.51minuten). Nach dem Vermessen bleibt der Taster in der Mitte des Lochs stehen und ich notiere mir wieder wie Maschinen Position. In meinem Fall. X: 206.200 / Y: -90.231 Das ergibt eine Versatz von: X: 77.200 / Y: 58,769 Da ich diesen Wert bereits im Vorfeld ermittelt und in das Macro eingetragen habe, zeigt mir EdingCNC den Aktuellen Werkstück Nullpunkt meines Fräsers an. ( Video 2.16minuten) Diesen Fahre ich dann mit EdingCNC an und befinde mich genau auf dem Werkstück Nullpunkt der X, Y-Achse Ab, Video 2.45minuten zeige ich euch noch mal die Mechanik im Detail. Wenn Ihr fragen haben sollten, werde ich gerne versuchen diese zu Beantworten. Bedanken möchte ich mich bei der Firma Sorote und den Entwickler des 3D-Finder für den sehr guten Support.
