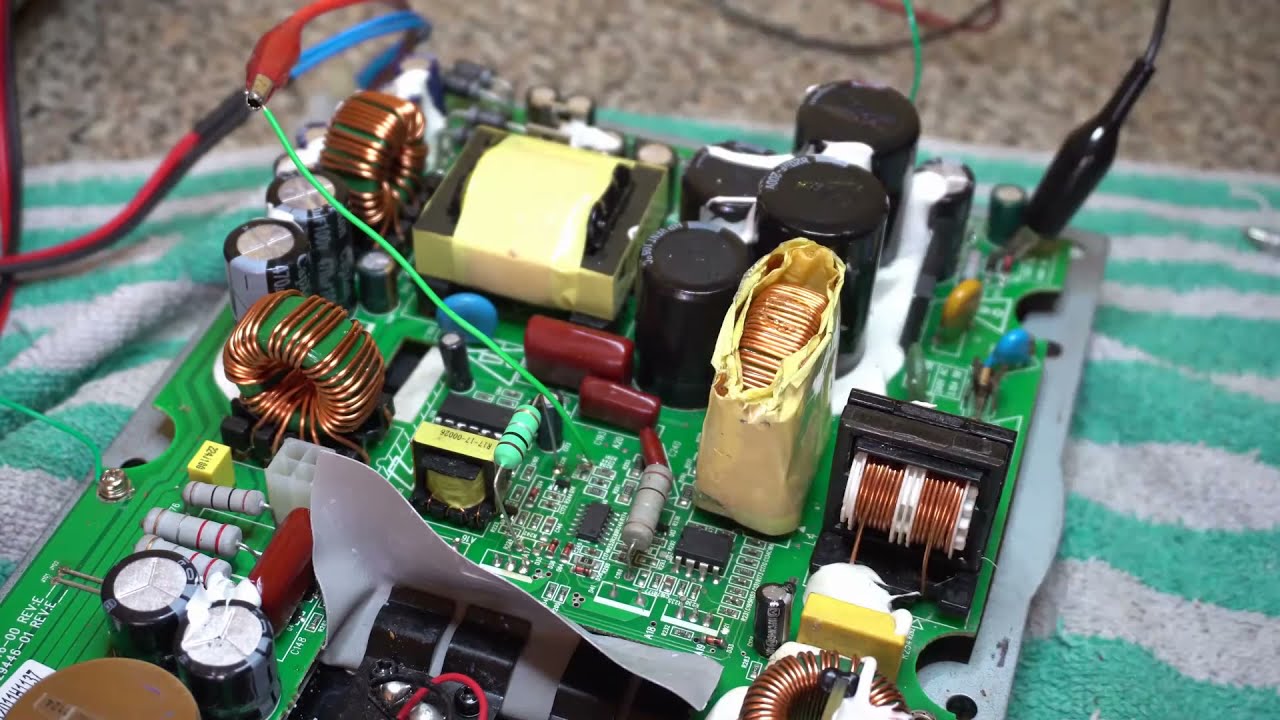

Ремонт и тестирование блоков питания Electro-Voice ZLX 12 и ZLX-15P. Если вы можете подать на сабвуфер максимальное напряжение +/-36 вольт, то получите 647 Вт RMS. На снимке, сделанном с помощью осциллографа, видно ±30 вольт от пика до пика, после чего напряжение снижается до 20 вольт PP. 30 вольт PP умножить на 2 = 60 вольт PP. 60 x 0,707 = 42,42 42,42 x 42,42 = 1799,4564 1799,4564 на 4 Ом = 449,8641 RMS На полной мощности эти 449 Вт длились всего несколько секунд, прежде чем микросхема снизила выходную мощность примерно до 200 Вт. Сглаживания в сети нет, поэтому 240 вольт, а не 320. Ой, я тоже неправильно нарисовал полевой транзистор. Драйвер полевого транзистора — UC3845B. После того, как я снял это видео, я увидел на YouTube ещё один сгоревший ZLX-15P. Это была более поздняя плата, и она сгорела. Так что более поздние платы так же надёжны, как и ранние.
