Объяснение испытания на твёрдость по Бринеллю — Материаловедение скачать в хорошем качестве

Объяснение испытания на твёрдость по Бринеллю — Материаловедение

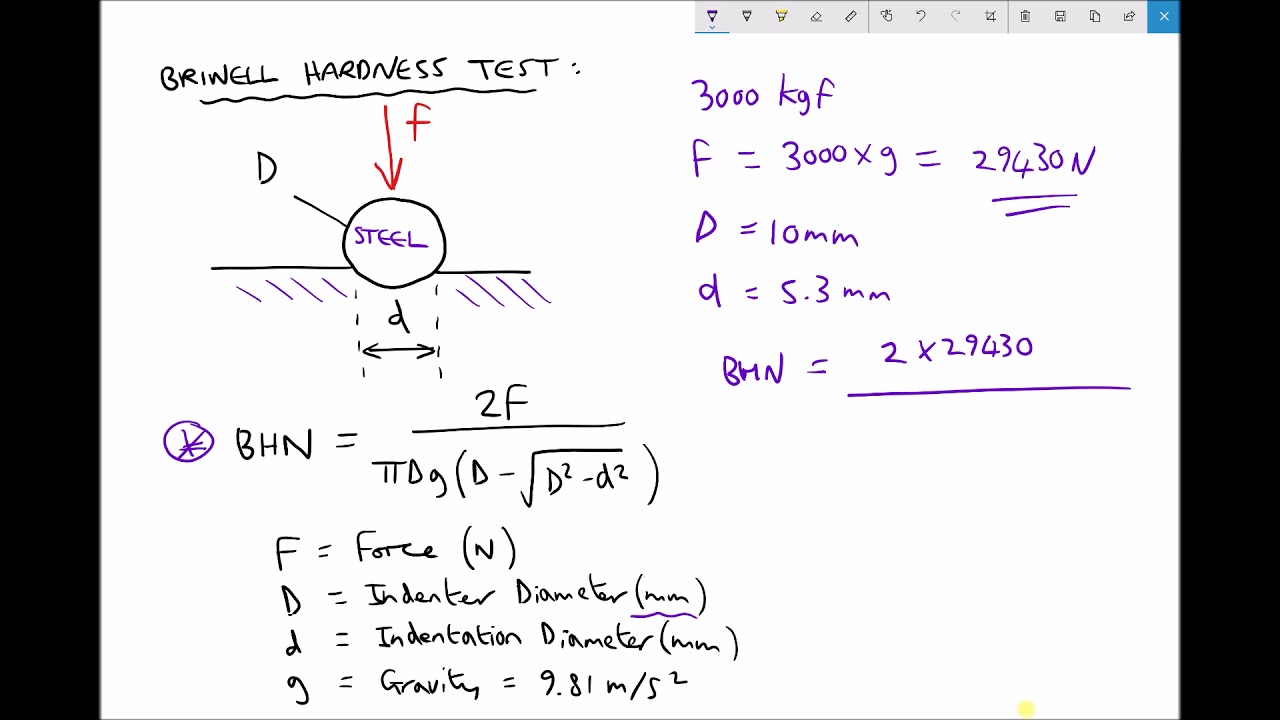

В этом видео мы обсудим твёрдость, которая представляет собой сопротивление материала вмятинам. Я объясню, что делает это уравнение, и проведу эксперимент, чтобы показать, как оно находится. К сожалению, я не смог вписать машину для измерения твёрдости в свой бюджет… Поэтому мы будем использовать шарик для пинг-понга диаметром 39 мм и подберём соотношения всех компонентов так, чтобы он был диаметром 10 мм. Мы поместим его на шпатлёвку и приложим силу 3000 кгс, хотя для эксперимента я использовал силу 30 граммов. Эти значения являются стандартными для большинства испытаний по Бринеллю. Мы измеряем диаметр отпечатка, который уменьшаем, разделив диаметр отпечатка на 39 мм, делённое на 10, получаем диаметр отпечатка 3,3 мм. Повторюсь, единственная причина, по которой я масштабирую всё и изменяю числа, — это соответствие стандартному испытанию по Бринеллю. В реальности вы бы этого не сделали, если бы у вас было настоящее оборудование. К тому же, моё значение твёрдости будет фальшивым. Итак, уравнение твёрдости по Бринеллю — это нагрузка… которая обычно составляет 3000 кг и прикладывается в течение 30 секунд. Делим на число Пи, умноженное на диаметр, который равен длине окружности 10-миллиметрового шарика. Умножаем на ½ диаметра шарика минус квадратный корень из квадрата диаметра шарика минус квадрат диаметра шарика. Что делает этот раздел? Мне кажется, это теорема Пифагора, поэтому давайте поместим прямоугольный треугольник в середину шарика для пинг-понга, один катет которого равен ½ диаметра отпечатка, а гипотенуза (наибольшая сторона) — ½ диаметра вдавливающего шарика. Подставляя эти значения в теорему Пифагора, мы получаем длину другой стороны. Теперь, если мы вычтем эту длину стороны из диаметра шарика, мы получим глубину отпечатка. Таким образом, эта часть уравнения вычисляет глубину отпечатка в глине от дна стальной сферы-отпечатка. Итак, формула на самом деле выглядит так: нагрузка делится на длину окружности сферы отпечатка и умножается на глубину отпечатка. Подставим наши числа и посмотрим, какую твёрдость мы получим… Мы получаем твёрдость 340,9, но это, конечно, не фактическая твёрдость, поскольку я пересчитал числа. Отказ от ответственности Эти видео предназначены только для образовательных целей (для студентов, пытающихся сдать экзамен). Если вы проектируете или строите что-либо по этим видео, вы делаете это на свой страх и риск. Я не профессиональный инженер, и это не следует считать инженерным советом. Проконсультируйтесь с инженером, если считаете, что можете подвергнуть кого-то риску.
