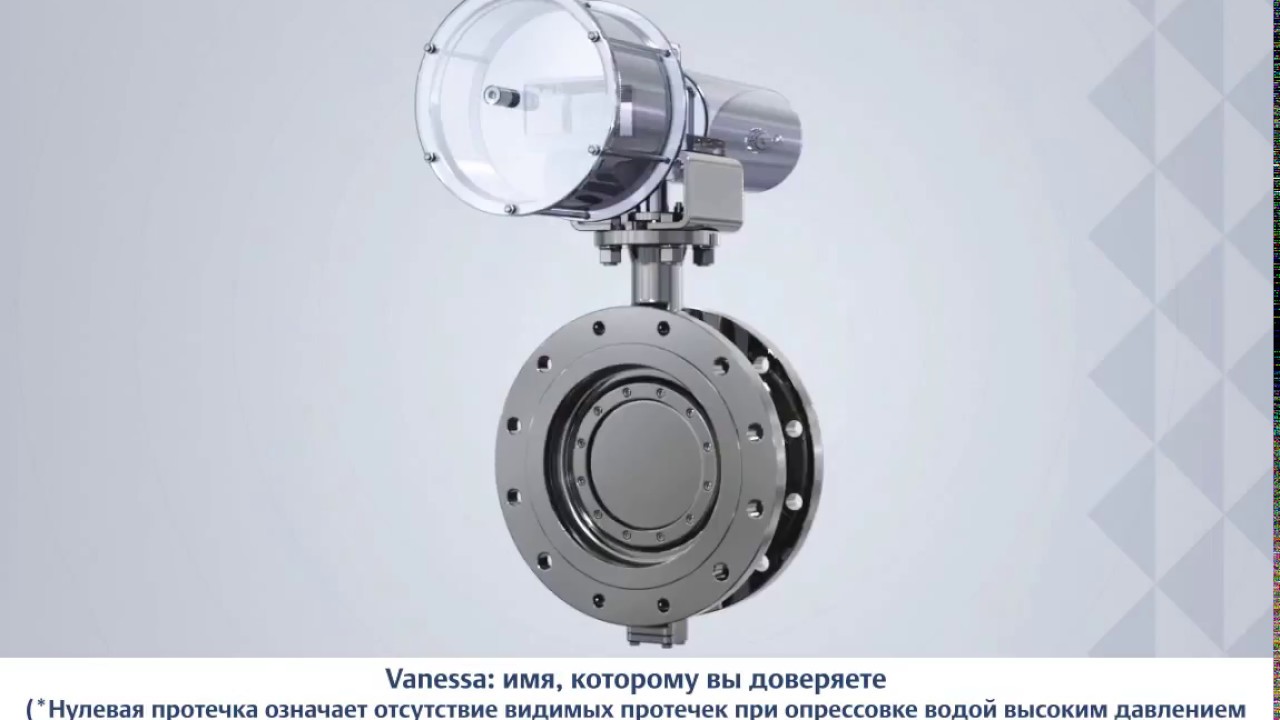

Региональная газовая компания «Палюр» поставляет дисковые поворотные затворы со смещением оси поворота - трех эксцентриковые затворы. Для того, чтобы нашим клиентам было понятно, что такое затвор со смещенным эксцентрисистетом, а также принцип работы трех эксцентрикового затвора, мы сделали специальный ролик, в котором наглядно показаны преимущества использования затворов с двойным или тройным эксцентриситетом. Принцип работы дискового затвора с тройным эксцентриситетом (второе его название – трехэксцентриковый) мы покажем на примере запорно-регулирующего клапана. В стандартном седельном клапане для герметизации применяется принцип - конус в конус. При закрытии запирающий элемент клапана движется поступательно по направлению к седлу. Контакт между поверхностями отсутствует до их соприкосновения. После того как запирающий элемент входит в седло, между ними возникает уплотнение. Но для того, чтобы обеспечить необходимую герметичность, нужно приложить значительное механическое усилие. Этот же принцип можно осуществить и с помощью вращения. Вращая запирающий диск на четверть оборота, можно задействовать аналогичный механизм уплотнения – конус в конус, с наименьшим возможным моментом затяжки Для того чтобы устранить трения уплотнительных поверхностей, вал вращения диска смещается относительно уплотнительной поверхности седла и смещается относительно центра оси трубопровода. Это и есть первые два эксцентриситета. Третьим эксцентриситетом является наклон вершины конуса уплотнительной поверхности в сторону осевой линии трубопровода. Такая конструкция запорного органа обеспечивает полное отсутствия трения уплотнительных поверхностей в момент начала движения диска и его прижима, что дает более плотное прилегание диска, а следовательно – увеличивает степень уплотнения и исключает возможность протечки. Затвор с тройным эксцентриситетом и с уплотнение метал/метал, метал/графит способен обеспечить максимальное значение герметичности в период длительной эксплуатации. Трехэксцентриковые затворы PALUR-ZD с металлическим уплотнением способны выдерживать давление до 10 МПа, температуру рабочей среды до 550 градусов по Цельсии, применимы для газо-воздушных и агрессивных сред. Также затворы способны осуществлять перекрытие потока в обоих направлениях. Мы надеемся, что теперь вам стало понятно, как работает трехэксцентриковый затвор. Региональная газовая компания Палюр особое внимание уделяет качеству своего продукта, стремится расширять диапазон применения дисковых затворов и всегда готова дать исчерпывающую техническую консультацию. Наша контактная информация: Адрес: 614081, г.Пермь, ул. Голева 10а Телефон: +7 (342) 259-32-00 Е-mail: - rgk.palur@mail.ru Сайт: http://rgk-palur.ru/
