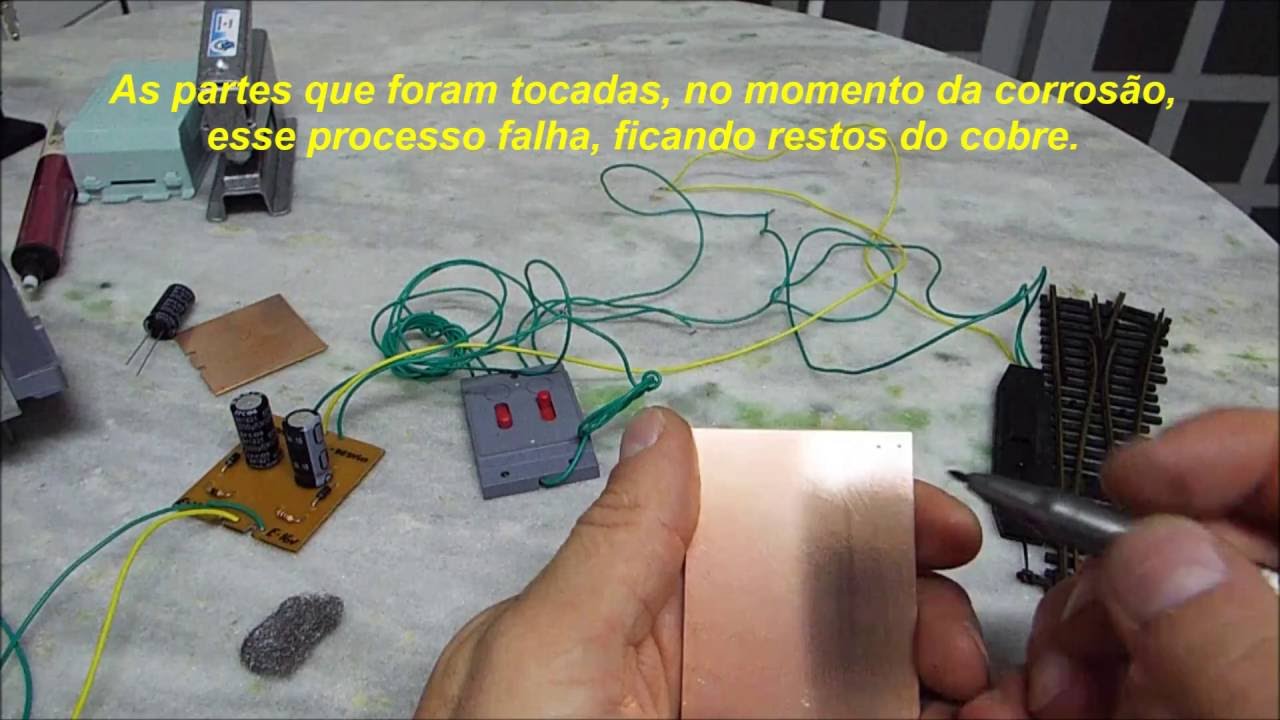

Ferromodelismo, um hobby fascinante. Embarque nesta viagem.    / gilcalsan   Hoje trazemos este vídeo tutorial onde mostramos uma sugestão de como “aperfeiçoar” o protetor dos aparelhos de mudança de via (AMV), popularmente conhecidos como desvio. Esse protetor de desvio tem a finalidade de fornecer a energia necessária, através de uma descarga capacitiva, para que a bobina acione as agulhas que mudam o sentido de deslocamento da locomotiva para uma linha adjacente, sendo ela um pátio de manobras, acesso para uma oficina e etc... Após efetuarmos esta descarga capacitiva, há necessidade de alguns segundo para que o capacitor “armazene” novamente, quantidade significativa de energia para um novo acionamento, sendo que se for necessário acionar outro AMV de imediato, esta operação poderá ser prejudicada, devido à “falta”, digamos assim, da energia suficiente para esse procedimento. Neste circuito apresentado, foi duplicada a capacidade do protetor, mas para que sua eficiência seja bem aproveitada, é necessário que os AMV da maquete, obedeçam a uma ordem no momento de sua instalação elétrica, e possam desta forma formar uma sequência entre números pares e impares. Lista de Materiais: 1. Meia placa de circuito impresso; 2. 02 (dois) capacitores de 2200µF (microfarad); 3. 02 (dois) diodos retificadores 1N4007; 4. 02 (dois) resistores poliéster de 100Ω (100ohm) cor das faixas – marrom/preto/marrom, tolerância de +/- 5% - faixa ouro; 5. Ferro de solda potência abaixo de 25w; 6. Caneta para retroprojetor; 7. Solda em fio com fluxo cor azul (composição 60% Sn e 40% Pb); 8. Percloreto de ferro, também chamado cloreto férrico; 9. Recipiente de vidro ou plástico para corrosão da placa; 10. Fio de 1,0mm, cor verde, com 60cm de comprimento (cortar em 3 partes com 20cm cada); 11. Fio de 1,0mm, cor amarelo, com 20 cm de comprimento. Ferromodelismo, a fascinating hobby. Board this trip.    / gilcalsan   Today we bring this video tutorial where we show a suggestion on how to "perfect" the protector of the shift switches (AMV), popularly known as diversion. This deflector is intended to provide the necessary energy through a capacitive discharge so that the coil actuates the needles that change the direction of travel of the locomotive to an adjacent line, being a maneuvering yard, access to a workshop and so on... After performing this capacitive discharge, it takes a few seconds for the capacitor to "store" again, significant amount of energy for a new drive, and if it is necessary to activate another AMV immediately, this operation may be impaired due to the "lack ", So to speak, of sufficient energy for this procedure. In this circuit presented, the capacity of the protector was doubled, but for its efficiency to be well used, it is necessary that the AMV of the model, obey to an order at the moment of its electrical installation, and in this way to form a sequence between even numbers and Odd List of materials: 1. Half printed circuit board; 2. 02 (two) 2200μF capacitors (microfarad); 3. 02 (two) rectifier diodes 1N4007; 4. 02 (two) 100Ω polyester resistors (100ohm) bands color - brown / black / brown, tolerance of +/- 5% - gold band; 5. Power soldering iron below 25w; 6. Pen for overhead projector; 7. Wire welding with blue flow (composition 60% Sn and 40% Pb); 8. Iron perchloride, also called ferric chloride; 9. Glass or plastic container for corrosion of the plate; 10. Wire of 1.0mm, green color, with 60cm in length (cut in 3 parts with 20cm each); 11. Yarn 1.0mm, yellow color, 20cm long.
