Как определить и подключить нагревательный элемент – электрическую печь

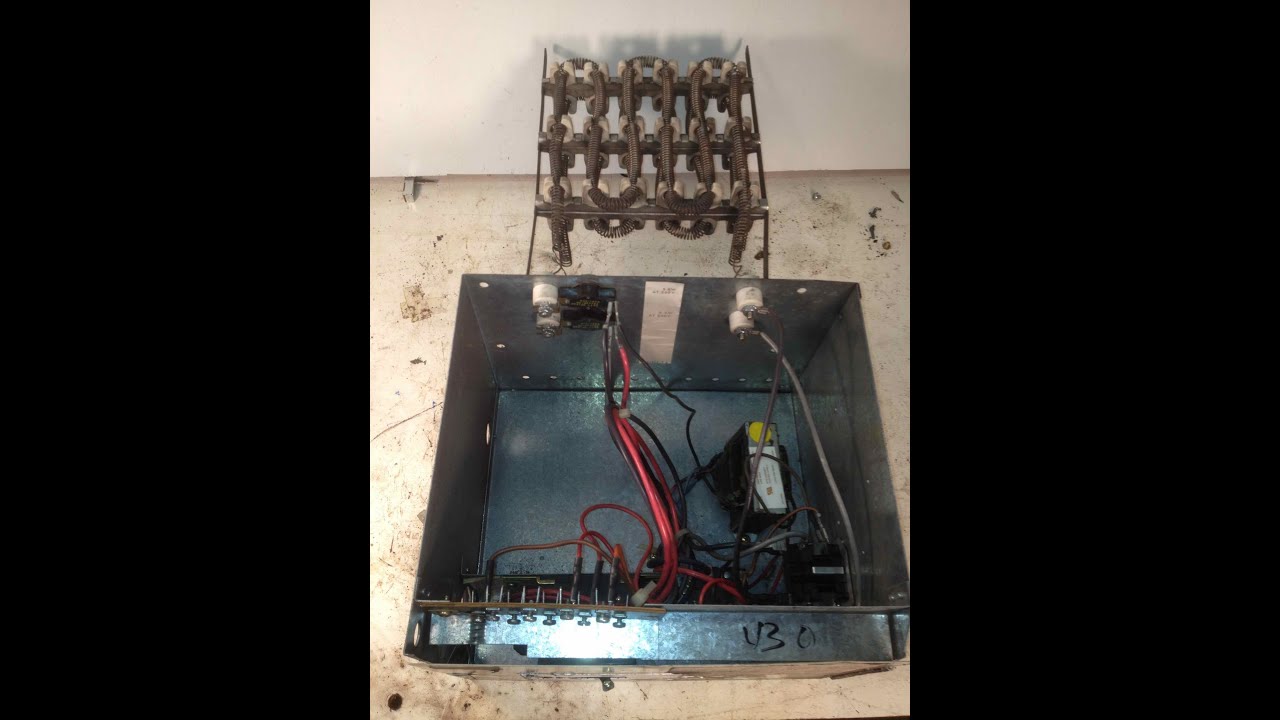

В этом видео я попытаюсь объяснить, как определить и подключить систему, работающую только с обогревом. В данном случае речь идёт об электропечи с комплектом мощностью 5 кВт. Это, пожалуй, самая простая схема низковольтной проводки для специалиста по системам отопления, вентиляции и кондиционирования воздуха. Многие специалисты, которых я вижу, ошибочно подключают ненужные «цепи». Они видят все эти провода в оболочке термостата и просто сходят с ума, подключая то, что запомнили на доске. Нужно уметь определить, с каким устройством вы работаете, чтобы знать, какие клеммы/цепи задействованы. Разобравшись с этим, вы сможете выбрать подходящий термостат и начать всё налаживать! Чтобы сэкономить время, я постараюсь позже дополнить эту информацию видео по устранению неполадок в том же устройстве. Вот как я бы описал последовательность работы этого блока (в общих чертах, конечно): Режим «Только вентилятор» 1. Включение питания 2. Переключение переключателя «Вентилятор» из положения «Авто» в положение «Вкл» (переключатель «R» на «G» замыкается) 3. Напряжение 24 В переменного тока проходит через контакты «R» на «G» и активирует обмотку реле внутреннего вентилятора. 4. Переключатели на IFR реагируют и действуют в противоположном направлении относительно своего обычного положения (замыкающий(е) контакт(и) замыкаются, размыкающий(е) контакт(и) размыкаются) 5. Высоковольтное напряжение проходит через замыкающий контакт (размыкающий) контакт(и) и питает двигатель внутреннего вентилятора. 6. Если двигатель исправен, он включается. 7. Переведите переключатель вентилятора из положения «Вкл» в положение «Авто» (переключатель с «R» на «G» размыкается). 8. Напряжение 24 В переменного тока прекращает поступать через контакты «R» на «G», и обмотка реле вентилятора внутреннего блока обесточивается. 9. Переключатели на реле вентилятора внутреннего блока срабатывают и возвращаются в нормальное положение (нормально разомкнутый(е) выключатель(и) размыкаются, нормально замкнутый(е) выключатель(и) замыкаются). 10. Высоковольтное напряжение прекращает поступать через нормально разомкнутый выключатель, и двигатель вентилятора внутреннего блока прекращает работу. 11. Двигатель выключается. Режим обогрева – Электрообогрев 1. Питание включено. 2. Термостат находится в положении «Обогрев». 3. Термостат обнаруживает падение температуры в помещении ниже заданного значения. 4. Термостат инициирует запрос на обогрев, и переключатели с «R» на «W» замыкаются. Напряжение 24 В переменного тока проходит через контакты «R» и «W» и активирует обмотку теплового реле. 5. Переключатели на тепловом реле реагируют и действуют в противоположном направлении. (Н.О. переключатель(и) замыкаются, Н.З. переключатель(и) размыкаются). 6. Высоковольтное напряжение проходит через только что замкнутый Н.О. переключатель(и) и питает электрическую нагревательную полосу. Одновременно высокое напряжение также поступает на Н.З. переключатель реле внутреннего вентилятора. 7. Если электрические нагревательные полосы исправны, они включаются. Если двигатель вентилятора исправен, двигатель внутреннего вентилятора также включается. 8. Термостат определяет повышение температуры в помещении, достигая заданного значения. 9. Термостат прекращает подачу сигнала «Запрос на нагрев», и переключатели «R» и «W» размыкаются. Напряжение 24 В переменного тока прекращает подачу сигнала «R» и «W» и обесточивает обмотку теплового реле. 10. Переключатели на тепловом реле срабатывают и возвращаются в нормальное положение. (Н.О. переключатель(и) размыкаются, Н.З. переключатель(и) замыкаются). 11. Высоковольтное напряжение прекращает проходить через Н.О. переключатель(и), который только что разомкнулся, и прекращает питание электронагревательного элемента. Одновременно с этим высокое напряжение также прекращает поступать на Н.З. переключатель реле внутреннего вентилятора. 12. Электронагревательные элементы и двигатель внутреннего вентилятора выключаются.
