Bauteile Freischneiden | Kraftangriffspunkte | Gleichgewichtsbedingungen aufstellen | Freimachen

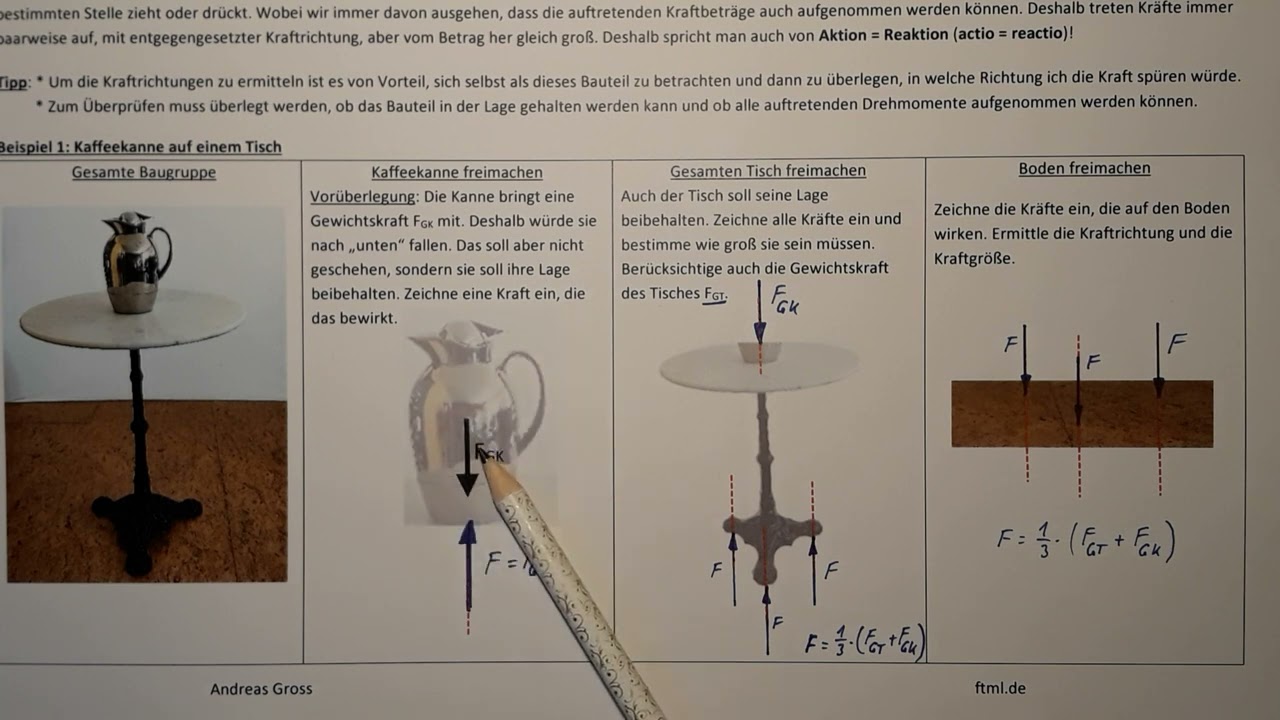

lernflix.at bietet individuelle Online Nachhilfe in Mechanik und Statik Für mehr Info gehe auf https://lernflix.at Aufgabe und Bildzitat aus Aufgabensammlung Technische Mechanik 23., überarbeitete und erweiterte Auflage Springer Vieweg © Springer Fachmedien Wiesbaden 2017 Alfred Böge, Gert Böge, Wolfgang Böge Abbildungen: Graphik & Text Studio Dr. Wolfgang Zettlmeier, Barbing Klementz Publishing Services, Freiburg Der Sinn und Zweck des Freimachens ist alle am Bauteil angreifenden Kräfte zu erfassen. Dabei werden alle angrenzenden Bauteile auf ihre Kräfte reduziert, die sie auf das freizumachende Bauteil ausüben. Unter „freimachen“ versteht man das Loslösen eines Körpers oder mehrer Körper aus einem Gesamtsystem. Das heißt man löst den Körper aus den Lagern oder aus der Verbindung zu anderen Körpern. Als Ersatz für die inneren Kräfte bzw. Momente bringt man äußere Kräfte bzw. Momente an den Trennstellen an. Dabei ist die Richtung der Reaktionskräfte unerheblich. Die Rechnung bzw. die grafische Lösung liefert die tatsächliche Orientierung (in der Rechnung durch ein negatives Vorzeichen). An den Lagern bzw. verbleibenden Körper wirken die gleich großen Kräfte bzw. Momente aber in entgegengesetzter Richtung (actio=reactio). Nun können die Gleichgewichtsbedingungen für die Teilsysteme angesetzt werden und die unbekannten Kräfte und Momente berechnet werden sofern der Körper statisch bestimmt ist. Beim Freimachen wird das Bauteil von allen angrenzenden Bauteilen getrennt. Zunächst wird das Bauteile ohne angrenzende Bauteile in seinen groben Konturen skizziert. Dann werden die Angriffspunkte (Kreise) der angreifenden Kräfte sowie deren Wirklinien festgelegt. Anschließend wird der Richtungssinn (Pfeilrichtung) auf das Freigemachte Bauteil übertragen. Begonnen wird mit den einfachsten Bauteilen. In diesem Beispiel also die Seile, da diese nur Zugkräfte übertragen können. Um ein Kräftegleichgewicht zu schaffen hat jede Kraft eine gleich große Gegenkraft. So haben die alle Kräfte auf ihrer Wirklinie jeweils eine gleich große Gegenkraft. Dieser Umstand wird auch als Aktionskraft und Reaktionskraft bezeichnet. Mechanik Nachhilfe in Villach
