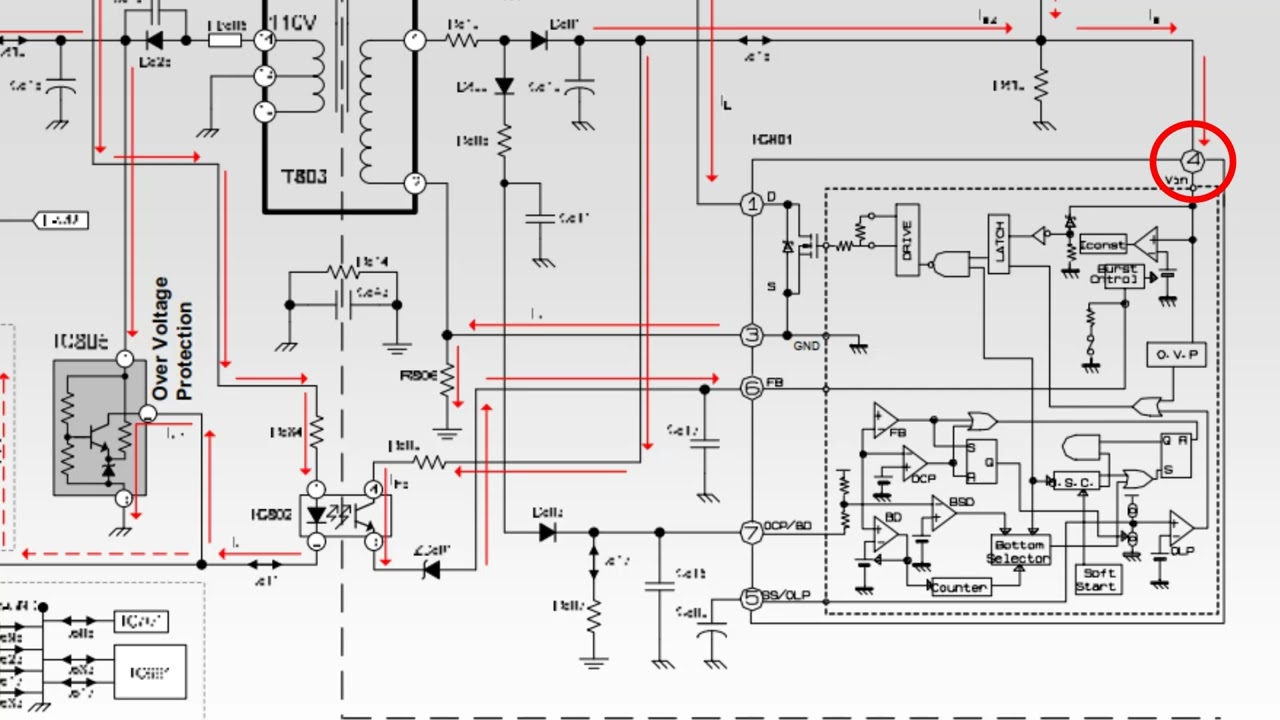

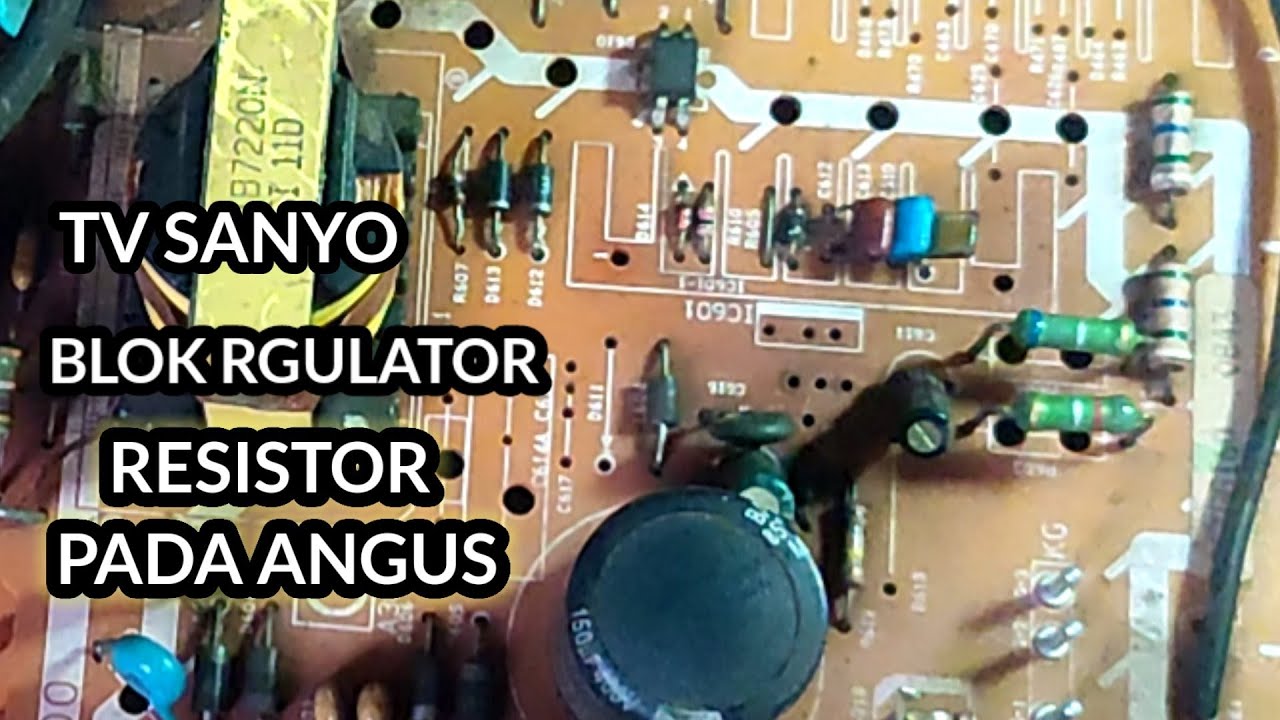

STR W6752/W6753/W6754/W6554. pin 1 Drain - pin 2 Ground pin 3 vcc + pin 4 as/olp pin 5 FB pin 6 OCP ( over current protektion ) KODE REMOTE::223 R607 - 27ohm R611 - 1,2K R603 - 0,68 ohm R604 - 1,5 ohm R609 - 100ohm SERMODE TV SANYO.. Cara 1 : (banyak digunakan pada teve flat) Tekan dan tahan MENU pada front panel Tekan “1” pada remote (atau ada pula yang angka “2”) Tekan MENU pada remote untuk exit (data otomatis akan disimpan) Untuk navigasi menggunakan Cursor Up/Down (atau MUTE-TIMER) dan Vol Up/down Cara 2 : Matikan main switch atau cabut colokan listrik Tekan dan tahan Vol-down Hidupkan pesawat Untuk exit/simpan data tekan MENU Data pin IC LA 76931 LA76931 PIN 1= SIF OUTPUT [2.8V DC] PIN 2= IF AGC FILTER PIN 3= SIF INPUT [3.3V DC] PIN 4= FM FILTER PIN 5= FM OUTPUT [2.5V~3.5V] PIN 6= AUDIO OUTPUT [DC] PIN 7= SND APC FILTER PIN 8= IF VCC [5V DC] PIN 9= EXT AUDIO INPUT [2.9V DC] PIN 10= ABL [AUTO BEAM LIMITER] PIN 11= RGB VCC [8V DC] PIN 12=R,G,,B OUTPUT PIN 13=R,G,,B OUTPUT PIN 14=R,G,,B OUTPUT PIN 15= NOT CONNECT PIN 16= V RAMP OSC.CAPACITOR [Connect 0.47uF capacitor to GND] PIN 17= VERTICAL OUTPUT PIN 18= VCO I REFERENCE [Connect 4.7k resister to GND] PIN 19= HORIZONTAL/BUS VCC [9V DC] PIN 20= AFC FILTER PIN 21= HORIZONTAL OUTPUT PIN 22= VIDEO CHROMA DEFLECTION GND [GND] PIN 23= NOT CONNECT PIN 24= NOT CONNECT PIN 25= SVHS CONTROL [CONTROL S OSD] PIN 26= REM [Remote control] PIN 27= AV2[Control av1/av2 input] PIN 28= AV1[Control av1/av2 input] PIN 29= NOT CONNECT PIN 30= MUTE PIN 31= SDA [I2C control] PIN 32= SCK [I2C control] PIN 33= XT1 [32.768KHz] PIN 34= XT2 [32.768KHz] PIN 35= CPU VCC [5V DC] PIN 36= POWER [Control standby] PIN 37= NOT CONNECT PIN 38= AGC PIN 39= KEY [KEY control] PIN 40= RESET PIN 41= PLL PIN 42= CPU GND PIN 43= CDD VCC [5V DC] PIN 44= FBP INPUT PIN 45= C INPUT FOR Y/C MODE PIN 46= Y INPUT FOR Y/C MODE PIN 47= DDS FILTER PIN 48= Y INPUT FOR YcbCr MODE PIN 49= Cb INPUT forYcbCr MODE PIN 50= 4.43MHz CRYSTAL PIN 51= Cr INPUT FOR YcbCr MODE PIN 52= SELECTED VIDEO OUTPUT OR FSC OUTPUT PIN 53= CHROMA APC FILTER PIN 54= EXT VIDEO INPUT PIN 55= VIDEO CHROMA DEFLECTION VCC PIN 56= INT VIDEO INPIT PIN 57= BLACK STRETCH FILTER PIN 58= PIF APC FILTER PIN 59= AFT OUTPUT PIN 60= VIDEO OUTPUT PIN 61= RF AGC OUTPUT PIN 62= IF GROUND PIN 63=PIF AMP INPUT PIN 64=PIF AMP INPUT LA76938 PIN1=SIF OUTPUT PIN2=VIF AGC PIN3=SIF INPUT PIN4=FM FILTER PIN5=FM/AUDIO OUTPUT PIN6=AUDIO OUTPUT PIN7=SIF APC FILTER PIN8=IF VCC[5V] PIN9=VM PIN10=ABL PIN11=RGB VCC[12V] PIN12=RED OUTPUT PIN13=GREEN OUTPUT PIN14=BLUE OUTPUT PIN15=E/W PIN16=VERTICAL RAMP OSC PIN17=VERTICAL OUTPUT PIN18=VCO IREF PIN19=HORIZONTAL VCC[12V] PIN20=HORIZONTAL AFC PIN21=HORIZONTAL OUTPUT PIN22=GROUND PIN23=AV1/AV2 PIN24=TV/AV PIN25=POWER PIN26=P.03/INT3[REMOT] PIN27=VOLUME PIN28=X-RAY PIN29=TUNER PIN30=P.16 PWM.3[MUTE] PIN31=P.12/SDA1 PIN32=P.13/SCL1 PIN33=X-TAL1 PIN34=X-TAL2 PIN35=VDD[5V] PIN36=SCART PIN37=BAND1 PIN38=BAND2 PIN39=KEY PIN40=RESET PIN41=PLL PIN42=CPU GROUND PIN43=CCD VCC[5V] PIN44=FBP INPUT PIN45=BLUE INPUT PIN46=GREEN INPUT PIN47=RED INPUT PIN48=FAST PIN49=CB PIN50=X-TAL 4,43MHZ PIN51=CR PIN52=V OUTPUT/FSC PIN53=C APC PIN54=AV INPUT PIN55=V/C/D/ VCC[5V] PIN56=VIDEO INPUT/S-C INPUT[INTERNAL] PIN57=B L D FILTER PIN58=APC FILTER PIN59=AFT FILTER PIN60=VIDEO OUTPUT PIN61=RF AGC PIN62=IF GROUND PIN63=VIF INPUT 2 PIN64=VIF INPUT1 sumber data skematic tv china chasis_3Y18 IRF150 38A 100V N-Channel Power MOSFET IRF730 5.5A 400V N-Channel Power MOSFET IRF740 10A 400V N-Channel Power MOSFET IRF820 2.5A 500V N-Channel Power MOSFET IRF830 4.5A 500V N-Channel Power MOSFET IRF840 8A 500V N-Channel Power MOSFET IRF1010N 85A 55V N-Channel Power MOSFET IRF1404 202A 40V N-Channel Power MOSFET IRF1405 169A 55V N-Channel Power MOSFET IRF3205 110A 55V N-Channel Power MOSFET IRF3315 27A 150V N-Channel Power MOSFET IRF3415 43A 150V N-Channel Power MOSFET IRF3710 57A 100V N-Channel Power MOSFET IRF4905 74A 55V P-Channel Power MOSFET IRF5210 40A 100V P-Channel Power MOSFET IRF5305 31A 55V P-Channel Power MOSFET IRF9520 6.8A 100V P-Channel Power MOSFET IRF9530 12A 100V P-Channel Power MOSFET IRF9531 12A 60V P-Channel Power MOSFET IRF9532 10A 100V P-Channel Power MOSFET IRF9533 10A 60V P-Channel Power MOSFET IRF9540 23A 100V P-Channel Power MOSFET Kesulitan untuk masuk ke factory adjustment teve Sanyo. Dibawah ini adalah beberapa alternatip untuk dapat dicoba. Cara 1 : (banyak digunakan pada teve flat) Tekan dan tahan MENU pada front panel Tekan “1” pada remote (atau ada pula yang angka “2”) Tekan MENU pada remote untuk exit (data otomatis akan disimpan) Untuk navigasi menggunakan Cursor Up/Down (atau MUTE-TIMER) dan Vol Up/down Cara 2 : Matikan main switch atau cabut colokan listrik Tekan dan tahan Vol-down Hidupkan pesawat Untuk exit/simpan data tekan MENU Cara 3 : (banyak digunakan pada flat) Tekan dan tahan Vol-down pada front panel Tekan tombol Teletext-hijau pada remote Tombol angka untuk memili #mininchannelservice#
