COMO INSTALAR FOTO CÉLULA NA PLACA CP4000 PECCININ

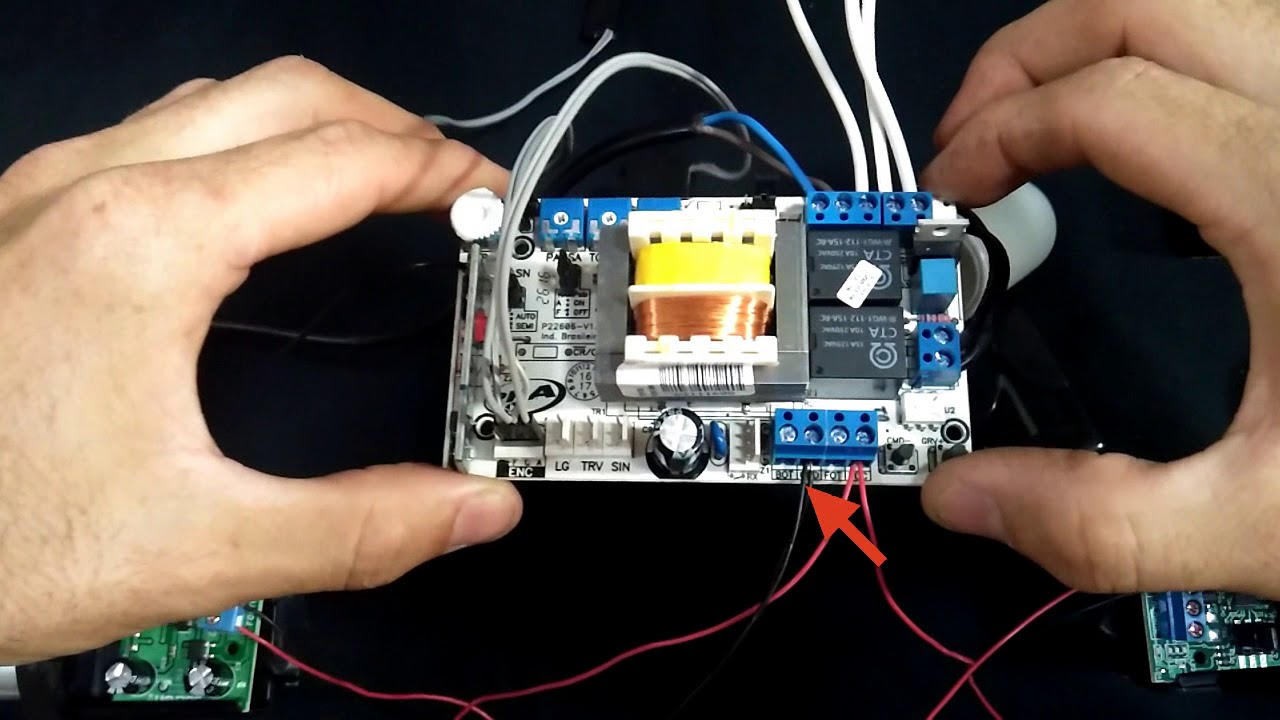

Vídeo demonstrativo de como instalar foto célula (Sensor anti-esmagamento) nas placa Peccinin CP 4000 (Válido também para as placas CP 2030, 3020 e 4030 por semelhanças) Normalmente os sensores Foto-célula são diferenciados por suas quantidades de fios/bornes.Possuindo o TX (Transmissor) 2 Fios responsável pela emissão do raio de luz infra-vermelhoe o RX (Receptor) 5 Fios responsável pela recepção/captação do raio de luz infravermelho emitida pelo TX na freqüência calibrada pelo fabricante. ainda.. Os 2 fios/bornes do TX são: POSITIVO e NEGATIVO, que deverão ser ligados nos bornes de alimentação da placa de comando. O s 5 fios/bornes do RX são: POSITIVO, NEGATIVO, COMUM, NA (NORMALMENTE ABERTO) e NF (NORMALMENTE FECHADO). Os fios da alimentação: + e - dos sensores, são ligados de modo paralelo na alimentação da placa de comando. Os fios de contato seco: Comum e NA, são ligados nos bornes GND e FTC - Bornes específicos para Foto-célula. A fotocelula apresentada no vídeo é a Garen Modelo: PWM também conhecida como NEW OBS: O sensor em funcionamento normal considerando ativado e sem interferências entre o TX e RX deverá operar no modo NA (Normalmente aberto), pois quando os bornes GND e FTC são fechados a placa de comando imediatamente deixa de operar seus recursos normais passando a parar o motor e reverter ou impedir que o mesmo funcione.
