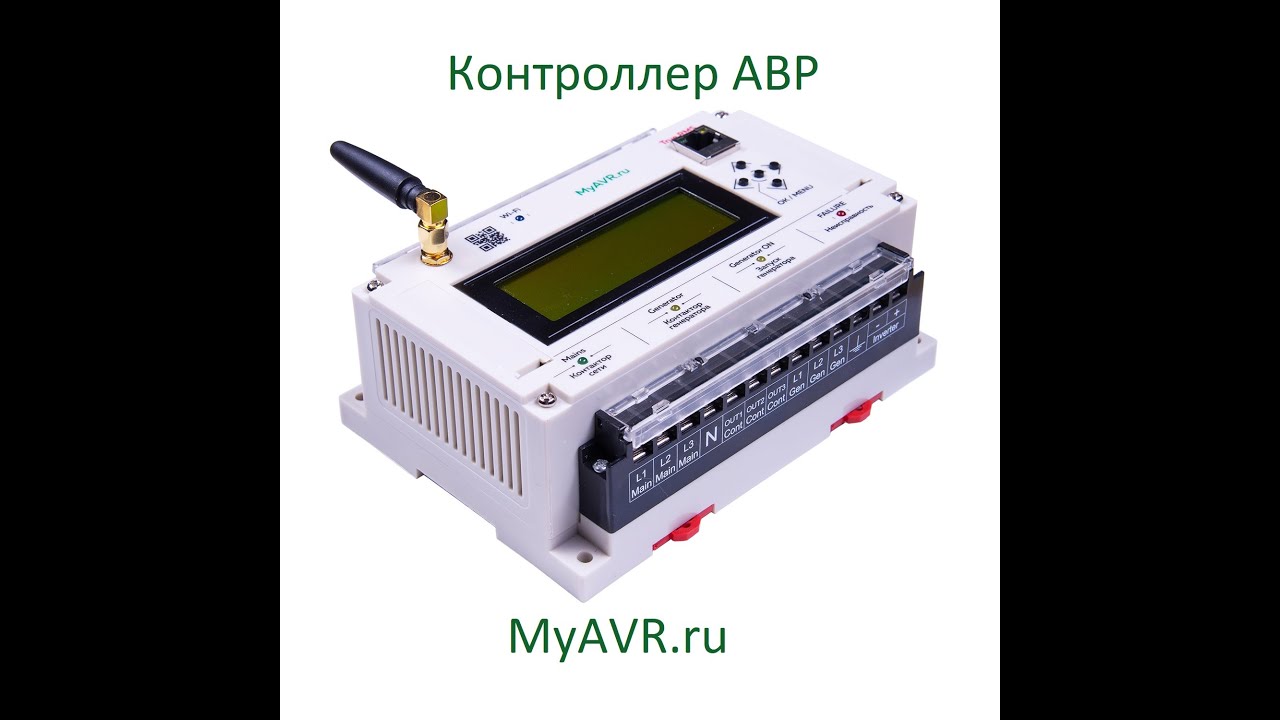

Схема АВР. Два ввода, один от генератора. Контроллер CP1007. Режим 2.

Основное отличие этого режима – работа со схемам на два ввода, один из которых подключен к автономному дизель генератору. Схемы блока АВР могут быть собраны на контакторах или моторизированных автоматических выключателях. Чтобы перевести контроллер в режим 2, нужно снять напряжения со входов измерения напряжения UI1-UI10, перейти в пункт меню СХЕМА АВР и установить значение 2. Логика работы Блока АВР. Когда с основного ввода напряжение снято, его символ трёхфазной линии отображается красным цветом. После появления на этом вводе нормальных уровней напряжения, начинается отсчет задержки возврата, задаваемой через меню, до признания этого ввода качественным. Когда задержка отсчитана, символ ввода становится зелёным, и появляется возможность подключения к этом вводу нагрузки. Если напряжение на вводе пропадает, или выходит за пределы нормы, начинается отсчёт задержки переключения, также задаваемой в меню. Когда задержка отсчитана, ввод признаётся некачественным, и контроллер будет принимать решение об отключении нагрузки от основного ввода. После отключения от основного ввода, контроллер отсчитывает задержку запуска дизель генератора после которой запускает дизель генератор, замыкая контакт реле К9. После этого отсчитывается задержка выхода дизель генератора на режим и нагрузка подключается к дизель генератору. При восстановлении напряжения на основном вводе, начинается отсчёт задержки возврата по основному вводу, после которой, нагрузка переключается на питание от основного ввода. После этого отсчитывается задержка останова дизель генератора, и контроллер его отключает, размыкая контакт реле К9. В программу встроены взаимные блокировки, исключающие подачу на аппарат команды включения, если второй аппарат находится во включенном состоянии. Это требование правил устройства электроустановок, запрещающее объединение лини 0,4кВ.
