004 Mise en service du variateur SINAMICS G120 cas n°2 – manutention avec fonction Basic Safety

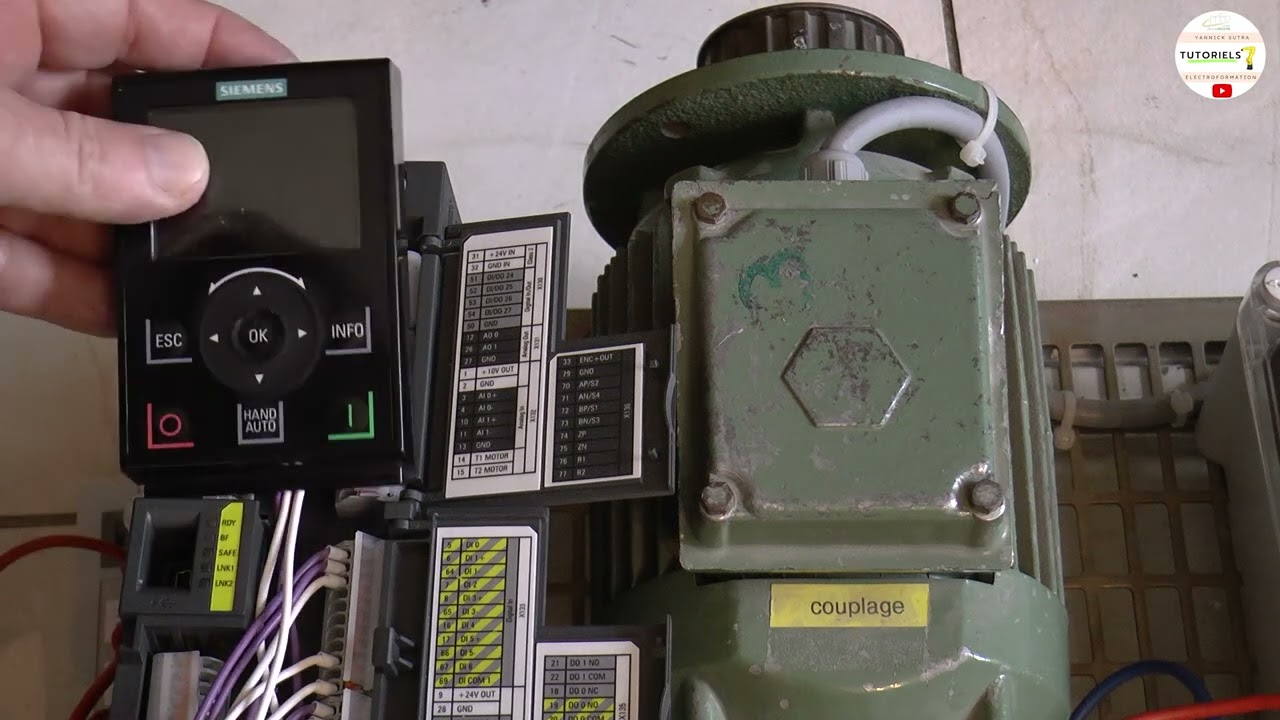

Rappel du contexte :    • 001 Présentation du contexte   Mise en service avec utilisation des entrées et sorties du variateur sans API (Automate Programmable Industriel) Explication du schéma avec un réglage par défaut 2 : "Manutention avec Basic Safety" Schéma de puissance et de commande du variateur : https://drive.google.com/file/d/1y878... Explication rapide de la fonction STO (Safe Torque Off). Rappel de généralités sur le STO La fonction STO qui « Safe Torque Off» est une des fonctions de base qui sont sur certains variateurs de vitesse. Lorsque la fonction de sécurité STO est activée, le variateur de vitesse ne délivre pas d'énergie au moteur ; l'entraînement n'est pas en mesure de générer du couple. Cette sous-fonction de sécurité correspond à un arrêt non contrôlé selon EN 60204 1, catégorie d'arrêt 0. STO (Safe Torque Off) signifie en français : suppression sûre du couple La fonction STO peut éviter l’utilisation de contacteur de ligne. La fonction STO à un temps de commutation beaucoup plus court que celui des composants électromécaniques utilisés pour des solutions conventionnelles (contacteurs…). Paramétrage avec la console et mise en service du moteur. Le paramétrage de la fonction STO n’est pas étudié dans cette vidéo mais sera expliqué plus tard. Rappel des codes de paramétrage : DO 0 : p0730 DO 1 : p0731 AO 0 : p0771[0] AO 1 : p0771[1] DI 0 (Marche/Arret1 avec consigne fixe de vitesse 1) : r0722.0 DI 1 (Consigne fixe de vitesse 2): r0722.1 DI 2 (Acquitter le défaut) : r0722.2 Consigne de vitesse fixe 1 : p1001 Consigne de vitesse fixe 2 : p1002 Consigne de vitesse fixe active : r1024 Consigne de vitesse (consigne principale) : p1070[0] = 1024 DI 0 et DI 1 = état haut : Le variateur additionne les deux consignes de vitesse fixes Désignation dans le BOP-2 : coN 2 SP #siemens #g120 #sinamics #variateur #sto #tutoriel #electroformation
