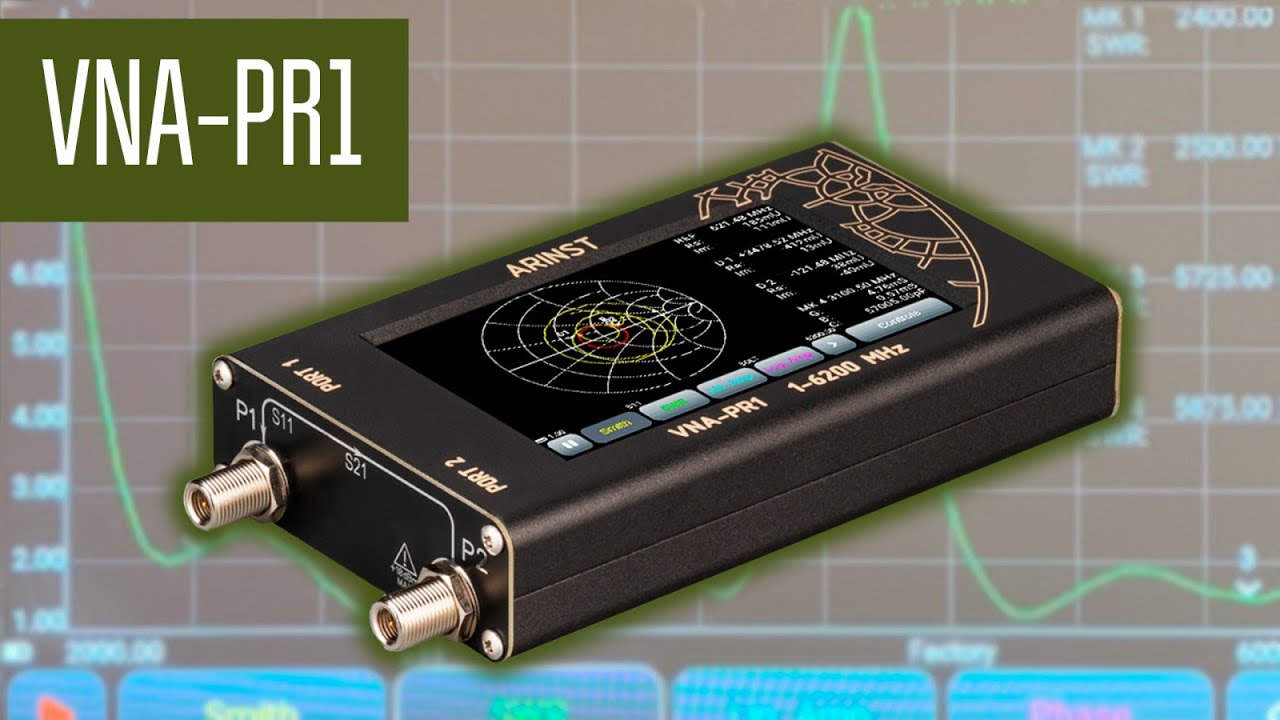

ARINST VNA-PR1 - пояснение к скорости сканирования и отображения графика КСВ.

Скорость измерения и отображения на экране зависит не только от число точек (500 в нашем случае, сам прибор позволяет измерять до 1000 точек), а так же от полосы фильтра ПЧ. Чем уже полоса, тем выше отношение сигнал/шум, но больше время измерений. Без учета времени переходных процессов на перестройку генераторов (в приборе применяются генераторы с высоким быстродействием) время измерения одной частотной точки обратно пропорционально полосе ПЧ (полоса так же задается в приборе из меню - 250 Гц - 10кГц). Допустим для полосы фильтра ПЧ в 1 кГц (что достаточно для большинства применений) время измерения не может быть меньше 1 мс. Точно так же будет работать и аналоговый измеритель, у которого будет время установления аналогового фильтра/тракта примерно равное 1 мс. Для 500 точек имеем время измерения примерно 0.5 с - теория, на практике (за счет применения мощного процессора ЦОС) время измерения 500 точек в приборе при полосе 1 кГц будет немного больше теоретического на 10-15% в зависимости от числа отображаемых диаграмм. То есть прибор фактически отображает данные в "реальном времени". Для сравнения скорость сканирования NanoVNA любых версий не более 100 точек/сек. Сканирование 500 точек займет целых 5 секунд.
