ANSYS Сопротивление материалов. D-02 (статически определимое кручение).

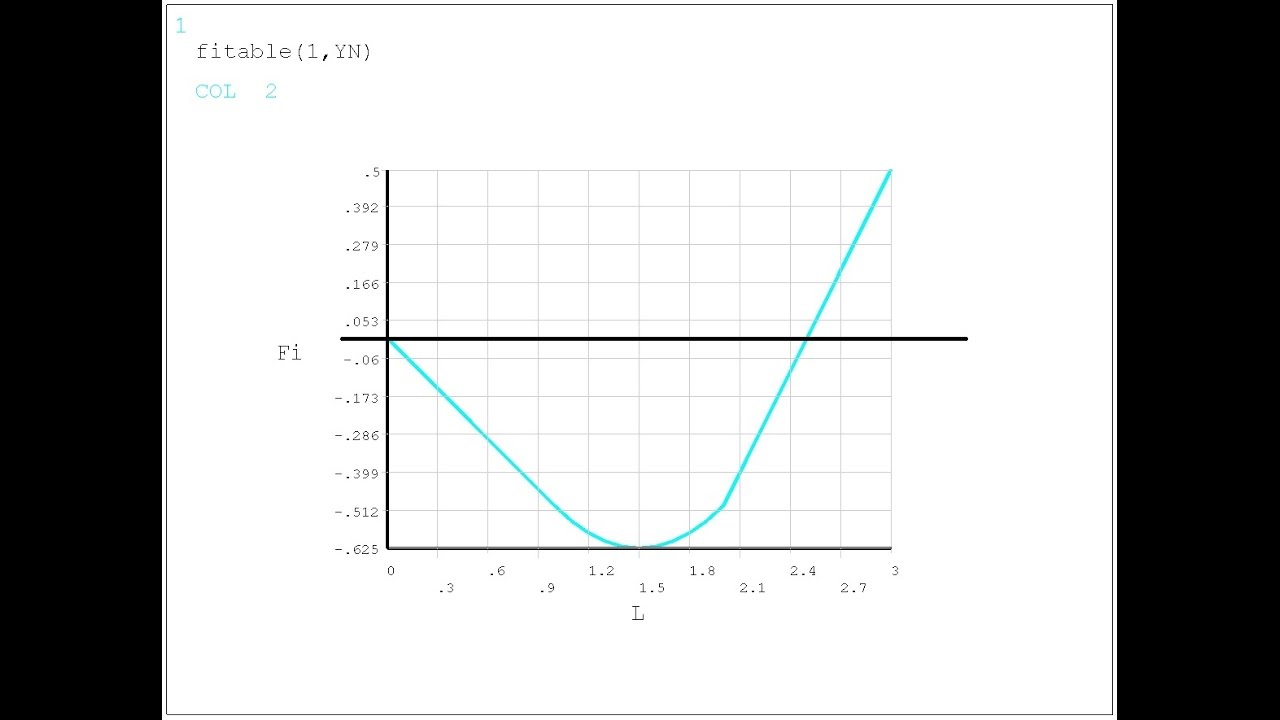

www.tychina.pro www.tychina.jimdo.com Торсион постоянного поперечного сечения на одном конце заделан, на другом нагружен внешним сосредоточенным крутящим моментом. Рассчитываются эпюра внутреннего крутящего момента, эпюра углов поворотов поперечных сечений, потенциальная энергия упругой деформации. Моделируем элементами BEAM44, твердотельное моделирование. #ANSYS #BEAM44 Действия: 1 - 00:24:18 - Параметры системы; 2 - 00:29:40 - Таблица конечных элементов; 3 - 00:31:11 - Таблица реальных констант; 4 - 00:33:53 - Свойства материала; 5 - 00:34:31 - Координаты точек; 6 - 00:35:31 - Точки; 7 - 00:36:30 - Линии; 8 - 00:36:54 - Заделка; 9 - 00:38:40 - Нагрузка; 10 - 00:40:21 - Атрибуты разбиения; 11 - 00:41:37 - Размер элемента; 12 - 00:42:43 - Разбиение; 13 - 00:44:20 - Корректировка команды Multi-Plots; 14 - 00:45:09 - Перенос нагрузок и закреплений; 15 - 00:45:59 - Скрываем оси глобальной декартовой системы координат; 16 - 00:46:34 - Расчёт; 17 - 00:47:26 - Силовая схема; 18 - 00:49:33 - Цветовая шкала; 19 - 00:50:24 - Вычисление эпюры Mкр; 20 - 00:52:30 - Прорисовка эпюры Mкр; 21 - 00:53:47 - Эпюра Fi; 22 - 00:55:21 - Потенциальная энергия упругой деформации.
