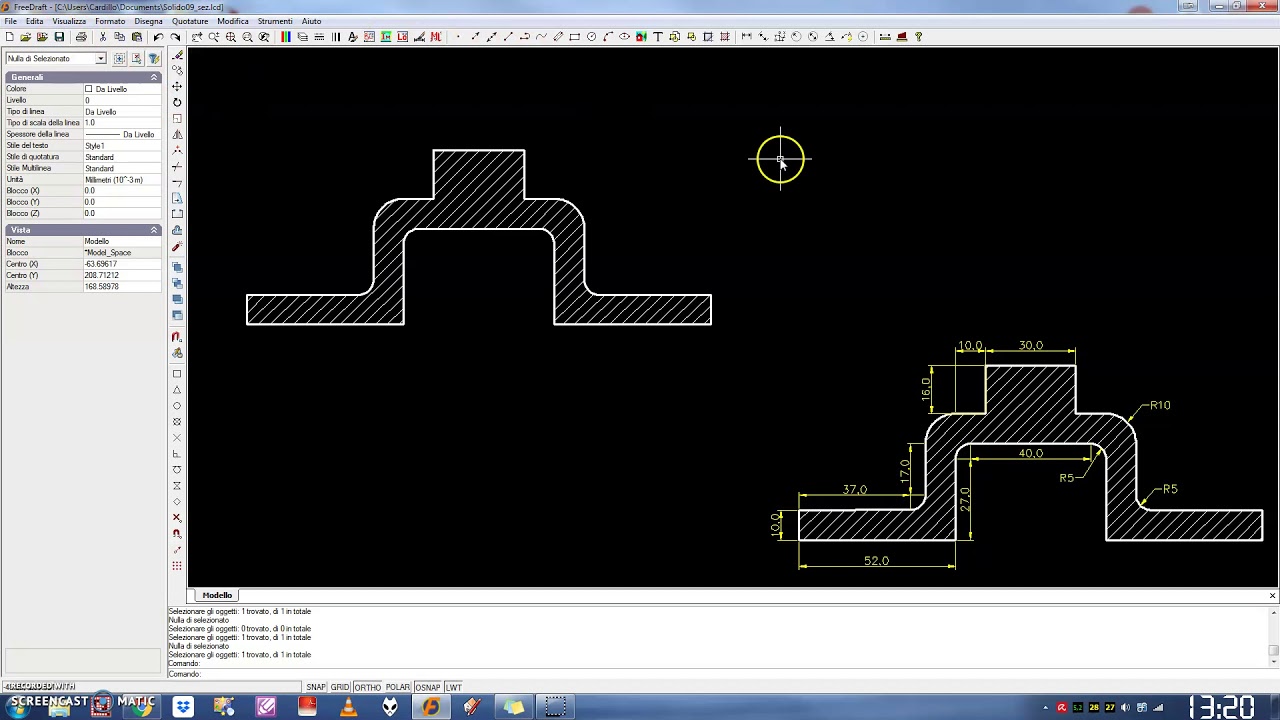

CAD - Exe #5 - Polilinea, Sezione e Freccia

N.B.1 Il pezzo rappresentato nel video risulta simmetrico orizzontalmente rispetto alla sua mezzeria quindi avremmo potuto velocizzare l'esecuzione disegnando solo una metà ed ottenere l'altra parte simmetrica grazie al comando "specchio". Ovviamente lo scopo dell'esercitazione era provare ripetutamente il comando polilinea. N.B.2 Vi consiglio anche di scaricare il PDF FreeDraft-GUIDA-RAPIDA per avere sempre a portata di mano una guida rapida. Di seguito riassumo il contenuto dell'ultima pagina NON spiegata nel presente video! Per indicare velocemente le COORDINATE RELATIVE all'ultimo punto rappresentato, usando la linea dei comandi, basta adottare la seguente sintassi: Coordinate CARTESIANE: @X,Y ...dove X e Y sono rispettivamente la distanza orizzontale e quella verticale; Coordinate POLARI: @L"minore"±A ...dove L è la distanza e ±A è l'angolo che la congiungente forma con l'asse X (A è positivo se ha verso Antiorario mentre è negativo se ha verso Orario). Inoltre, per scrivere i seguenti simboli su FreeDraft (secondo la tastiera Americana): @ bisogna premere MAIUSC + 2. "minore" bisogna premere MAIUSC +, Il software di CAD 2D presentato si chiama "FreeDraft": è GRATUITO, ITALIANO e ti permette di creare e modificare file DWG e DXF. funziona su Windows ed è una valida alternativa ai sistemi CAD 2D esistenti che puoi utilizzare per caricare, modificare, adattare e salvare i file DWG o DXF; è sviluppato come un programma portatile e può essere avviato direttamente decomprimendo il file ZIP da qualsiasi directory o chiavetta USB; supporta tutti gli oggetti e le strutture specifici di DWG come: blocchi, livelli, stili di testo, tipi di linea (LIN), stili multilinea, layout, caratteri Windows TTF, caratteri AutoCADSHP / SHX, tratteggio (PAT) e molto altro! FreeDraft può essere scaricato direttamente cliccando sul seguente link: https://bit.ly/FreeDraft2D. La cartella compressa ZIP contiene al suo interno anche un file DWG per disegnare su un foglio di lavoro formato A4 già squadrato. Infine, mi sembra utile condividere una cartella di lavoro remota https://bit.ly/TTRG-BOX (Tecnologie e Tecniche di Rappresentazione Grafica) dove poter scaricare ulteriore materiale di studio: tavole da svolgere, dispense ed altri contestuali software. Continuate a seguire la playlist di YouTube su https://bit.ly/TTRG-FAD per restare aggiornati sulle prossime videolezioni. Buono studio!
