ZFG 3000 GPS динамический плотномер грунта (штамп) от немецкой компании ZORN Instruments

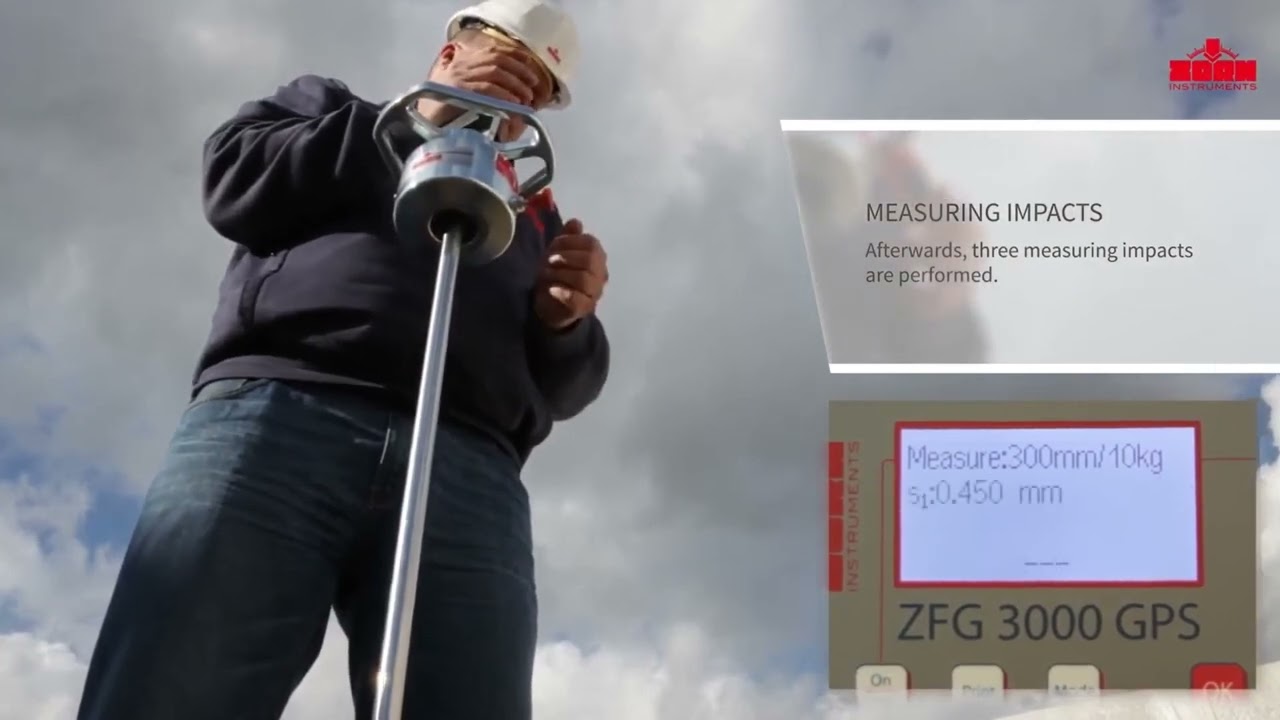

Электронный динамический плотномер грунта ZFG 3000 от ZORN, предназначенный для определения характеристик прочности и деформируемости грунтов и оснований дорог, а также для проведения исследований грунтовых оснований с целью их улучшения. В динамическом плотномере ZFG 3000 реализован метод динамического нагружения (также его называют метод штампа, метод падающего груза). Сущность метода заключается в измерении величины и скорости осадки нагрузочной плиты (круглого штампа), установленной на исследуемом грунтовом основании, под воздействием ударной нагрузки падающего груза. Полученные значения осадки S, скорости осадки V и ускорения используются прибором для вычисления динамического модуля упругости грунта Еvd, являющимся выражением несущей способности грунтовой основы и степени ее уплотнения. Определение несущей способности дорожных одежд методом динамического нагружения впервые было описано в 1986 г. в стандарте СТ СЭВ 5497-86. Данный метод подходит для крупно-зернистых и смешанных грунтов с максимальным размером фракции 63 мм. ZORN Instruments Light Weight Deflectometer ZFG 3000 GPS
