0282: Alimentatore lineare 12V 60 ampere, costruzione

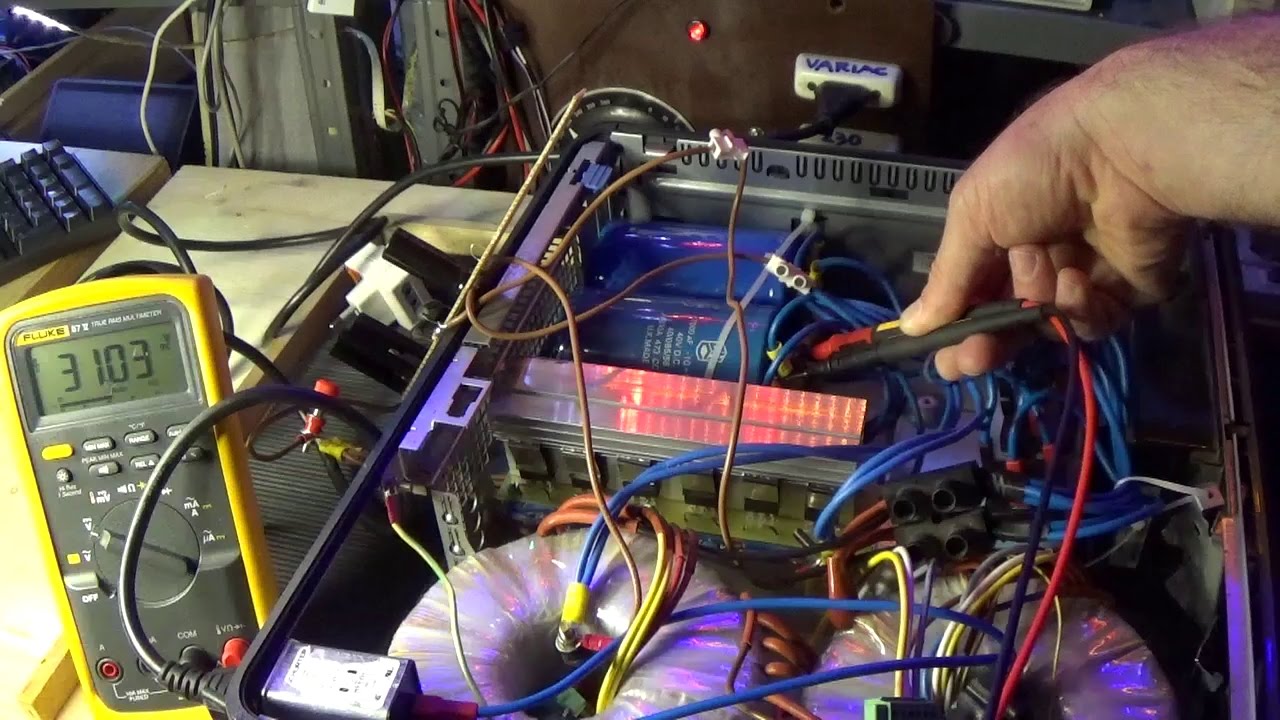

Forum: http://mylothehack.altervista.org/forum/ Sito: http://mylothehack.altervista.org/ Voglio realizzare un alimentatore lineare stabilizzato a 12V con la capacità di erogare 60 ampere, molto utile per alimentare una stazione radio in potenza oppure una bobina di Tesla SSTC . Parto dallo schema utilizzato nel video 275 e 277 e lo potenzio per ottenere 60A in uscita. In ingresso utilizzo due trasformatori toroidali da 400VA con rapporto di trasformazione 230V : 21V, messi in parallelo. Verifico che siano in fase per garantire la somma delle correnti di uscita. Per il raddrizzamento utilizzo 3 ponti da 25A messi in parallelo montati su aletta di raffreddamento. Per il livellamento della tensione continua uso due condensatori da 47000 microfarad 40V in parallelo. Monto tutti i componenti all'interno di un case di un vecchio PC. Faccio le prime prove a vuoto sulla parte di raddrizzatore e vedo che a vuoto ho circa 21V alternati e circa 31V in continua sui condensatori. Procedo poi con la realizzazione della parte di botenza utilizzando 6 transistor PNP TIP2955 in case TO-247, montati su una stessa aletta di raffreddamento tramite le clip MAX30, che condividono la corrente in uscita grazie a delle resistenze di shunt da 50 mohm. Realizzo tutto il cablaggio usando filo di sezione 4 mmq e realizzo dei paralleli dove necessario per portare più corrente. Infine su una basetta millefori monto il regolatore di tensione 7812 e le resistenze di ingresso al regolatore. Lascio il cablaggio volante e non fisso i componenti per permettere eventuali modifiche e poter fare agilmente le misure. Ora il circuito è montato, nella prossima puntata eseguirò i test e le misurazioni a carico. #riparazioni #elettronica #alimentatori
