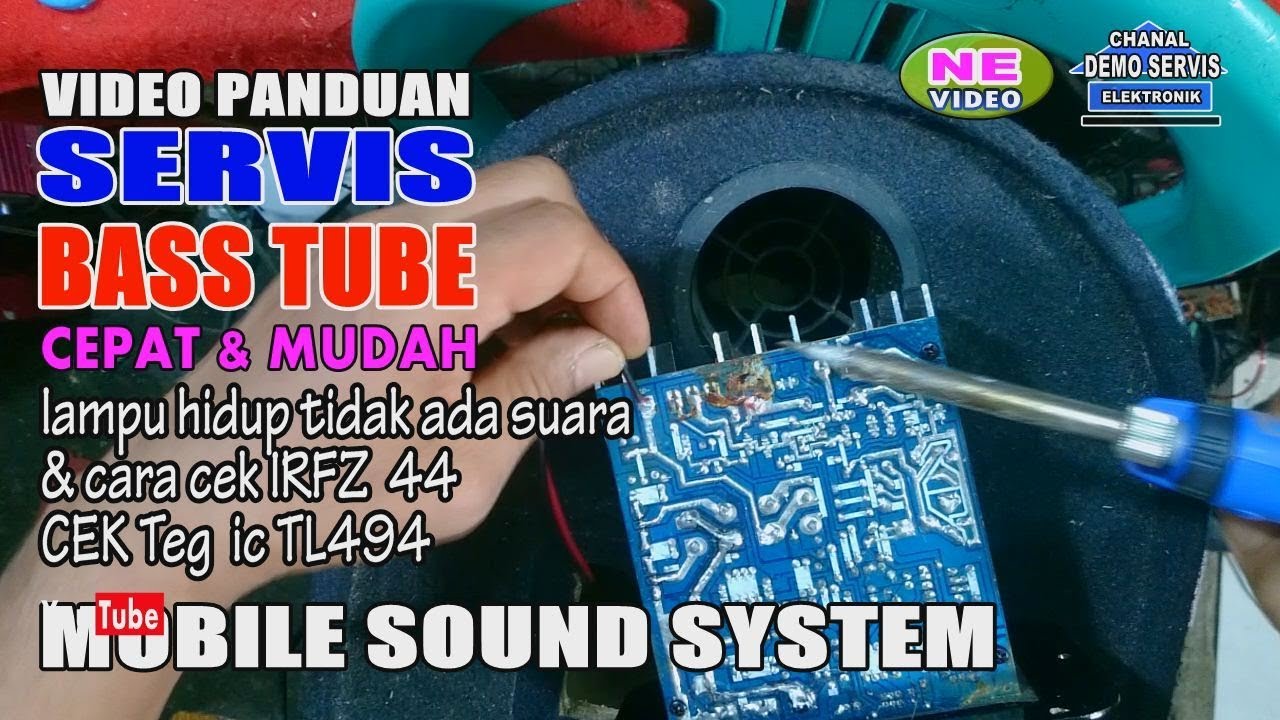

How to Check TL494 IC 👍 oh... maaf untuk cara pengukurannya. ....Probe positif (Merah) di kaki no 13 ....Probe negatif (Hitam) di kaki no 14 harus keluarnya angkanya. ....Kita balik Probe-nya harus tidak keluar angkanya ini artinya IC-nya Tidak rusak💪 Jika kebalikannya atau tidak ada angka sepeserpun maka dipastikan ic RUSAK. IC Tl494 merupak ic switching, atau orang sering sebut ic PWM. Pinout nya, dengan kemasan DIP16. Ya fungsinya SEBAGAI KONTROL SWITCHING POWER SUPPLY😃 yang saya ngerti gitu .... 😅😅😅 Penjelasan pin nya: 1. Error Amplifier 1 non inverting, jika tegangannya melebihi pin 2, akan menurunkan duty cycle PWM 1 2. Error Amplifier 2 inverting, jika tegangannya kurang dari pin 1, akan menurunkan duty cycle PWM 1 3. Feedback, input ke komparator PWM dan output dari kedua error amplifier (setelah lewat masing masing dioda) 4. Dead Time Control, mengatur delay atara output 1 ON dan output 2 ON, jika semakin dekat jaraknya, transistor power akan short (perpengaruh pada mode PUSH PULL bridge) karena sebelum transistor 1 OFF penuh, transistor kedua sudah ON, jadi ON bersamaan, untuk menghindarinya, diperlukan delay, diatur oleh pin ini, semakin besar tegangannya, semakin lama delaynya. 5. CT, kapasitor untuk timing, dipadukan dengan RT di pin 6, membentuk osilator RC, nilainya bisa dari 470pF sampai 10uF 6. RT, resistor untuk timing, nilainya dari 1k8 sampai 500k 7. GND, ground untuk power supply IC ini 8. C1, kolektor transistor output 1, mampu mengalirkan arus 200mA 9. E1, emitter transistor output 1 10. E2, emitter transistor output 2 11. C2, kolektor transistor output 2 12. VCC, tegangan kerja IC ini, dari 7 sampai 40 volt 13. OUTPUT CONTROL, jika 1 maka outputnya diambil dari flip flop (berlawanan, untuk mode push pull), jika 0, kedua outputnya sama. 14. VREF, tegangan referensi, pin ini mengeluarkan tegangan 5 volt 15. Error Amplifier 2 inverting, jika tegangannya kurang dari pin 16, akan menurunkan duty cycle PWM 2 16. Error Amplifier 1 non inverting, jika tegangannya melebihi pin 15, akan menurunkan duty cycle PWM 2 YAKINLAH ! ✔ bahwa video kamu bakal disukai banyak orang "Cara settingan di Youtube" Youtube !👇 https://bit.ly/2Jz38jB Bagi kalian yang ingin belajar UBUNTU SERVER 16.04 https://bit.ly/3aFjUJD👇 Perbaikan komputer dan laptop👇 https://bit.ly/3bOcrs5 Belajar Elektronik || serba - serbi elektronik👇 https://bit.ly/3dQpZ8f Website kalian pengin dapat Uang👇 https://bit.ly/39zORO5 Yang masih awam dengan google👇 https://bit.ly/2R9Xw3D Video menarik lainnya👇 UNBOXING https://bit.ly/2R7NUXc VLOG https://bit.ly/2RaLneO #tutorial Bagi yang baru nonton video di channel ini, dukung channel ini dengan cara klik subscribe like dan komen👇 http://bit.ly/subscribedeswa Dan jangan lupa bagikan atau share ke teman kalian supaya video ini bisa bermanfaat lebih. Nantikan video saya selanjutnya.... Keep smile 😁😊😁😊😅✔ Semoga bermanfaat
