Flowdrill auf Biglia B545SM mit Entladung durch die Gegenspindel

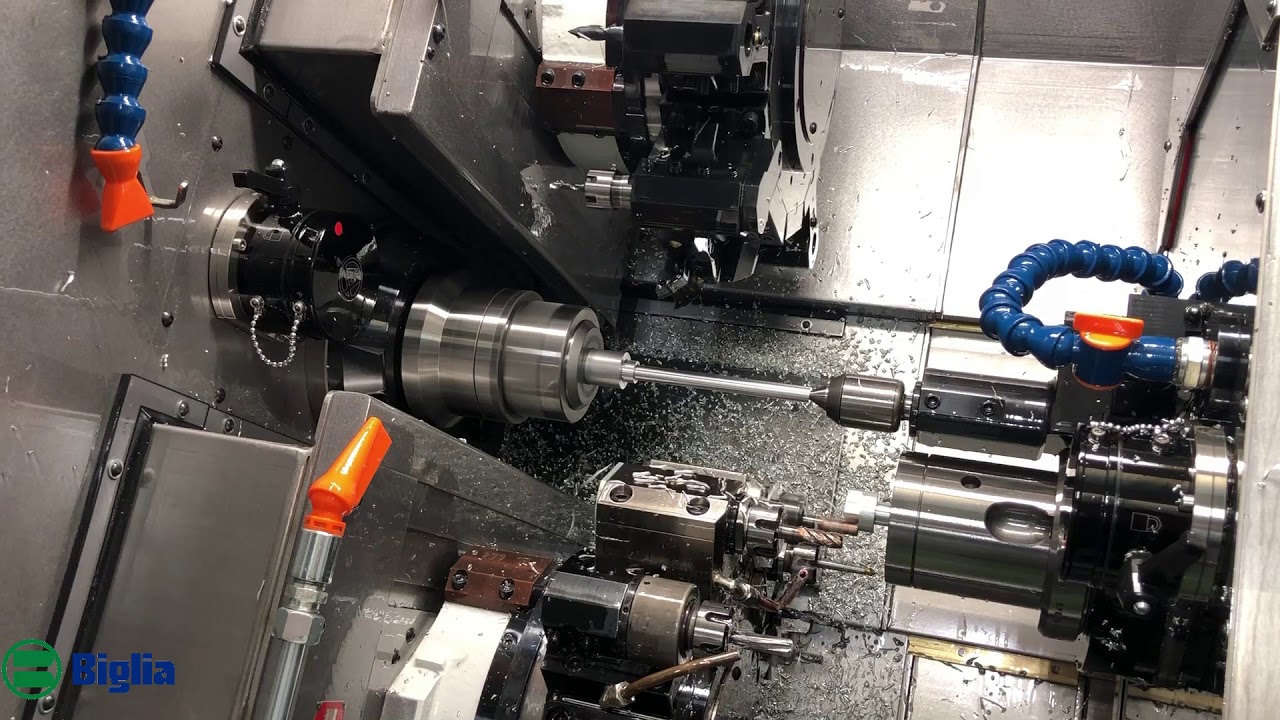

Flowdrill auf einer Biglia B545SM mit Entladung der Werkstücke durch die Gegenspindel. Das Flowdrill-Verfahren wird dort angewendet, wo die Materialstärke nicht ausreicht, um genügende Gewindegänge einzubringen, und um Durchgangsbuchsen für Lagerstellen herzustellen. Der rotierende Fließbohrer wird unter Druck direkt auf das Bauteil aufgesetzt. Es entsteht eine Reibungshitze die das Material weich macht bzw. verformt. Im Zuge des Fließbohrvorgangs entweicht ein Teil des Materials zunächst nach oben, während der größte Teil in Vorschubrichtung fließt und eine Buchse bildet. Die Buchse erreicht eine Gesamtlänge bis zum 3-fachen der Ausgangsmaterialstärke. Diese Buchse kann als Lagerstelle dienen - es können in einem 2. Arbeitsschritt genügend Gewindegänge eingebracht werden, um ein stabiles Gewinde mit hohen Auszugskräften zu gewinnen. Unser CNC-Drehzentrum ist mit einer entsprechenden Anlage zum Versprühen von Trennmittel und Minimalmengenschmierung ausgestattet. Die Werkstücke werden das Stangenlademagazin von 3 Meter Rohren abgeartbeitet und durch die Gegenspindel ausgeschleust.
