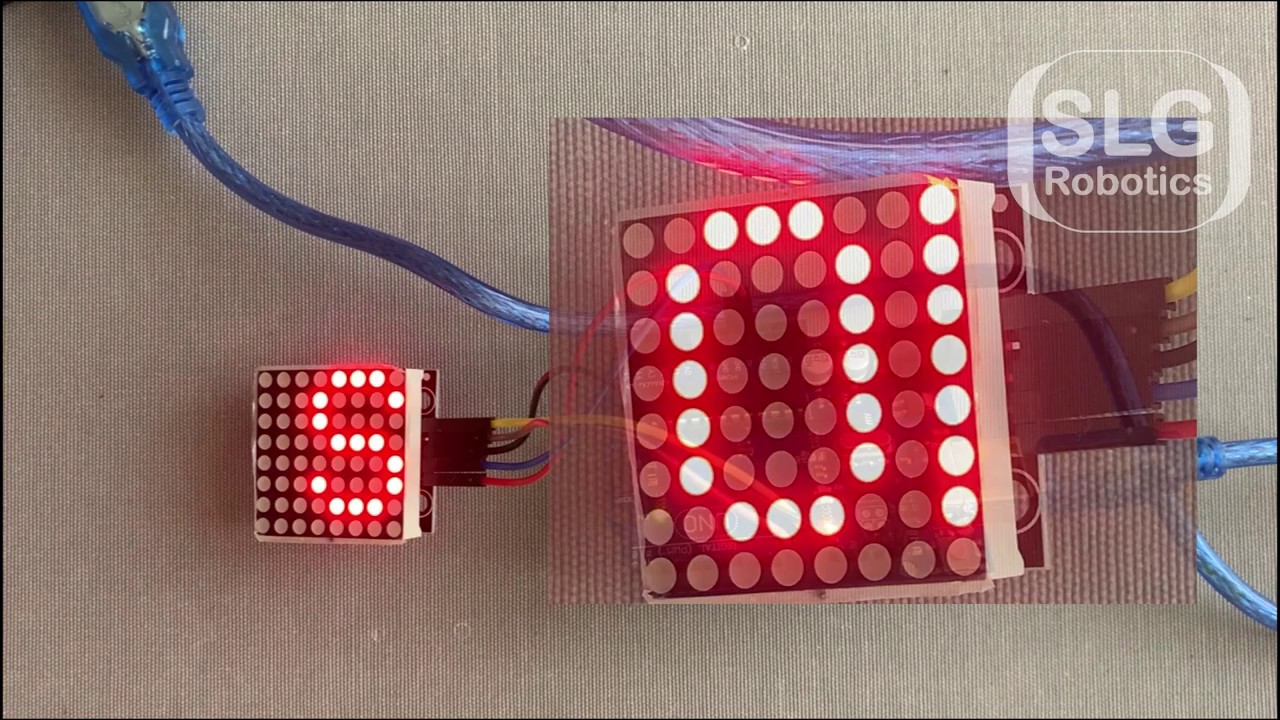

Matrice de LEDs 8x8 - MAX7219 avec ESPHome

Afficher ses messages sur une matrice de LED 8x8 (ou 4x 8x8), c'est très facile avec ESPHome !! Branchements : ESP32 --- MAX7219 GND --- GND 3V3 --- VCC D23 --- DIN D16 --- CS D18 --- CLK Yaml avec les différents exemples : web_server: port: 80 #SPI bus spi: clk_pin: GPIO18 mosi_pin: GPIO23 display: platform: max7219digit cs_pin: GPIO16 num_chips: 1 intensity: 10 rotate_chip: 180 #scroll_enable: True #Only for last sample scroll_speed: 125ms scroll_mode: STOP lambda: |- /* // Sample 1 it.fill(COLOR_ON); it.rectangle(1, 1, 6, 6, COLOR_OFF); it.draw_pixel_at(4, 4, COLOR_OFF); it.draw_pixel_at(3, 3, COLOR_OFF); */ // Sample 2 //it.printdigit("A"); // Sample 3 /*char str[1]; dtostrf(id(template_number).state, 1, 0, str); it.printdigit(str); */ // Sample 4 //it.print(0,0, id(digit_font), "Joyeux Noel !"); // with scroll_enable: True number: platform: template name: "Template number" optimistic: true min_value: 0 max_value: 9 step: 1 id: template_number font: file: "fonts/pixelmix.ttf" id: pixelmix size: 8 0:00 Présentation des différentes configurations 1:45 Que va t'on faire ?? 2:35 Branchements 2:55 Afficher des formes géométriques 6:35 Ecrire une lettre sans font avec printdigit 7:33 Afficher des chiffres dynamiquement 10:35 Installation d'une police (font) 13:24 Activer le scroll pour afficher un texte long
