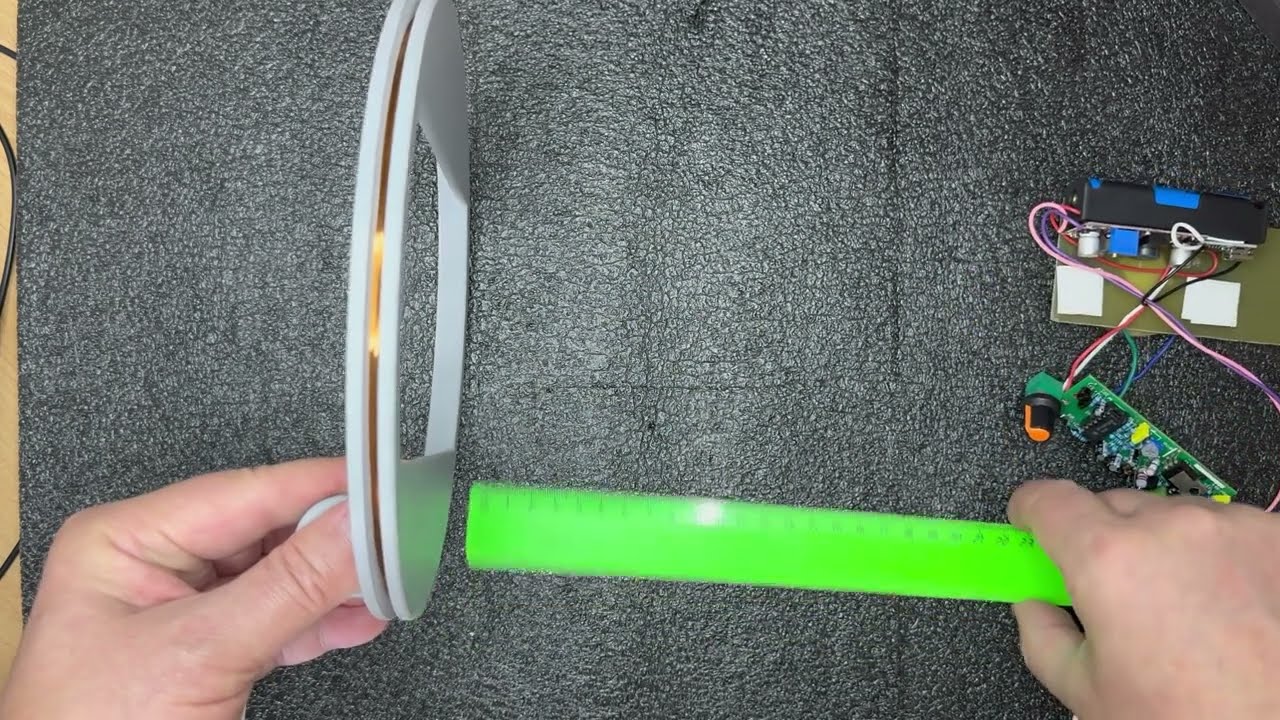

Собрал, проверил, работает. Металлоискатель "Пират". Простой способ улучшить чувствительность. Добрый день. Собрал металлоискатель "Пират". Очень хотелось быстрее проверить его в работе, поэтому сделал штангу из того, что было под рукой - использовал ручку от старого зонтика. Хотя у меня были и полипропиленовые трубы, решил попробовать именно такой вариант. Получилось интересно, насколько удобно - проверю в процессе использования. Добавить подлокотник потом не составит проблем - или распечатаю на 3д принтере, или найду что-то подходящее. Полный вес металлоискателя со штангой получился около 500 грамм. Во время сборки и настройки заметил важную особенность - при добавлении конденсаторов по питанию увеличивается чувствительность. Я добавил два конденсатора по 1000 микрофарад, общая ёмкость получилась около 3700 микрофарад. Но когда попробовал добавить ещё один такой же конденсатор, чувствительность неожиданно стала уменьшаться. Поэтому остановился на двух. Проблему с разъёмом решил достаточно просто - вместо стандартного разъёма 5и5 на 2и1 поставил 5и5 на 2и5, при этом штекер подключения катушки оставил прежний 5и5 на 2и1. Теперь соединение стало более плотным, и проблем с плохим контактом больше нет. С регулировкой громкости пришлось немного повозиться. Из переменных резисторов был в наличии только на 10 килоом со встроенным выключателем, поэтому используя его я подключил к нему параллельно резистор на 5 килоом. В результате регулируемое сопротивление уменьшилось до примерно трех килоом. В будущем планирую заменить этот резистор на подходящий переменный резистор с сопротивлением 1 - 2 килоома. Для удобства работы добавил светодиодную индикацию обнаружения металла. Теперь можно вести поиск в бесшумном режиме - при приближении к металлу увеличивается яркость светодиода. Возможно, позже заменю этот светодиод на двухцветный вариант: при начальном обнаружении он будет светиться зелёным, а при уверенном обнаружении - красным светом. Модуль зарядки аккумулятора с защитой работает просто прекрасно. Что касается преобразователей напряжения, то наилучшие результаты показал именно тот модуль, на котором я изначально собирал схему. Работа маленьких модулей преобразователей напряжения мне совершенно не понравилась - наблюдались очень большие пульсации. Даже установка дополнительных конденсаторов на выходе не особо помогла, пришлось бы ставить дополнительный фильтр по питанию. Почему же я выбрал именно этот модуль? Дело в том, что он обладает несколькими важными преимуществами. Во-первых, он может как повышать, так и понижать напряжение. Во-вторых, в нём уже присутствует фильтр на выходе, что обеспечивает небольшую пульсацию. И в-третьих, при разряде аккумулятора металлоискателя можно подключить любой внешний источник питания с напряжением от 3 до 30 вольт и продолжить поиск. Именно такую функциональность я и задумывал изначально. Теперь немного о схемных решениях. Генератор собран на микросхеме 555, которая имеет прекрасный встроенный драйвер для мосфета. Поэтому наиболее логичным решением будет подключение мосфета непосредственно к третьему выводу этой микросхемы через резистор. Вероятно, первоначально схема создавалась под биполярный транзистор - в этом случае для раскачки транзистора Т2 действительно нужен дополнительный транзистор Т1. Но для мосфета такое решение не является оптимальным. Настройку устройства производим двумя основными способами: подбором номинала резистора R7 и изменением количества витков на катушке. Остальные элементы схемы я не рекомендую изменять, особенно если вы не до конца понимаете принципы работы металлоискателя - там всё уже тщательно подобрано и исправлено. То же самое касается и делителя на операционном усилителе – так же не стоит без необходимости изменять коэффициент усиления, не разобравшись в работе схемы. Единственное исключение - если вы решите применить другой операционный усилитель, в этом случае можно пересчитать номинал резистора R11, который как раз и задаёт коэффициент усиления операционного усилителя. Конечно, я вполне могу ошибаться в некоторых своих выводах. Если у вас есть замечания или предложения - обязательно напишите в комментариях, буду рад обсудить! Если вы досмотрели ролик до этого момента поставите лайк и подпишитесь на канал, это вам ничего не стоит, а для меня энергия для создания новых роликов. Хорошего Вам дня.
