Topraklama Tipine Göre Dağıtım Şebekeleri | TN, TT, IT Şebekeler

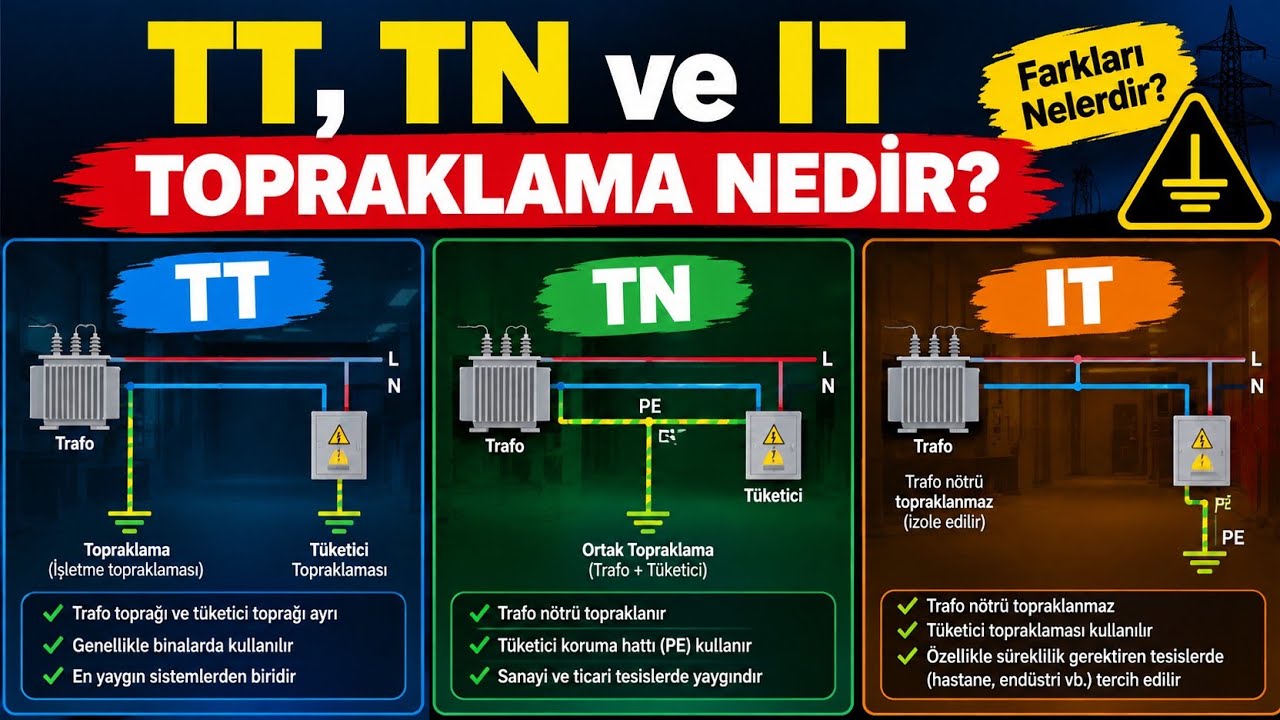

TN Sistem TT Sistem IT Sistem Bağlantı şekillerine göre adlandırılan bu sistemlerde 1. harf trafonun toprak durumunu, 2. harf cihazların toprak durumunu göstermektedir. T toprak, N Nötr I İzole olarak adlandırılabilir. TN Şebeke: Bu şebeke tipi en yaygın sistemdir. TN sistemlerinde doğrudan topraklanmış bir nokta bulunur ve tesisatın açıktaki iletken bölümleri bu noktaya koruma iletkeni (PE) ile bağlanır. Bu yapılan işlem işletme topraklamasıdır. TN tipi şebeke de koruma topraklamasına ve sıfırlamaya müsaade edilir. TN sistemi, nötr (N) ve koruma iletkenlerinin (PE) düzenlenmesine göre üç tipe ayrılır; TN – C Sistemi TN – S Sistemi TN – C – S Sistemi TN – C Sistemi Tesise ait bütün madeni kısımlar, koruma ve nötr iletkenleri birleştirilerek şebekenin tamamından ortak bir iletken (PEN) olarak çekilir. TN – S sisteminden tesise ait bütün madeni kısımlar, PE koruma hattı üzerinden işletme topraklamasına bağlanır. Koruma ve nötr iletkenleri şebekenin tamamı boyunca ayrı ayrı çekilir. TN – C – S Sistemi Bu sistem de koruma ve nötr iletkenleri, şebekenin bir bölümünde ayrı ayrı, bir bölümünde de ortak bir iletken olarak çekilir. TN sistemler de (şebeke) koruma önlemi olarak genelde sıfırlama olarak adlandırılan önlem kullanılır. TT Şebekeler TT şebekelerde şebekenin yıldız noktası topraklanır; böylece işletme topraklaması yapılır. Şebekeye bağlanacak cihazların metal kısımları ise işletme topraklamasından ayrı olarak topraklanır. IT şebekelerde trafonun yıldız noktası toprağa karşı tamamen yalıtılmış veya yüksek empedansa sahip bir eleman ( bobin , direnç) üzerinden topraklanmıştır. Bu şebekeye bağlı cihazlar yine topraklanır.
