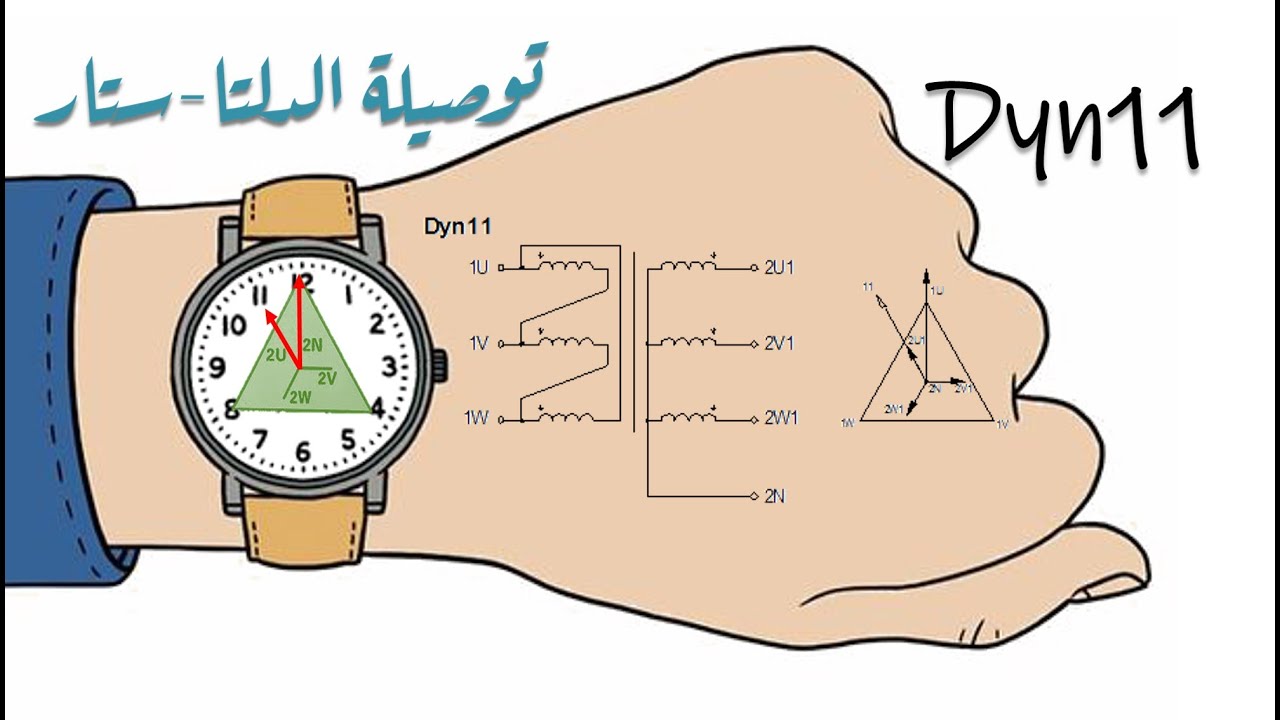

ما هي الVector Group ؟ و ما معنى Dyn11؟ و ما معنى Yd11 ؟ #ال Vector Group و هو مصطلح يطلق ع المجموعة الاتجاهية لمحولات القدرة الكهربائية و يعتبر توافقها شرط من شروط ربط المحولات ع التوازي و ال Vector Group طريقة توصيل ملفات الجهد العالي و المنخفض للمحول و كذلك زاوية الازاحة الطورية phase displacement بين ملفات الجهد المنخفض و ملفات الجهد المرتفع أو بشكل اخر زاوية تأخرLag أو تقدمLead ملفات الجهد المنخفض عن ملفات الجهد المرتفع كيف نقرأ المجموعة الاتجاهية لمحولات القدرة الكهربائية ؟ D Hv side delta , Y Hv side star , d lv side delta y lv side star 0-12 Phase displacement in terms of clock position Multiples of 30° phase displacement of LV winding with reference to HV winding( lag or lead مثال عملى ماذا نعنى ب Dyn11 Dyn11 D high Voltage Side delta Connected جهة الضغط العالي ربط الملفات مثلثي دلتا y Low Voltage Side Star Connected جهة الضغط الواطئ ربط الملفات نجمي ستار n Neutral الخط المحايد أو المتعادل أو البارد 11 phase displacement 11 تبعا للساعة 11 11' Oclock زاوية الازاحة الطورية: جهد ملفات الستار الثانوي يتقدم ع الدلتا الابتدائي ب 30 درجة كيف نحسب ال phase displacement ؟ حاصل ضرب الرقم الأخير 11× [30] =330 لمعرفة كيفية الرسم الاتجاهى لها والتوصيل تابع الفيديو لتفهم التفاصيل والشرح ما معنى dyn11 او yd6 او Ynd11 او ما هى المجموعة الاتجاهية للمحول وصلى اللهم على سيدنا محمد وعلى اله وصحبة وسلم نقاط البحث الفيكتور جروب للمحولات Vector group كيفية رسم الفيكتور جروب للمحولات YD connection DY11 YY11 المجموعة الاتجاهية للمحولات الرسم الاتجاهى الفيكتور جروب Vector group for transfer اختبارات مهندسين كهرباء اختبارات فنيين كهرباء اختبارات مهندسين وفنيين كهرباء مقابلات مهندسين وفنيين كهرباء مقابلات فنيين كهرباء interview with electrical engineer امتحان فنيين كهرباء امتحان مهندس كهرباء امتحانات لوزارة الكهرباء المجوعة الاتجاهية للمحولات الفيكتورجروب للمحولات محولات الكهرباء محطات الكهرباء محطات الإنتاج محطات التوليد محطات النقل الكهرباء محطات التوزيع عالم الكهرباء محمد محسن ابو محسن
