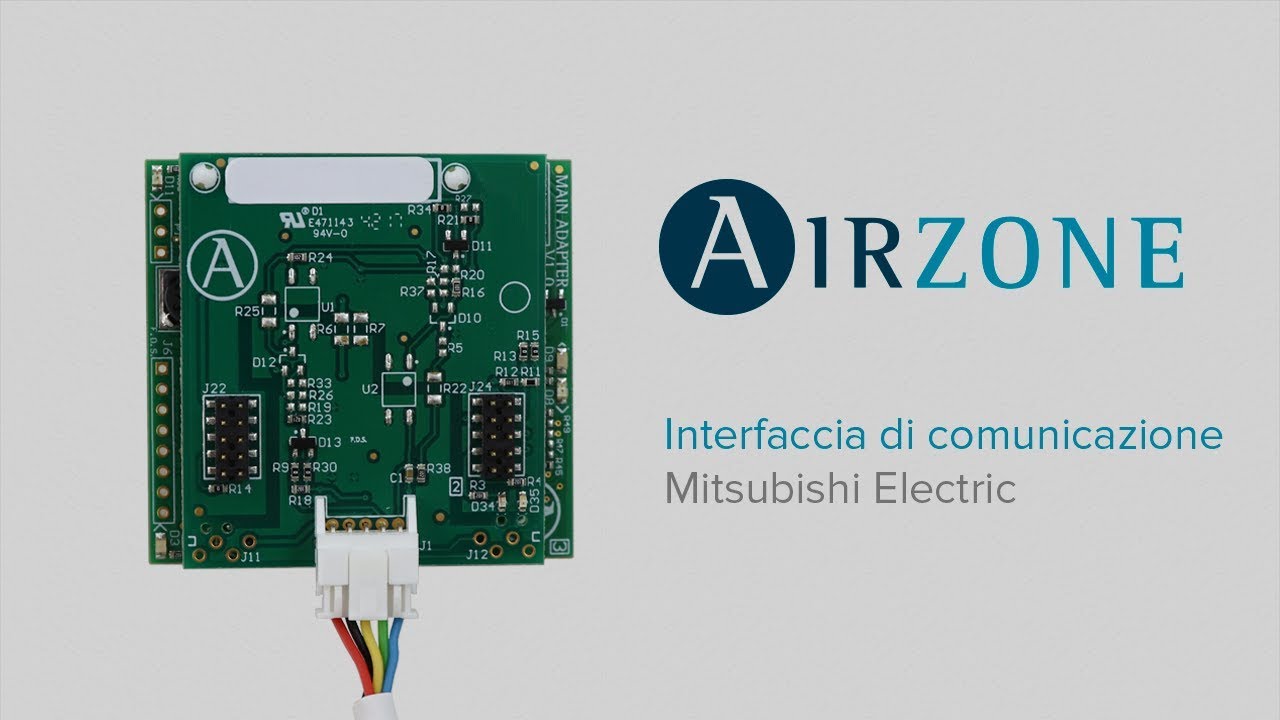

Interfaccia di comunicazione tra le unità Mitsubishi Electric Ecodan e i sistemi Airzone. Collegamento e alimentazione mediante bus unità della centrale di controllo produzione Airzone (AZX6CCPWSCC). Prodotto sviluppato e testato insieme al costruttore. Funzionalità: • Comunicazione bidirezionale dei parametri basici di controllo in base alla domanda del sistema di controllo Airzone. • Lettura degli degli errori dell’unità controllata. • Impostazione della temperatura dell’acqua di produzione (ACS e di mandata) in base alla domanda. 1) Partendo dalla configurazione per difetto, il controllo dell’unità Ecodan deve essere configurato nel modo seguente per il suo corretto funzionamento: Verificare che il blocco di climatizzazione dell’unità Ecodan sia disabilitato. Configurare il modo di funzionamento come mandata d’acqua (caldo/ freddo). 2) Sospendere l’alimentazione dell’unità e quella del sistema Airzone. 3) Rimuovere il pannello del display frontale dell’unità Ecodan. Configurare il microswitch SW2-1 su ON. Configurare il microswitch SW3-4 su ON se dispone di misuratore per il consumo elettrico dell’unità. 4) Collegare l’interfaccia Airzone alla porta CN105 con il cavo fornito da Airzone. 5) Collegare l’altra estremità del cavo al connettore dell’interfaccia (J1). 6) Collegare l’entrata IN1 dell’unità con le uscite di domanda della centrale di controllo produzione (AZX6CCPWSCC). 7) Alimentare l’unità e il sistema Airzone. Verificare i LED dell’interfaccia (vedi sezione Autodiagnosi). Importante: Una volta effettuate le configurazioni iniziali, l’unità interna deve rimanere sempre accesa per il corretto funzionamento dell’impianto. Per maggiori informazioni sui nostri prodotti utilizzi il nostro sito dedicato myzone.airzoneitalia.it
