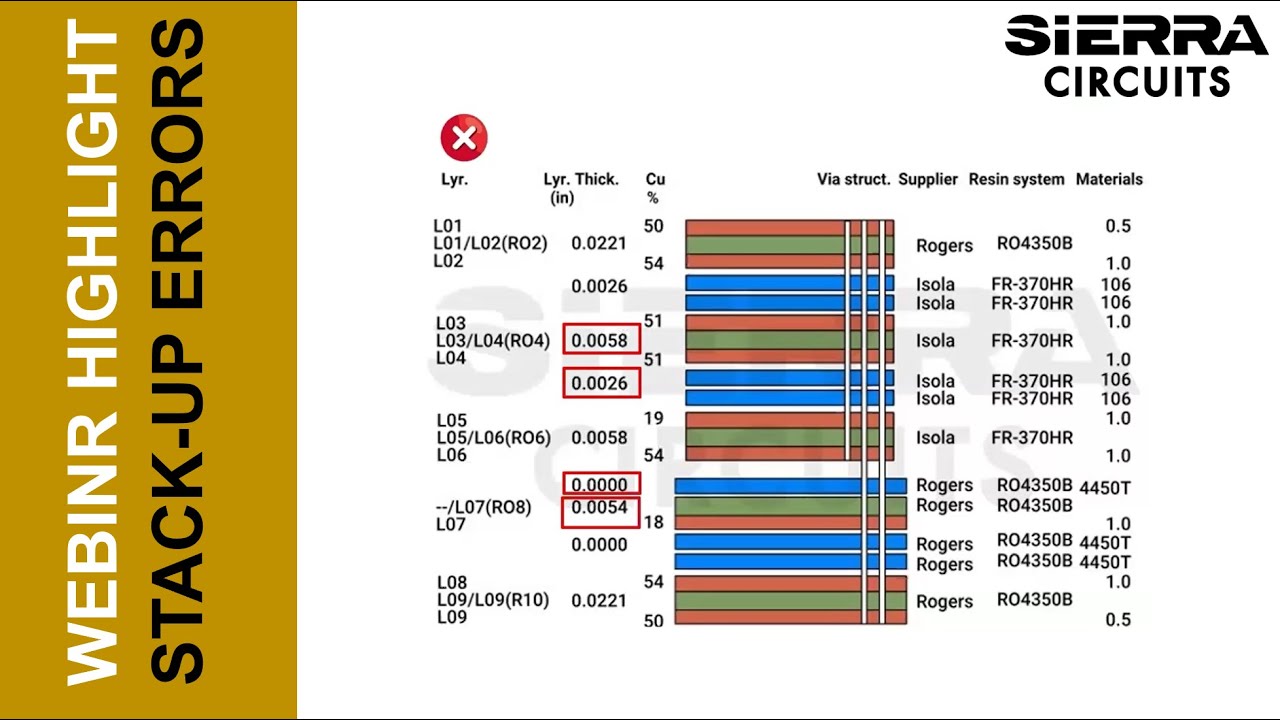

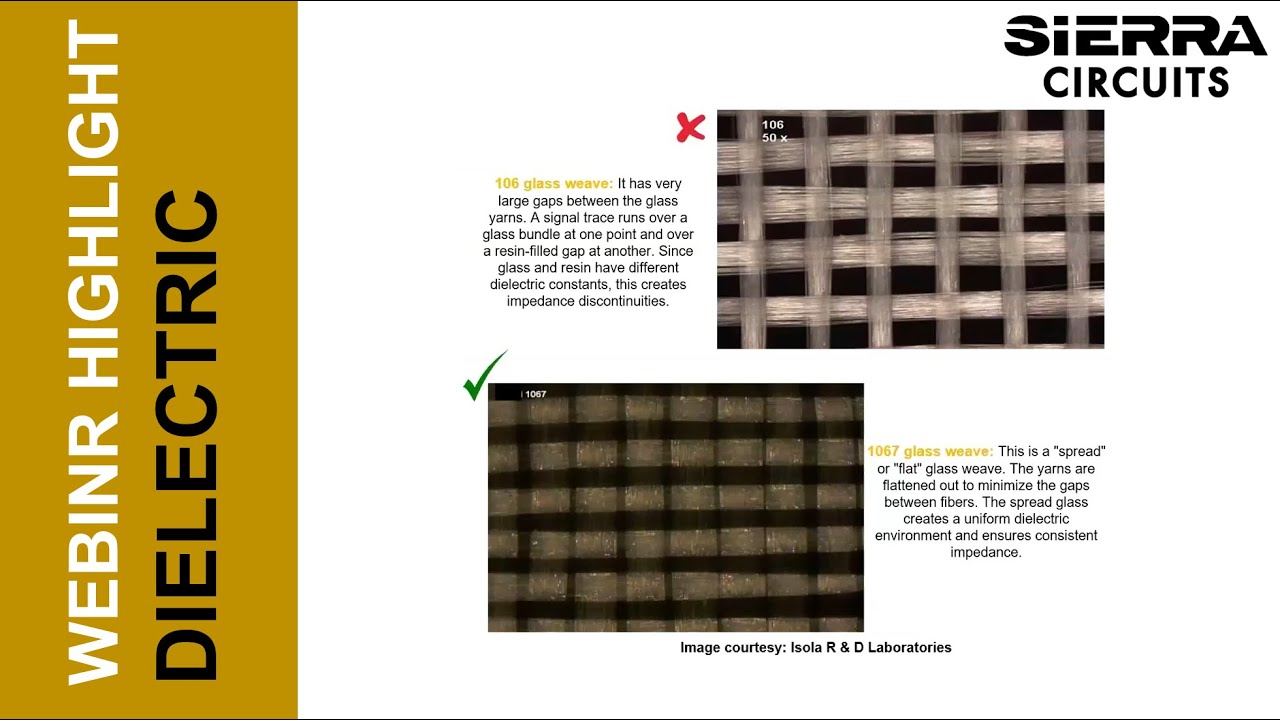

В проектировании высокочастотных печатных плат структура платы — это не просто структурный элемент, она определяет характеристики радиочастотной платы. Неправильно спроектированная структура может привести к потерям на входе, проблемам с импедансом, искажению сигнала и электромагнитным помехам. От базовых прототипов до плат миллиметрового диапазона точность проектирования структуры платы имеет решающее значение для поддержания качества сигнала. В этом вебинаре Вандана CC, координатор инженерных проектов в Sierra Circuits, расскажет о следующем: • Практические стратегии проектирования радиочастотных структур: как определить рабочую частоту, контролируемый импеданс, геометрию дорожек и стратегию заземления еще до выбора материалов. • Выбор материалов: выбор ламинатов со стабильной диэлектрической постоянной (Dk) и низким коэффициентом диссипации (Df) для уменьшения потерь и фазовых искажений. Примеры включают Rogers RO4350B, Isola Astra MT77 и Panasonic Megtron 6. • Конфигурация опорной плоскости: размещение сигнальных слоев близко к опорным плоскостям, добавление защитных/сшивающих переходных отверстий и поддержание надлежащего расстояния между переходными отверстиями для экранирования и изоляции от поля. • Структуры линий передачи: понимание того, когда следует использовать заземленные копланарные волноводы (GCPW), микрополосковые линии или полосковые линии в зависимости от вашей структуры и ограничений трассировки. • Изготовление и технологичность: учет допусков слоев, вариаций диэлектрика и сотрудничество с производителями для обеспечения точной и выполнимой структуры. • Рекомендации по документированию: фиксация целевых значений импеданса, характеристик материалов и назначения слоев для обеспечения воспроизводимости и надежности вашей ВЧ-схемы. О Вандане CC: Имея степень магистра физики и опыт исследований и преподавания, Вандана сочетает глубокие технические знания с практическим опытом проектирования печатных плат. В компании Sierra Circuits она координирует проекты, разрабатывает инженерные инструменты, создает технический контент и поддерживает научно-исследовательские работы, соединяя инновации с практическим применением. ******************************************* УГОЛОК ПРОЕКТИРОВЩИКА ПЕЧАТНЫХ ПЛАТ Форум по печатным платам SierraConnect: https://sierraconnect.protoexpress.co... Семинары и вебинары: https://www.protoexpress.com/events/?... Руководства по проектированию: https://www.protoexpress.com/pcb-desi... Проектирование печатных плат Инструменты: https://www.protoexpress.com/tools/?u... Продукция и услуги Sierra Circuits: https://www.protoexpress.com/products... Подписывайтесь на нас в LinkedIn: Амит Бахл, специалист по печатным платам:   / amit-bahl-sierra-circuits   Sierra Circuits:   / sierra-circuits-inc   SierraConnect:   / sierraconnect
