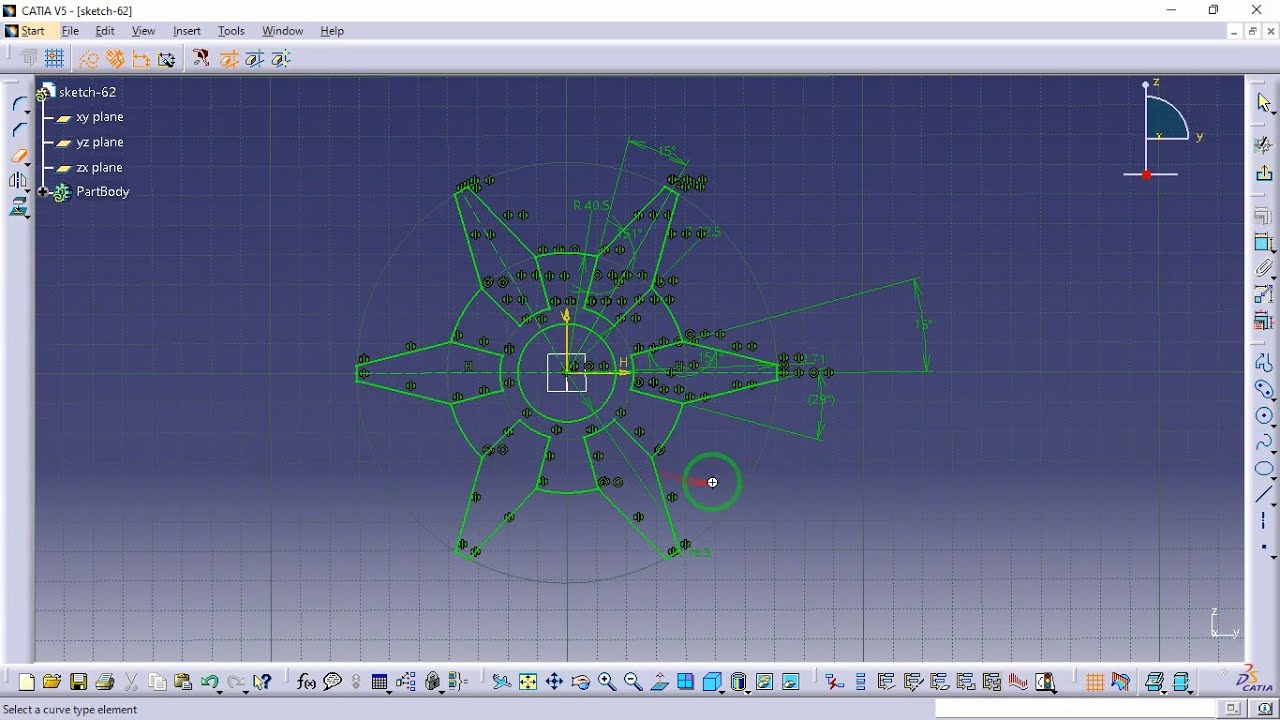

آموزش CATIA – ویدیو 73 | تمرین Sketch با Horizontal، Coincidence، Symmetry و Quick Trim

در ویدیو 73 از مجموعه آموزش Sketch نرم‌افزار CATIA، یک تمرین بسیار مهم و کاربردی انجام می‌دهیم که ترکیبی از 4 قید اصلی اسکچ + یک دستور بسیار پراستفاده یعنی Quick Trim را شامل می‌شود: Horizontal – Coincidence – Symmetry – Dimensional Constraint – Quick Trim این ویدیو برای کنترل دقیق اسکچ، اصلاح هندسه و ایجاد فرم‌های استاندارد و تمیز بسیار ضروری است. 🔷 قیدها و دستورهای استفاده‌شده در این تمرین 🔹 Horizontal Constraint (قید افقی) در این بخش یاد می‌گیرید: تثبیت کامل خطوط در جهت افقی جلوگیری از دوران ناخواسته ایجاد ساختار پایدار و حرفه‌ای در اسکچ این قید یکی از پایه‌ای‌ترین ابزارهای کنترل در اسکچ است. 🔹 Coincidence Constraint (قید انطباق) در این تمرین می‌آموزید: اتصال دقیق نقاط به یکدیگر یا به خطوط حذف فاصله‌ها و شکاف‌های ناخواسته ایجاد مسیرهای بسته و استاندارد Coincidence برای هر اسکچ حرفه‌ای ضروری است. 🔹 Symmetry Constraint (قید تقارن) در این ویدیو مشاهده می‌کنید: چگونه دو المان را نسبت به یک محور یا خط مرجع متقارن کنید ساخت هندسه‌های متعادل و منظم کاهش حجم کار با حذف تکرار طراحی Symmetry یکی از کلیدی‌ترین ابزارها برای ساخت فرم‌های دقیق و متوازن است. 🔹 Dimensional Constraint (قید ابعادی) در این بخش یاد می‌گیرید: کنترل کامل اندازه‌گذاری‌ها (طول، فاصله، قطر، شعاع) پارامتریک کردن کامل اسکچ رساندن طرح به وضعیت Fully Constrained این قید اساس طراحی مهندسی دقیق در CATIA است. 🔹 Quick Trim (دستور برش سریع) یکی از پراستفاده‌ترین دستورات برای تمیزکاری و اصلاح اسکچ. در این ویدیو می‌آموزید: حذف سریع بخش‌های اضافی خطوط و منحنی‌ها آماده‌سازی طرح برای قیدگذاری دقیق ایجاد هندسه‌ای تمیز، ساده و قابل کنترل افزایش سرعت طراحی با برش هوشمندانه و سریع Quick Trim ابزار اصلی برای کنترل نهایی اسکچ است. 🎯 نتیجه این تمرین در پایان ویدیو 73 قادر خواهید بود: ✔ ترکیب همزمان قیدهای افقی، انطباق، تقارن و ابعادی را اعمال کنید ✔ با Quick Trim هندسه را سریع و دقیق اصلاح کنید ✔ اسکچ‌هایی تمیز، پایدار و استاندارد طراحی کنید ✔ تمامی خطوط و نقاط را در جای دقیق خود تثبیت کنید ✔ طرح را برای مدل‌سازی سه‌بعدی بدون هیچ خطایی آماده کنید این تمرین برای طراحان صنعتی، مهندسین مکانیک و کاربران CATIA بسیار ارزشمند است. #CATIA #آموزش_کتیا #Sketch #Horizontal #Coincidence #Symmetry #Dimensional #Constraint #QuickTrim #CAD #MechanicalEngineering #طراحی_صنعتی
