Pięcioosiowe centrum obróbcze SCM TECH Z5 5200

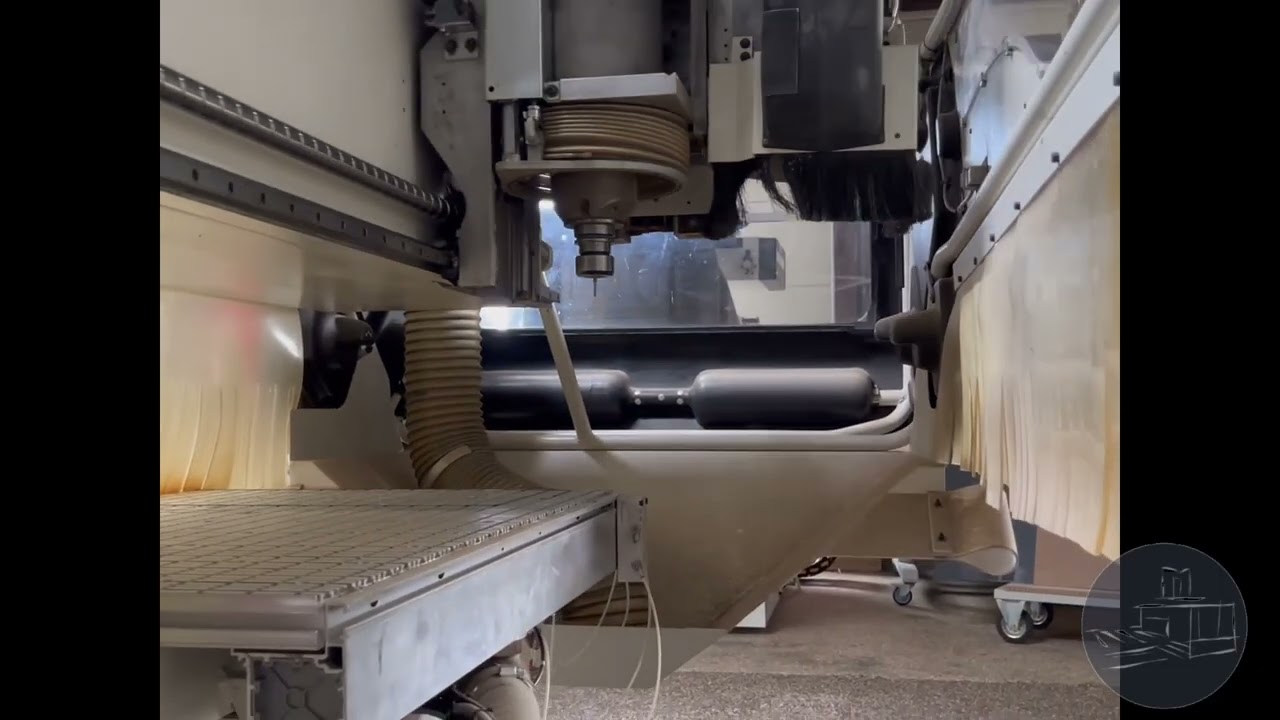

Pięcioosiowe centrum obróbcze SCM TECH Z5 5200 zostało wyprodukowane w 2015 roku we Włoszech, przez SCM Group SPA. Jest to centrum wiertarsko-frezarskie przeznaczone do obróbki płyt drewnianych, wiórowych, sklejki i różnych płyt drewnopodobnych. To maszyna o otwartej wspornikowej konstrukcji, wyposażona w belkowy stół roboczy i służy do wykonywania wierceń pionowych na powierzchni płyty, wierceń poziomych na wszystkich czterech stronach, wpustów za pomocą frezu piłkowego wzdłuż osi „X” i standardowego frezowania. Centrum obróbcze SCM TECH Z5 5200 wyposażone jest w sterowanie CNC z oprogramowaniem Xylog, głowicę PRISMA TS 5 i specjalne oprogramowanie Routo Five do obróbki pięcioosiowej. Parametry techniczne centrum obróbczego SCM TECH Z5 5200 Osie: Skok osi X–Y: 5714 – 1892 mm Prędkość wektorowa osi X–Y: 60 m/min (opcja rozszerzona: 84 m/min) Stół roboczy: Liczba stołów / liczba ssawek dla każdego stołu: 8 – 2 typ standard (+ dodatkowe 16 szt.) Liczba standardowych ograniczników dla każdego stołu – pozycja: 2 rzędy Pompa próżniowa: 250 m³/h Głowica wiertarska F18: Wrzeciona pionowe (standard): 12 Wrzeciona poziome (standard): 6 (4X – 2Y) Zintegrowana tarcza na osi X: 120 – 6000 obr./min Moc silnika: 2,2 kW (3 KM) Wrzeciono elektryczne pięcioosiowe: Standardowa moc silnika (S1): 11 kW (15 KM) Oś A: nieograniczona Oś C: -/+ 200 Zabezpieczenia: Kabina ochronna zabezpieczająca części ruchome System odprowadzania odpadów i odpylania Maksymalna prędkość wrzeciona: 24 000 obr./min Oprogramowanie: XILOG MAESTRO – oprogramowanie podstawowe ROUTO FIVE – oprogramowanie do projektowania obróbki przestrzennej 3D Magazyn narzędzi: Magazyn narzędzi na wózku osi X: 16 miejsc ruchomych 10 miejsc bocznych stałych (* X – odległość między ogranicznikami, * Y – odniesienie frezu od środka) Budowa i wyposażenie centrum SCM TECH Z5 5200 Korpus maszyny i stół roboczy: -Stalowa konstrukcja z szafą elektryczną zintegrowaną z korpusem. Dostępny w dwóch różnych długościach i wyposażeniem ze stołem standardowym lub TV Ruchome ramię: ze spawaną stalową płytą o żebrowanej konstrukcji zabezpieczenia typu bumpers Agregat roboczy: składa się z głowicy wiertarskiej z pionowymi/poziomymi wrzecionami i zintegrowaną tarczą oraz wrzecionem elektrycznym SCM z HSK 63F wymiennikami narzędzia Ruch ramienia i agregatu roboczego: Ruch wzdłuż osi „X”, „Y” i „Z” z wykorzystaniem liniowych prowadnic i przekładni śrubowych Ruch w osi X (ruchome ramię) z wykorzystaniem mechanizmu zębatkowego o helikoidalnych zębach Ruch w osi Y i Z z wykorzystaniem przekładni śrubowych o wstępnie obciążonym systemie Pozycjonowanie agregatu i ruch maszyny realizowane za pomocą cyfrowych silników bezszczotkowych Jednostka sterująca: Jednostka sterująca zaprojektowana dla centrów wiertarskich i frezarskich i interfejs operatora Xylog zainstalowany na PC Pc-Office: system operacyjny Windows XP kolorowy monitor 15” LCD klawiatura Qwerty przenośny panel sterowania oprogramowanie Xylog Maestro Oprogramowanie Xylog Maestro: programowanie parametryczne, graficzne i ISO import plików DXF I ASCII interpolacja liniowa i kołowa w trzech kierunkach, z liniową interpolacją w przestrzeni oraz interpolacja śrubowa w wybranym kierunku prowadzony edytor z graficzną i syntaktyczną pomocą dla operacji wiercenia i frezowania automatyczna optymalizacja wiercenia oraz cykli zmiany narzędzia możliwość dokonania zmiany początku elementu w celu wykonywania obróbki elementów o specjalnych kształtach lub profilach CAD/CAM Routocam (SCM) – kompletny interfejs AlphaCam Wyposażenie dodatkowe: kalkulator on-line dla obliczanych danych symulacja realizacji programu zastosowanie kodów kreskowych ze zintegrowanym oprogramowaniem autodiagnostyka i sygnalizowanie możliwych błędów lub uszkodzeń w języku użytkownika pojedyncze operacje do ręcznego sterowania kolejnymi etapami programu Konfiguracja: interfejs operatora w języku użytkownika (I – GB – F – D – E) graficzna konfiguracja głowicy obróbczej podwójny override do regulacji prędkości pozycjonowania agregatu roboczego wybór prędkości obróbki zarządzanie funkcją SCM CNC – JERK dla dynamicznego sterowania przyspieszaniem/zwalnianiem dodatkowe Oprogramowanie Routo Five do projektowania przestrzennego obróbki na maszynie pięcioosiowej Głowica - Jednostka frezarska Prisma KS: moc: 11 kW : uchwyt narzędziowy HSK F 63 oś A – nieograniczona oś C- +/-200 prędkość obrotowa wrzeciona 1500-24000 obr/min (S1 /11 kW ) stała moc silnika od 12000 do 18.000 obr/min obrót w prawo i w lewo inwerter dla płynnej regulacji prędkości i szybkiego zatrzymywania rotacji chłodzenie płynem z wymiennikiem ciepła kaptur odciągu wokół całego obwodu (200 mm średnica) https://www.maszyneria.pl/piecioosiow...
