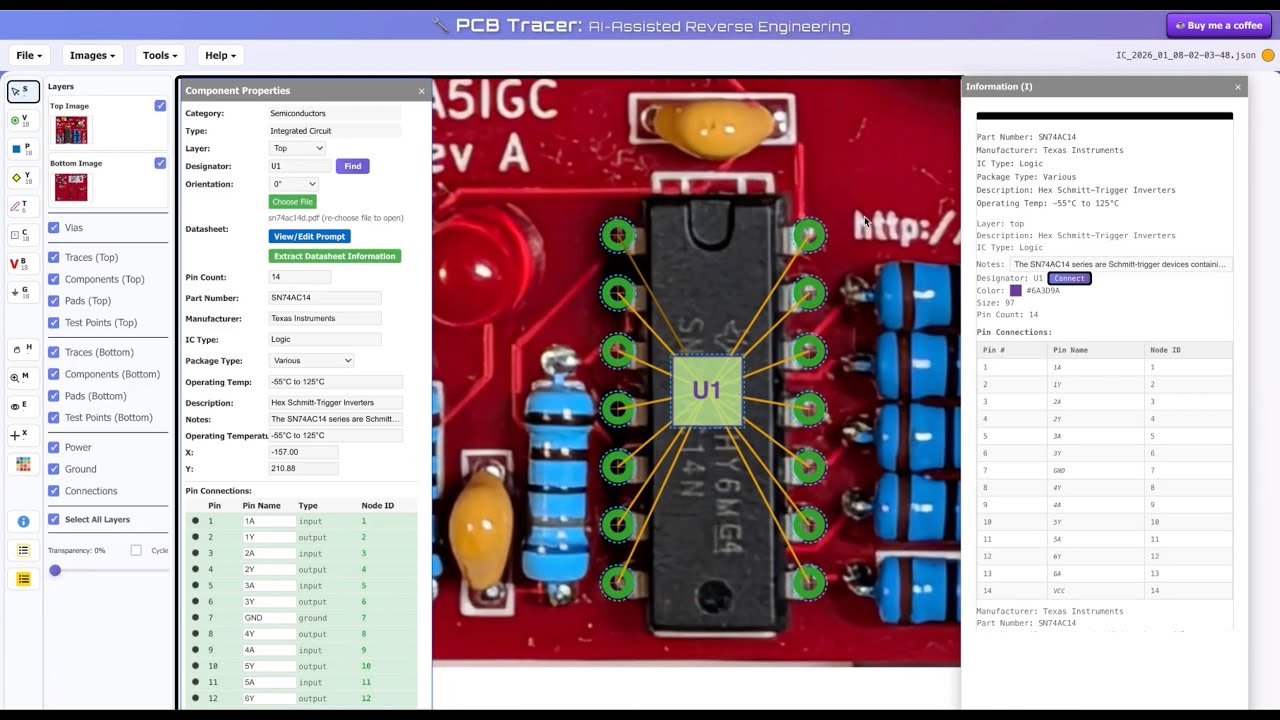

Посетите https://pcbtracer.com/, чтобы попробовать приложение. Установка не требуется. Видео с советами по фотосъемке печатных плат:    • PCB Photography Tips   PCB Tracer — это веб-приложение, разработанное с целью упростить и сделать более приятным поиск и устранение неисправностей в электронике и обратное проектирование. Оно основано на объектном подходе и имеет большой набор свойств объектов, поэтому содержит гораздо больше данных, чем обычная программа для рисования. В этом видео объясняется, как выравнивать фотографии печатных плат с помощью инструментов, которые делают эту задачу быстрой и простой. После выравнивания автоматический ползунок прозрачности создает виртуальный рентгеновский снимок, что позволяет легко отслеживать дорожки и сигналы. Программа предоставляет 14 различных слоев для индивидуального управления фотографиями, электрическими компонентами, дорожками, переходными отверстиями, контактными площадками, объектами питания и заземления. Также имеется встроенная электронная таблица с возможностью поиска для хранения заметок по проекту и измерений. PCB Tracer также предоставляет библиотеку распространенных объектов электронных компонентов. Библиотека включает в себя универсальный объект интегральной схемы (ИС), а также функцию автоматического создания данных одним щелчком мыши, которая собирает данные из PDF-документов для заполнения универсального объекта ИС, превращая его в конкретный объект ИС. Важно отметить, что все объекты, размещенные и соединенные на холсте, создают «реальные» соединения, поскольку все объекты соединены с помощью уникальных идентификаторов узлов. Таким образом, представляется возможным преобразовать сохраняемый программой JSON/текстовый файл в списки соединений сторонних производителей (эта функция в настоящее время находится в разработке).
