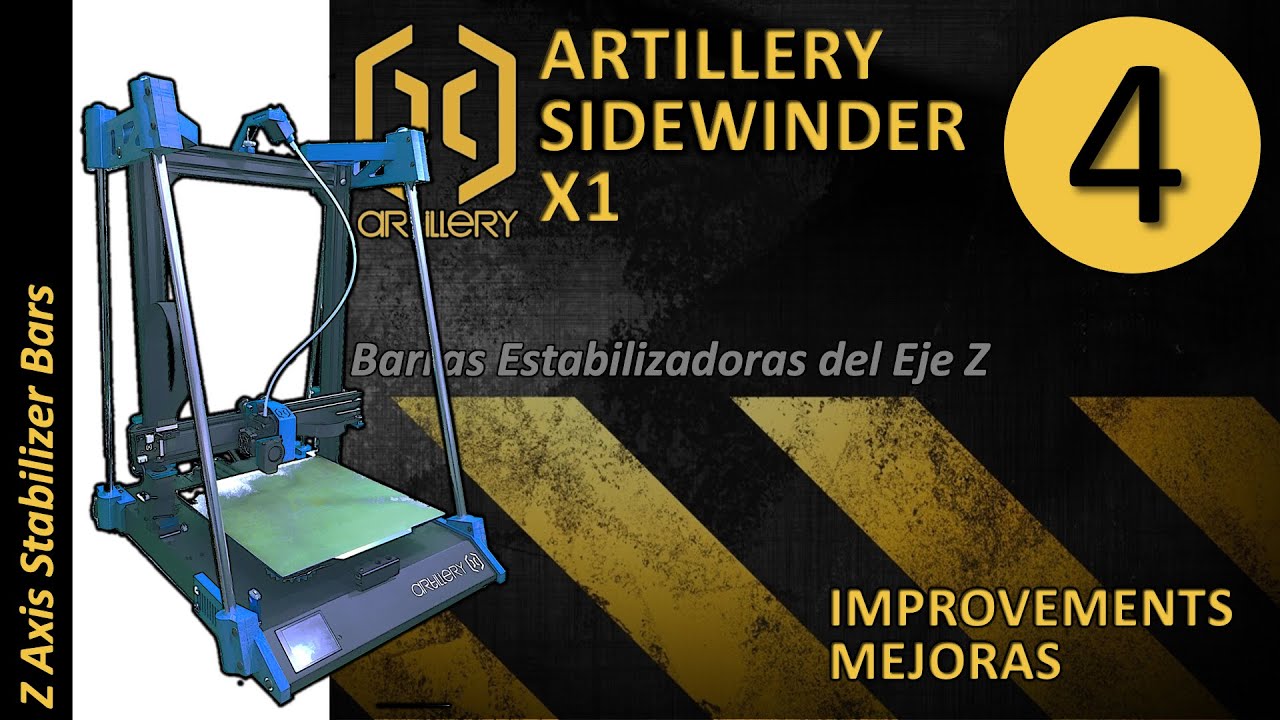

(4) Z Stabilizer Bars, Artillery Sidewinder X1 Improvements Mejoras

Z STABILIZER BARS - BARRAS ESTABILIZADORAS Z Las impresoras fabricadas con perfiles en V, suelen imprimir piezas con irregularidades/artefactos leves en la parte alta de Z de las piezas, esto se debe a que conforme subimos en Z, la pieza se acerca a su masa máxima, generándose entonces las máximas inercias por el movimiento de la cama y la pieza impresa a lo largo del eje Y, ... a más masa más inercia, ... a más inercia más vibración, vibraciones que se propagan a todo el cuadro, siendo más notables en Z, es decir en los dos perfiles V de aluminio verticales, que guían el recorrido del puente X que sujeta el extrusor. Aumentar la rigidez del cuadro ayuda a reducir estas irregularidades. Busque diseños de barras estabilizadoras, encontré comerciales y otros libres en Thingiverse, pero todos adolecían de falta de rigidez por no estar bien anclados al cuadro. El diseño que propongo de dos barras cumple los requisitos de rigidez para la mayoría de los propósitos de impresión, el de 4 barras aporta la mayor rigidez posible aunque se aumente de forma exigente la aceleración. ------ Printers made with V profiles, usually print parts with slight irregularities / artifacts in the upper part of Z of the pieces, this is because as we go up in Z, the piece approaches its maximum mass and the accelerations / inertias of the assembly of the bed and the printed piece, the more mass more inertia, the more inertia the more vibration, vibrations that spread throughout the frame, being more noticeable in Z, that is, in the two vertical aluminum V profiles, which guide the path of the X bridge that holds the extruder. Increasing the rigidity of the frame helps to reduce these irregularities. Look for stabilizer bar designs, found commercials, and free ones on Thingiverse, but they all suffered from lack of rigidity for not being well anchored to the frame. The proposed two-bar design meets the stiffness requirements for most printing purposes, the 4-bar design provides the highest possible stiffness even though acceleration is increased dramatically. ------- * * * * * * * * * * * * * * * * * * Feedback Channel https://bit.ly/2SR397u * * * * * * * * * * * * * * * * * * Diseño Estabilizador Dos Barras Aluminio (Público) Two Aluminum Bars Stabilizer Design (Public) https://bit.ly/2WQIjIb Diseño Estabilizador Cuatro Barras Aluminio (Donación) Four Aluminum Bars Stabilizer Design (Donate) https://bit.ly/35az0VE Tuerca V-Lot 5mm M5 M5 5mm V-Slot NUT https://bit.ly/2UtMdp2 Tornillo M5 30mm 30mm M5 Screw Bolt https://bit.ly/2UJCutu Escuadra Aluminio 90º 90º Aluminum Corner Angle Braket https://bit.ly/2WUECBy Barras de aluminio - Aluminum Bars -16mm diameter - 1 meter Spanish Malls - Bricomart 1mm thickness - Leroy 1.5mm Thickness Hay que cortar las barras a 72cm aproximadamente The bars must be cut to approximately 72cm Muchas gracias por vuestra compresión y ayuda. Thank you very much for your understanding and help.
