---------OTIMIZAÇÃO FRESAR CAVIDADE EM RAMPA QUADRADO/RETANGULAR---------

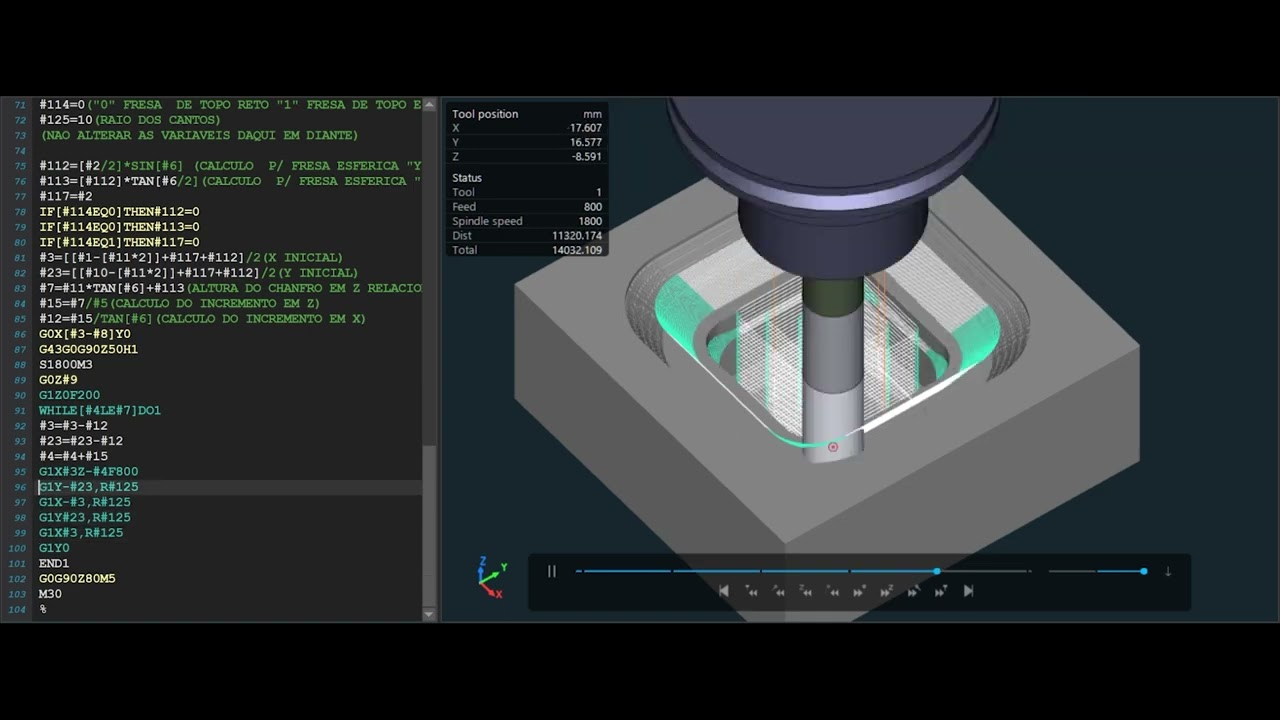

--------OTIMIZAÇÃO FRESAR CAVIDADE EM RAMPA QUADRADO/RETANGULAR-------- O0078(FRESAR CAVIDADE EM RAMPA QUADRADO/RETANGULAR) (PROGRAMADO POR JEREMIAS FERRAZ) G69 G91G28G0Z0 G90 G49T1M6G54G90G40G0(FRESA DIAMETRO 11MM) G43G0G90H1Z50.0 S1800M3 #25=0(ANGULO DE ROTACAO DA CAVIDADE) G54 G68X0Y0R#25(ROTACAO DO SISTEMA DE COORDENADAS) #101=0("Z" INICIAL) #102=0.5(INCREMENTO EM "Z" DESBASTE P/ ALIVIO DA CAVIDADE EM RAMPA ) ( *****ATENCAO ) ( #103 DEVERA TER O MESMO VALOR DO CALCULO DA VARIAVEL #7 ) #103=-10.722(PROFUNDIDADE FINAL EM "Z" VALOR NEGATIVO) ( *****ATENCAO ) ( #104 E #105 DESBASTE P/ ALIVIO DA CAVIDADE EM RAMPA ) #104=38(COMPRIMENTO INFERIOR DA CAVIDADE NO SENTIDO DO EIXO "X") #105=30(COMPRIMENTO INFERIOR DA CAVIDADE NO SENTIDO DO EIXO "Y") #107=11(DIAMETRO DA FRESA) #108=8(RAIO DOS CANTOS) #109=800(AVANCO DA FRESA) #110=2000(ROTACAO DA FRESA) #123=3(APROXIMACAO DE SEGURANCA EM Z) ( NAO ALTERAR AS VARIAVEIS DAQUI EM DIANTE ) #104=#104/2 #105=#105/2 #107=#107/2 #112=#104-#107 #113=#105-#107 #116=0(INICIO EM X) #117=0(INICIO EM Y) #122=[#107*75]/100(75 PORC. DA FRESA P/ INCREMENTO) G54G90G40G0X0Y0S#110M3 G43G0Z100H1M8 G0Z#123 G1Z1F200 G1Y[#107/2] N5 #101=[#101-[+#102]] IF[#101LT#103]THEN#101=#103 G3J-[#107/2]Z#101F200 #116=0(INICIO EM X) #117=0(INICIO EM Y) G2J-[#107/2]Z#101F200 IF[#108LE#107]THEN#108=#107(***) WHILE[#116LT#112]DO1(CONTROLE RELACIONADO AO COMPRIMENTO MAIOR) #118=#108-#107 #116=#116+#122 #117=#117+#122 IF[#116GE#112]THEN#116=#112 IF[#117GE#113]THEN#117=#113 G1Y-#117F#109 G1X#116,R#118 G1Y#117,R#118 G1X-#116,R#118 G1Y-#117,R#118 G1X0 END1 G91G0Z1 G90G0Y[#107/2] IF[#101GT#103]GOTO5 G90G0Z5 #18=0(NAO ALTERAR) N1 #1=60(COMPRIMENTO SUPERIOR DA CAVIDADE NO SENTIDO DO EIXO "X") #2=50(COMPRIMENTO SUPERIOR DA CAVIDADE NO SENTIDO DO EIXO "Y") #4=0(Z INICIAL NAO ALTERAR) #5=40(NUMERO DE PASSES P/ INCREMENTO EM Z) #8=11(DIAMETRO DA FRESA) #6=65(ANGULO DA RAMPA RELACIONADO COM A FACE) #9=3(DISTANCIA DE SEGURANCA AFASTAMENTO EM Z) #10=10(RAIO DOS CANTOS) #11=5(COMPRIMENTO PARA CALCULO DA INCLINACAO DA RAMPA) ( AJUSTAR VALORES DA DIVISÃO DE PASSES LATERAIS CONFORME NECESSIDADE ) ) #20=2.5(AJUSTE P/ PRIMEIRO PASSE) #21=2.2(AJUSTE P/ SEGUNDO PASSE) #22=2(PASSE FINAL NAO ALTERAR) (NAO ALTERAR AS VARIAVEIS DAQUI EM DIANTE) #16=#8/2 IF[#18EQ0]THEN#10=0 IF[#18EQ1]THEN#10=0 IF[#18EQ0]THEN#1=[[#1/#20]-#16](X INICIAL) IF[#18EQ0]THEN#2=[[#2/#20]-#16](Y INICIAL) IF[#18EQ1]THEN#1=[[#1/#21]-#16](X INICIAL) IF[#18EQ1]THEN#2=[[#2/#21]-#16](Y INICIAL) IF[#18EQ2]THEN#1=[[#1/#22]-#16](X INICIAL) IF[#18EQ2]THEN#2=[[#2/#22]-#16](Y INICIAL) #7=#11*TAN[#6](CALCULO DA PROFUNDIDADE DA CAVIDADE ) #15=#7/#5(CALCULO DO INCREMENTO EM Z) #12=#15/TAN[#6](CALCULO DO INCREMENTO EM X) #10=#10-#16 G0X#1Y0 G0Z#9 G1Z0F200 WHILE[#4LE#7]DO1 G1X#1Z-#4F800 G1Y-#2,R#10 G1X-#1,R#10 G1Y#2,R#10 G1X#1,R#10 G1Y0 #1=#1-#12 #2=#2-#12 #4=#4+#15 END1 G0Z#9 #18=#18+1 IF[#18LE2]GOTO1 G69 G0G90Z200M5 M30
