فاصل صب الخرسانة في اللبشة Construction Joint

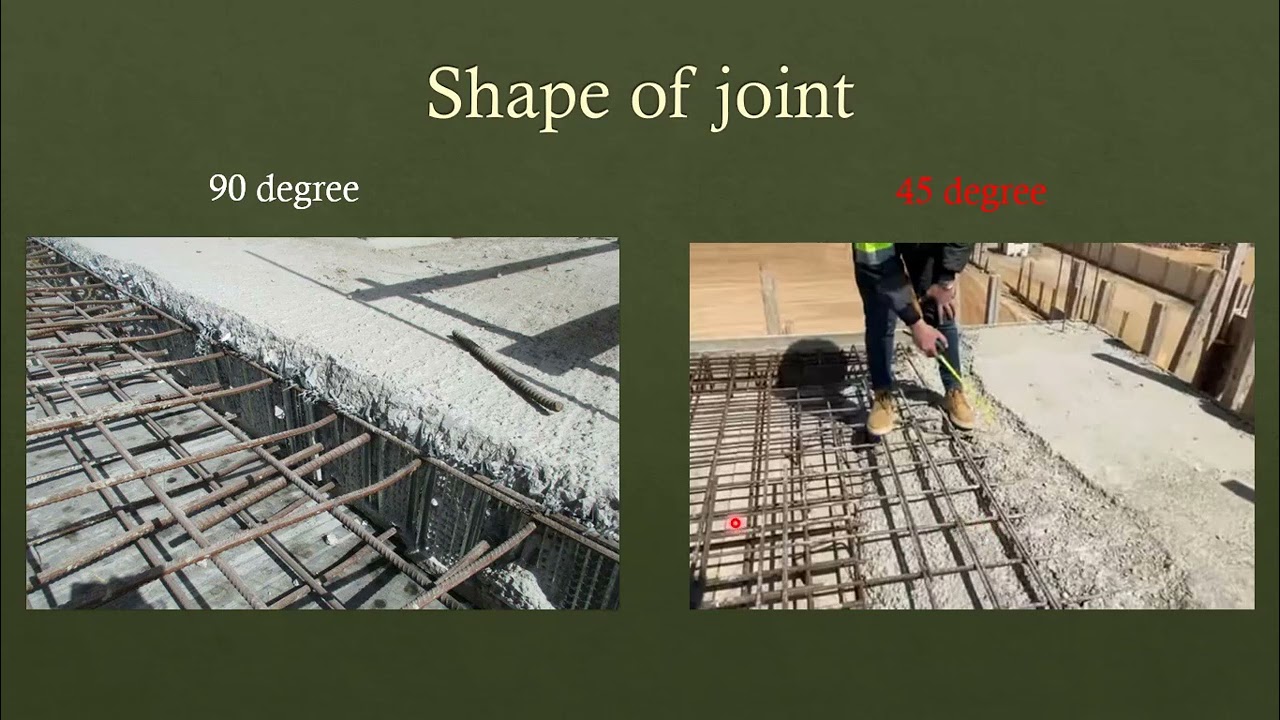

فاصل صب الخرسانة في اللبشة Construction Joint فواصل الصب لها شروط (مدة إستئناف الصب، شكل توقيف الصب، المواد المستعملة في إستئناف الصب مثل "غراء الإيبوكسي" في حالة المدة أكثر من 28 يوم)، و يكون فيها التسليح مستمرا بشكل عادي ، و تختار أماكن إستئناف الصب في المناطق الآمنة أي الاقل تأثرا بالإجهادات. فاصل الصب الفاصل الناتج عن عمل صبتين متجاورتين للخرسانة , و يتوجب عمله بسبب عدم الصب بعملية مستمرة ومضي فترة زمنية بين عملية الصب . ويجب عمل فاصل الصب للخرسانة في أماكن القص الأقل Minimum Shear سواء كان ذلك للبلاطات أو الكمرات أو الأرضيات …اذا كان الفاصل في سقف أو كمرة أ و عمود فانه يتم عمل الصبة الاولى بدرجة مائلة 45 بحيث لما نصب الصبة الخرسانية الجديدة تتماسك مع بعضها البعض وهنا نقف عند بعض المعلومات الهامة : 1- اقصى عزوم موجبه " max positive moment" توجد فى منتصف البحر وأقصى عزوم سالبه " max Negative moment " توجد فوق الركائز 2- اقل عزوم ( تقول إلى الصفر تقريبا ) " min moment " عند نقط إنقلاب العزوم عند ربع أو خمس البحر تقريبا 3- اقصى قوى قص " max shear force " توجد على بعد ( عمق القطاع / 2 ) من وش الركيزه 4- اقل قوى قص " min shear force " توجد عند منتصف البحر اى عند أقصى عزوم " max moment " حسب الكود الامريكي (6-4-3) و(6-4-5) يجب ان تكون فواصل الصب بشكل لا تضعف من قوة المقطع الانشائي . الاحتياطات يجب ان تتخذ لنقل قوى القص والقوى الاخرى من مقطع لاخر خل الفاصل . 1- فواصل الصب للبلاطات يجب ان تكون ضمن المنطقة بين منتصف الى ثلث المجاز span لكل من البلاطة slabs الجسور BEAM والجسور العرضية girders (الاعصاب rib في باطلات الربس او الهوردي) 2- الفواصل في الجسور girders (جسور رئيسية متقاطع معها جسور عرصية مثل البلاطات المعصبة ribbed slab) يكون الفاصل على مسافة لا تقل عن ضعف عرض منطقة التداخل للجسور . حسب رأي اللجنة المدققة للكود : فواصل الصب يجب ان يكون في المناطق التي يكون فيها المنشأ بأقل قوى عندما تكون فيها قوى القص الناتجة عن الوزن هي ليست المهمه ( الاكبر) كما هو معروف في هذه الحالة يكون في منتصف المجاز span ويكون الفاصل بشكل عمودي هنا مناسب، التصميم على القوى الجانبية يجب ان يؤخذ في معالجة الفواصل وذلك من خلال: · مفتاح القص shear keys وذلك من خلال عمل فجوات في الخراسانه القيمة ( تنفذ خلال مرحلة الطوبار بحيث يكون زوايا التجويف 45 درجة ). · مفاتيح قص متباعدة Intermittent shear keys وتكون بشكل متباعد او( طريقة التناوب) · استخدام قضبان تشريك بشكل مائل Diagonal Dowels(Starter bars) · طريقة القص ناقل Shear Transfer Method ارجو الاشتراك بصفتحي على الفيس بوك   / 262835508616423   وعلى التلغرام https://t.me/Engineerchannel/108 وعلى السناب شات   / landsea3
