Master Slave Einschaltautomatik für die Absauganlage des Werktisches

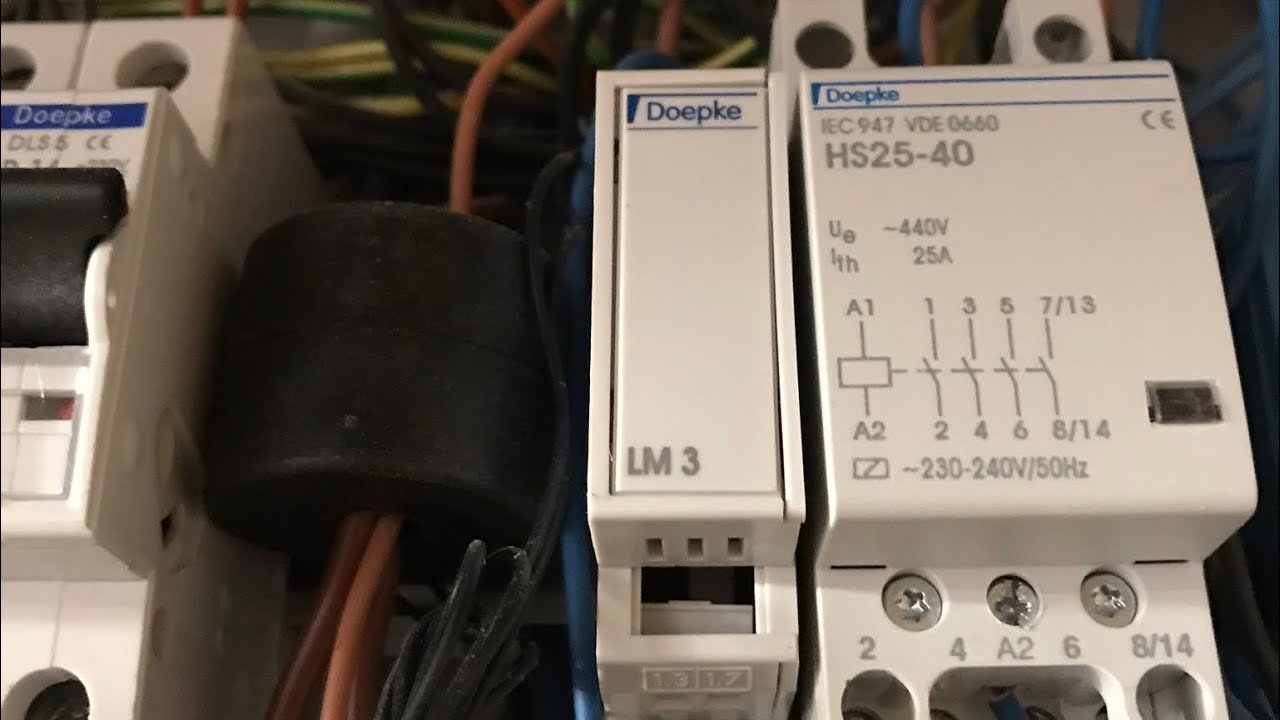

Der neue Werktisch brauchte eine Steuerung für die Absaugung. Das Problem: Die Master-Slave Automatik im alten Sauger ist zu sensibel für den Anschluss der Shaper Origin Fräse, da diese eine Steuerung in Form eines Computers eingebaut hat, der die Automatik sofort loslaufen lässt. Hier bei YouTube gibt es zwar einige Anleitungen, aber keine, die mir im Gesamten gefiel. So habe ich hier bei mehrere Ideen zusammengeworfen und herausgekommen ist diese hier. Sie basiert auf dem bekannten Eltako AR12DX als "Hirn" des Ganzen. Bei diesem lässt sich der Schwellwert einstellen, ab dem die Absaugung anlaufen soll. Außerdem sollte noch die im Werktisch eingebaute Tischfräse über einen Unterspannungsschutzsschalter angesteuert werden. Realisiert ist das Projekt beim Aufbau in Anlehnung an ein Video von Proofwood. Die Steuerung mitsamt der Steckdose für die Oberfräse befindet sich in einem kleinen Sicherungskasten, der unterm Tisch Platz hat. Herausgeführt sind noch Steckdosen für den Anschluss des Saugers sowie ein Wahlschalter für den Sauger. Aus, dass auch mal was angeschossen werden kann und der Sauber nicht laufen soll. Automatik Dauerbetrieb, z.B. zum Aussaugen der Werkstücke. Noch ein Warnhinweis: Das "Basteln" an solchen Installationen mit Netzspannung sollte nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen durchgeführt werden. Verwendete Bausteine: Eltako AR12DX: https://www.amazon.de/gp/product/B001... Sicherungskasten: https://www.amazon.de/gp/product/B07G... Unterspannungsschutz: https://www.amazon.de/gp/product/B08P... Steckdose: https://www.amazon.de/gp/product/B001... Wahlschalter: https://www.amazon.de/gp/product/B07L...
