Akım trafosu nedir nasıl bağlanır nasıl ölçülür bağlantısı nasıl yapılır

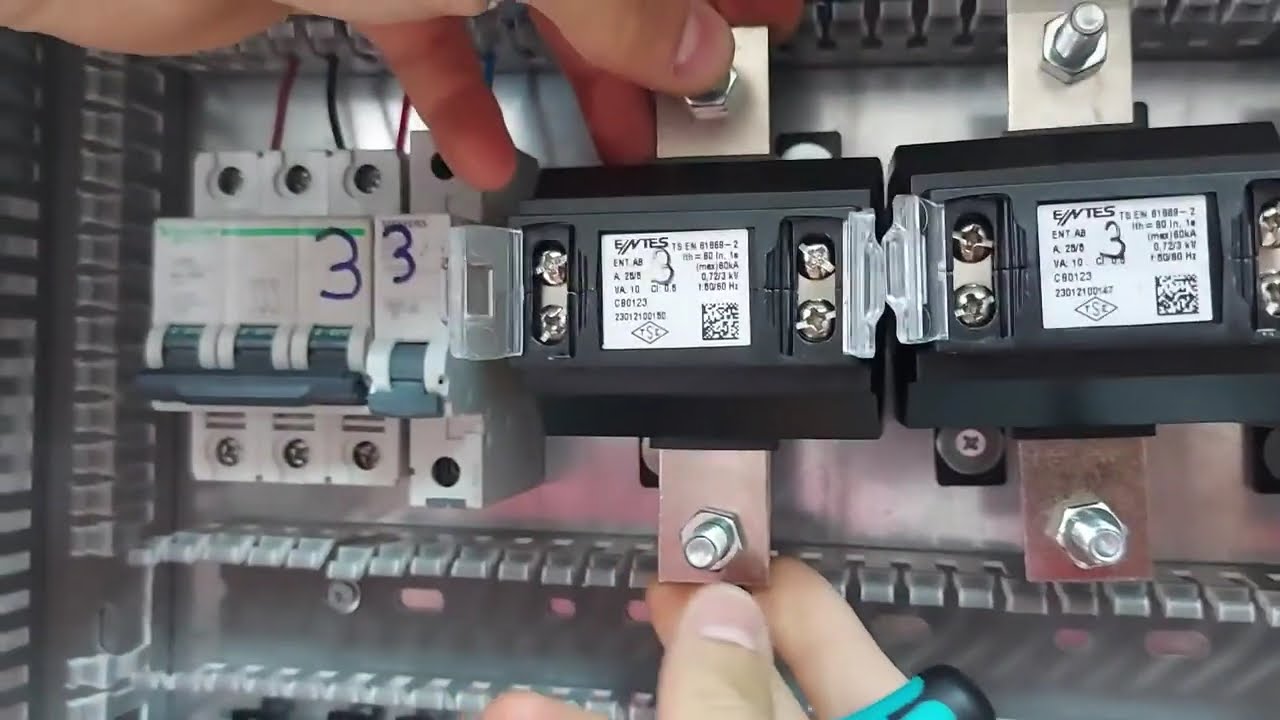

Akım Trafosu Nedir? Nerelerde Kullanılır? Akım trafosu devreden geçen akımı ölçmek için kullanılan ölçü transformatörleridir. Yüksek akımların ölçü aletleri tarafından direkt ölçülmesi, yüksek maliyetli olmasının yanı sıra kimi zaman oldukça tehlikeli ve zordur. Bilindiği üzere elektrik akımı, elektriksel yük taşıyan parçacıkların bir noktadan diğerine hareketidir. Elektrik enerjisi, iletken kabloların içerisinde hareket eden elektronlar ile taşınır. Elektriğin taşınması sırasında akımın ölçülmesi büyük önem taşır ve bu aşamada devreye akım trafosu girer. Akım Trafosu Nedir? Akım trafosu devreden geçen akımı ölçmek için kullanılan ölçü transformatörleridir. Yüksek akımların ölçü aletleri tarafından direkt ölçülmesi, yüksek maliyetli olmasının yanı sıra kimi zaman oldukça tehlikeli ve zordur. Bu yüzden devreden geçen akımın ölçülebilmesi için belirli bir değere indirgenmesi gerekir. Devreye seri olarak bağlanan akım trafosu, primer devreden geçen akımın meydana getirdiği manyetik alanı küçülterek sekonder denilen ikinci devreye aktarır. Sekonder devrede meydana gelen döngüsel akım sayesinde sekonder sargıya paralel bağlanan ölçü aletiyle primer devrede geçen akım miktarı ölçülebilir. Akım Trafolarının Yapısı Akım trafoları temel olarak manyetik demir bir nüve, bu nüve üzerine sarılmış primer bir sargı ve bu primer sargıya ters yönde sarılmış sekonder sargı olmak üzere üç bölümden oluşmur. Primer sargı üzerinden geçen akım, manyetik demir nüve üzerinde bir manyetik akı oluşturur. Nüvede oluşan bu manyetik akı, sekonder sargı üzerinde bir gerilim indüklenmesine sebep olur. Sekonder sargıya paralel bağlanan ölçü aleti, sekonder devreden geçen akım sarım yönünün ters olması sebebiyle manyetik demir nüvede ters yönde bir manyetik akı oluşturur. Oluşan bu manyetik akı, primer sargı üzerinden geçen akımın oluşturduğu manyetik akıyı dengeler. Bu sebeple akım trafolarının sekonder uçları mutlaka bir ölçü cihazı ya da bir yük ile kısa devre edilmelidir. Aksi durumda ters yönde bir manyetik akı oluşmayacak ve akı dengelenmediği için manyetik demir nüve ısınarak arızalanabilir. Ayrıca bu durum sekonder uçlardaki gerilimi artıracağı için, kullanıcılar için tehlike oluşturur. Akım trafoları temel olarak ölçüm amacıyla kullanılırlar. Akım trafosu kullanılmazsa yüksek akım değerlerini ölçmek için büyük boyutlu ölçü aletlerinin kullanılması, daha büyük boyutlu koruma rölelerinin imal edilmesi gerekir. Bu hem yüksek maliyetli hem de son derece tehlikeli bir seçimdir. Akım trafosu kullanılması daha küçük boyutlu ölçü aletlerinin ve koruma rölelerinin kullanılmasına imkan verir. Bu çok daha ekonomik bir çözüm sunarken güvenli çalışmaya da imkan sağlar. Çünkü sekonder uca bağlanan ölçü aletleri ve koruma rölelerini primer gerilimden izole edilmiş olur. İster kompanzasyon isterse ölçüm amaçlı olsun, yeni bir sistem tasarlanırken akım trafosu seçimi dikkat edilmesi gereken konuların başında gelir. Çok fazla önem verilmese de akım trafoları işletmeler için çok önemlidir. Yanlış ürün seçimi, ölçümlerin yanlış olmasına ve tüm sistemin bu durumdan etkilenmesine neden olabilir. Akım trafoları incelendiğinde temel yapılarında primer sargı, sekonder sargı, manyetik nüve ve yalıtım malzemesi olduğu göze çarpar. Bu içerik bazı türlerde daha farklı olabilir. Ek aparatların eklenmesi ve bu yol ile farklı türlerin ortaya çıkması da mümkündür. Burada dikkat edilmesi gereken temel nokta akım trafosu seçimidir. Akım Trafosu Seçimi İçin Bu Noktalara Dikkat! Akım trafosu seçimi esnasında dikkat edilmesi gereken temel nokta ürünün türüdür. Örnek verecek olursak O.G uyumlu akım trafoları genel olarak orta gerilim değerlerinde kullanılır. Aynı zamanda bu ürünler reaktif güç kontrol röleleri ile beraber kullanılır. Diğer bir ürün ise alçak gerilim akım trafolarıdır. Bahsi geçen ürünler ise devreye seri bağlanır. Bu iki tür sunduğu avantajlar sebebiyle birçok işletme tarafından tercih edilmektedir. Diğer bir ürün türü ise ayrılabilir akım trafoları olarak karşımıza çıkmaktadır. Ayrılabilir akım trafoları genel olarak kolay monte edilmeleri sebebiyle tercih edilir. Eğer çalışma ortamında montaj sorunları var ve ürünün çıkarılması sonrasında tekrar takılması gibi durumlar gerekiyor ise bu ürün türü seçilebilir. Panolardaki enerjiyi kesmeden montaj yapılmak istendiği durumlarda ise clamp tip ayrılabilir akım trafoları tercih edilebilir. En Kaliteli Ürün İçin Doğru Akım Trafosu Seçimi Yapılmalıdır! Akım trafosu seçimi yapılırken her ürünün sunduğu ek avantaj detaylı olarak incelenmelidir. Tüm ürünler genel olarak aynı prensiple çalışır. Fakat bazıları orta gerilim için uygundur. Bazıları ise alçak gerilim için yüksek doğruluk sunar. Bu nedenle, ürün seçiminde türüne ve ürünlerin sundukları avantajlara önem vermek gerekir. Diğer bir önemli nokta ise tabi ki ürün kalitesidir. Kaliteli ürünler uzun kullanım ömrü sunacaktır. Bu anlamda firmamız yüksek kalite seviyesinde ve geniş ürün yelpazesindeki ürünleri ile ihtiyaçlarınıza en iyi cevap olacaktır.
