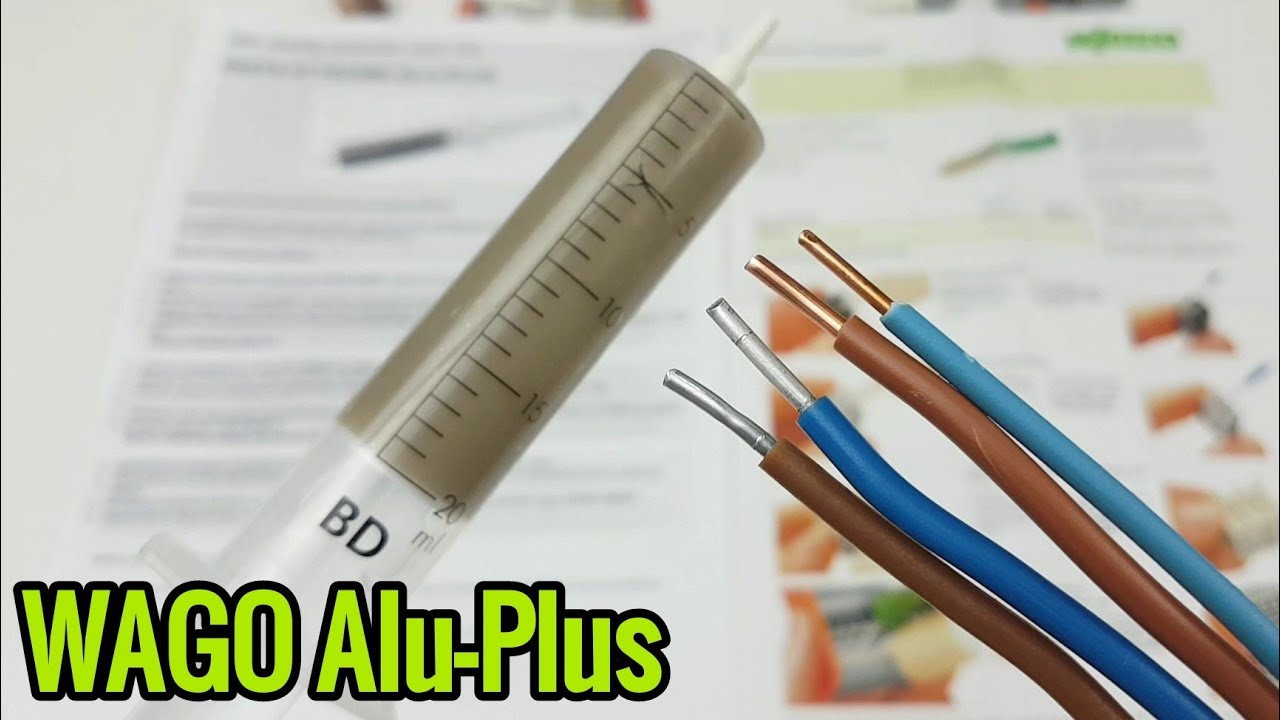

Как соединить алюминиевый и медный провода? Контактная паста WAGO Alu-Plus и муфта WAGO 222

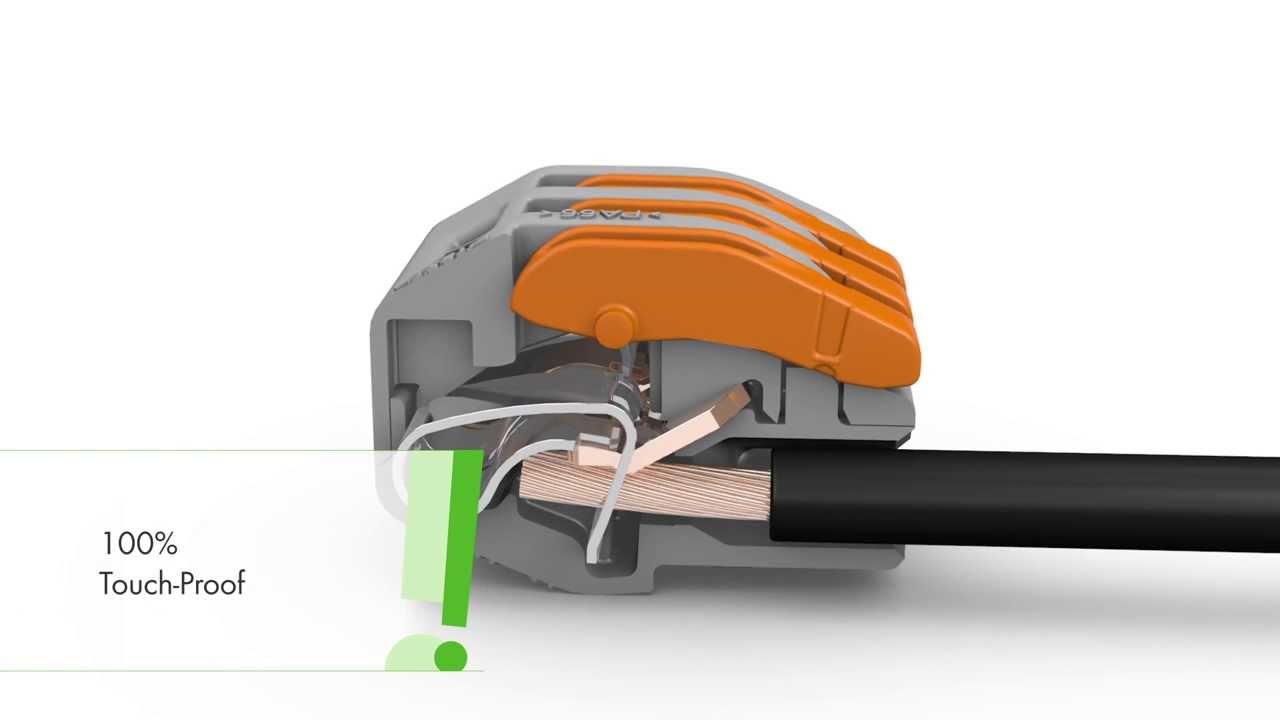

Узнайте, как безопасно соединить алюминиевые и медные проводники друг с другом с помощью разъемов WAGO с помощью контактной пасты WAGO ALU-PLUS. На видео я показываю, как наносить пасту с помощью соединителя WAGO 222. Рекомендации с веб-сайта WAGO: «АЛЮ-ПЛЮС КОНТАКТНАЯ ПАСТА Монтаж алюминиевых кабелей к муфтам WAGO В условиях, изложенных ниже, разрешается подключать сплошные алюминиевые проводники к некоторым пружинным зажимам. Монтажные муфты WAGO: Фитинги оснащены зажимами PUSH WIRE® (серия 2273,773) или зажимами CAGE CLAMP® (серии 222, 224). Разъемы сечением до 4 мм² и сечением алюминиевых проводников до 4 мм². Зажим будет правильно заполнен специальной контактной пастой Alu-Plus (каталожный номер 249-130). ВНИМАНИЕ! Не допускается соединение алюминиевых проводов с помощью муфт с рычагом серии 221. Клеммные колодки WAGO для монтажа на рейку: Фитинги с зажимами CAGE CLAMP® Разъемы сечением до 4 мм² и сечением алюминиевых проводников до 4 мм². Зажим будет правильно заполнен специальной контактной пастой Alu-Plus (каталожный номер 249-130). ВНИМАНИЕ! Запрещается подключать алюминиевые проводники к зажимам Push-in CAGE CLAMP®. (Семейство фитингов TOPJOB® S). Функциональные особенности контактной пасты Alu-Plus ограничение доступа воздуха к клемме и предотвращение окисления точек контакта предотвращение электролитической коррозии между алюминиевыми проводниками и медной токопроводящей шиной соединителя устранение оксидного слоя при вводе проводов в клемму PUSH WIRE® обеспечивает длительную антикоррозионную защиту Преимущества контактной пасты Alu-Plus: предотвращение электролитической коррозии между алюминиевыми проводниками и медной токопроводящей шиной соединителя обеспечивает длительную антикоррозионную защиту ограничение доступа воздуха к клемме и предотвращение окисления зоны контакта устранение оксидного слоя при заклинивании проводов Инструкция по подключению алюминиевых проводов Зачистите алюминиевый провод до длины, указанной в техническом паспорте или на инфографике на корпусе разъема. Очистите окисленную поверхность зачищенного конца алюминиевого проводника. Нанесите слой контактной пасты Alu-Plus из аппликатора на поверхность конца алюминиевого проводника. С помощью специального аппликатора (шприца) введите контактную пасту в отверстие разъема, где будет крепиться алюминиевый провод, до полного заполнения зажима. Для зажимов CAGE CLAMP® и Lever-Open Clamp откройте пружины с помощью сборочного инструмента или рычага, прежде чем нажимать на поршень шприца. Вставьте алюминиевые провода в клеммы, заполненные контактной пастой Alu-Plus. Не забудьте ограничить максимальную нагрузочную способность алюминиевых проводов по сравнению с медными: 2,5 мм² (Al) = макс. 16 A 4 мм² (Al) = макс. 22 A Монтажная фурнитура серии 2273 и 773 Серии 2273 Вставьте кончик шприца с пастой Alu-Plus в отверстия адаптера. Нажимайте на поршень аппликатора, пока паста не заполнит внутреннюю часть муфты. Затем вставьте провода в клеммы. Серии 773 Действуйте так же, как для муфт серии 2273. Осветительная арматура серии 224 Вставьте кончик шприца с пастой Alu-Plus в круглый зажим PUSH WIRE®, а затем в прямоугольное отверстие CAGE CLAMP® осветительной арматуры. Затем вставьте провода в клеммы. Нажимайте на поршень аппликатора, пока паста не заполнит оба отверстия. Универсальные муфты серии 222 Откройте рычаги на всех зажимах муфты. Вставьте кончик шприца с пастой Alu-Plus в отверстия адаптера. Нажимайте на плунжер аппликатора, пока паста не заполнит отверстия кабелепровода в соединителе. Затем вставьте провода в клеммы. Клеммные колодки CLASSIC на рейку с клеммами CAGE CLAMP® до 4 мм2 Откройте зажим с помощью монтажного инструмента и вставьте в него кончик шприца с пастой Alu-Plus. Нажимайте на поршень аппликатора до образования пасты, заполняя таким образом следующие зажимы полоски. Затем вставьте провода в клеммы. Заметно заполните отверстие в зажиме. Монтажные муфты с рычагом из серии 221 и клеммные колодки TOP JOB® S для монтажа на рейку Не допускается соединение алюминиевых проводов с установочными муфтами серии 221 и клеммными колодками с зажимами Push-in CAGE CLAMP® ». Ссылка (13 марта 2021 г.): https://www.wago.com/pl/technika-lacz... WAGO #ALUPLUS #ALUMINUM # WAGO222 # WAGO224 # WAGO2273 # WAGO773 #CAGECLAMP #PUSHWIRE
