Kontruksi Baja dengan Castella Beam Part - 2

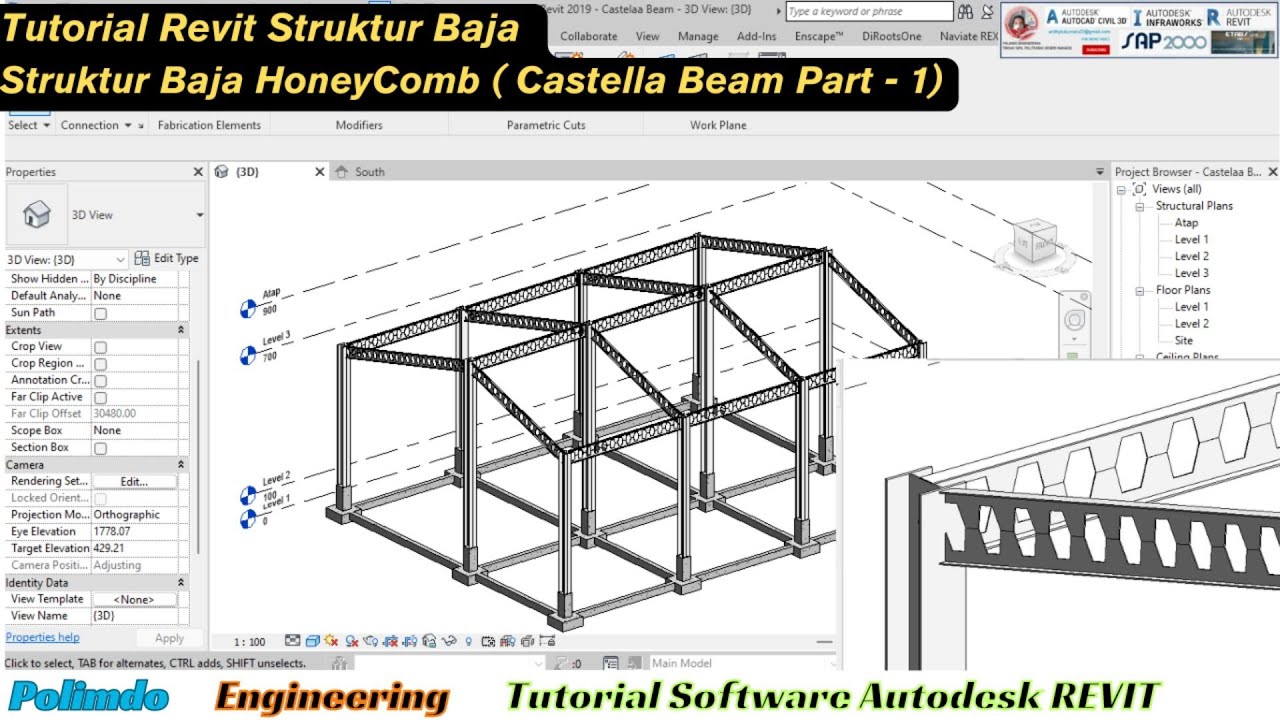

Dalam Revit, menyambungkan Castella Beam (atau beam sejenis) biasanya melibatkan beberapa langkah untuk memastikan sambungan tersebut akurat dan sesuai dengan spesifikasi desain. Berikut adalah langkah-langkah detail untuk membuat sambungan Castella Beam di Revit: 1. Modeling Castella Beam: o Pilih Keluarga Beam: Pastikan Anda telah memuat keluarga beam yang sesuai dengan jenis Castella Beam atau buat keluarga baru jika diperlukan. o Tempatkan Beam: Gunakan alat "Beam" di Revit untuk menempatkan Castella Beam di model Anda. Pastikan untuk mengatur dimensi dan orientasi beam sesuai dengan spesifikasi proyek. 2. Sambungan Beam ke Kolom atau Beam Lain: o Tempatkan Kolom atau Beam Lain: Tempatkan elemen struktural lain seperti kolom atau beam yang akan menjadi titik sambungan. o Atur Sambungan: Pilih beam yang ingin disambungkan dan gunakan opsi "Join" atau "Trim/Extend" di Revit untuk menghubungkan beam dengan kolom atau beam lainnya. Revit biasanya akan otomatis menangani sambungan dan menampilkan garis sambungan di tampilan 3D. o Periksa Sambungan: Gunakan tampilan 3D dan detail view untuk memastikan sambungan beam sesuai dengan spesifikasi teknis. Revit memungkinkan Anda untuk melihat bagaimana beam terhubung dalam konteks struktur secara keseluruhan. 3. Detailing Sambungan: o Tambahkan Detail Koneksi: Jika perlu, tambahkan detail koneksi ke gambar kerja. Anda bisa menggunakan detail drafting untuk menampilkan sambungan dengan lebih jelas. o Gunakan Anotasi: Tempatkan anotasi untuk menggambarkan jenis sambungan, seperti plat sambungan, baut, atau lasan yang digunakan. 4. Pemeriksaan dan Validasi: o Cek Konflik: Gunakan alat "Interference Check" di Revit untuk memeriksa potensi konflik atau kesalahan dalam sambungan. o Simulasi Beban: Jika diperlukan, lakukan simulasi beban untuk memastikan sambungan beam dapat menahan beban yang direncanakan. 5. Dokumentasi: o Buat Gambar Kerja: Buat gambar kerja yang menunjukkan detail sambungan, termasuk dimensi dan spesifikasi material. o Ekspor dan Cetak: Ekspor model Revit ke format yang sesuai untuk dicetak atau disertakan dalam dokumen proyek. Dengan mengikuti langkah-langkah ini, Anda dapat memastikan sambungan Castella Beam di Revit terintegrasi dengan baik dalam desain struktur dan memenuhi standar teknik yang diperlukan.
