صندوق حشو STUFFING BOX

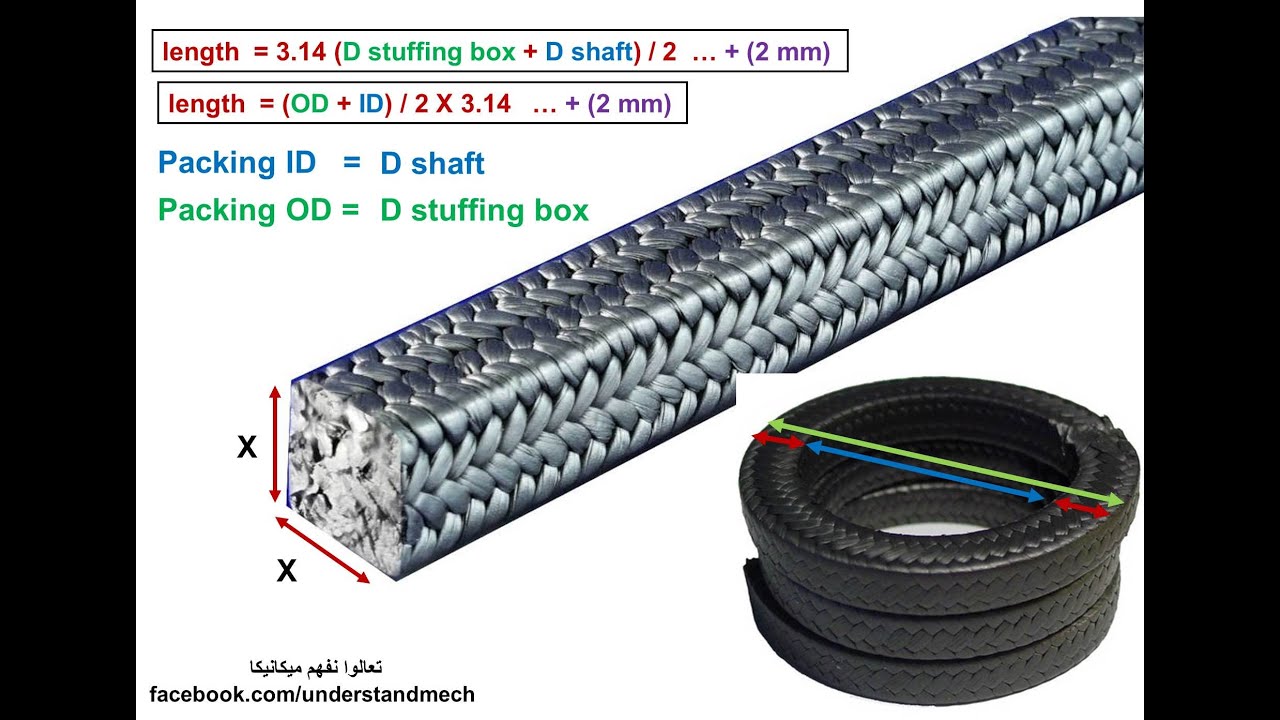

يستخدم صندوق الحشو فى منع تسرب السوائل أو الغازات فى حالة وجود فتحات تمر منها الاعمدة أو ماشابه ذلك كما هو الحال فى غطاء أسطوانات الطلمبات أو غطاء أسطوانات آلات البخار حيث يمر ذراع المكبس من الغطاء ويتحرك حركة ترددية . وصندوق الحشو المبين بالشكل يستخدم فى حالة الطلمبات الترددية ذات الضغط المنخفض ، حيث تركب الجلبة رقم (3) المصنوعة من البرونز فى مكانها بالقاعدة رقم (1) بالضغط ، ثم يمر منها ذراع المكبس (قطره 20 مم) حيث يلف حوله مادة الحشو ( مثل ألياف الكتان المنقوعة فى الشحم) ثم تركب الجلبة رقم (4) بالضغط ايضا فى مكانها بالجلاند رقم (2) والذى يركب بالتالى فى القاعدة (1) عن طريق اللولب الموجود فى كل منهما M36X2.5 ) . وباستمرار الربط باليد يمكن ضغط الحشو على العمود لدرجة معقولة وبذلك يمكن منع تسرب السائل أو الغاز . وكلما حدث تأكل فى الحشو نتيجة الاحتكاك بين الذراع والحشو يتم ربط الجلاند (2) قيلا .. وهكذا . بعد تجمبع أجزاء صندوق الحشو . المطلوب أرسم :- 1- قطاع رأسى Sectional elevation 2-ةمسقط جانبى . Side view 3- مسقط أفقى Plan
