Tuto Uponor Système de raccord modulable RISER

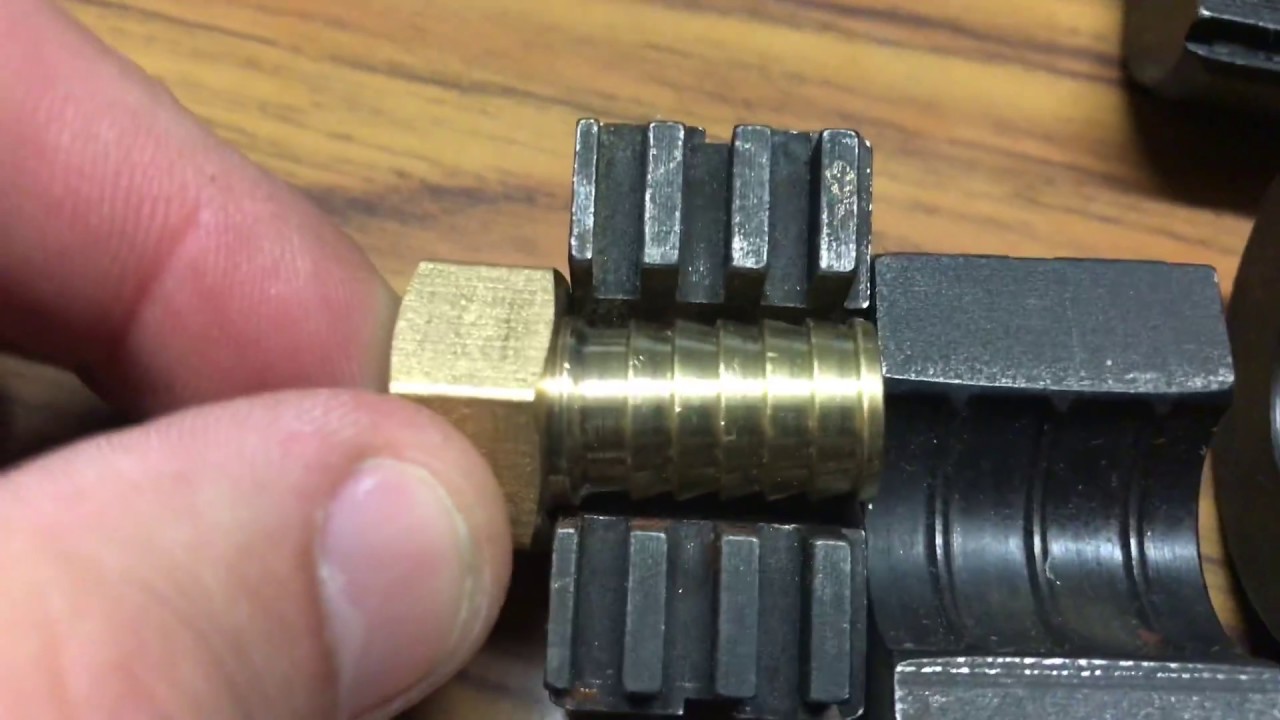

La gamme de raccords modulables RISER se décompose en 30 références. Elle permet de monter jusqu'à 300 combinaisons. Ce tutoriel est réalisé avec les diamètres 90, 75 et 32. Pour rappel, ils n'ont pas besoin d'être ébavurés. Matériel utilisé : 1 té RISER RS 3 (pour les grosses dimensions) 3 embouts à sertir (diamètres 90, 75 et 32) 2 réductions (pour passer du RS2 au RS3) 1 machine à sertir UP 110 2 mâchoires adaptées aux diamètres des tubes et raccords 1. Commencer le montage en prenant le diamètre 90 : insérer le raccord de diamètre 90 dans le tube. Insérer la mâchoire autour du raccord pour venir en butée de la bague couleur. Puis insérer la base de la mâchoire sur l'UP 110. Démonter la mâchoire. Le raccord est ainsi serti. Répéter l'opération sur les autres tubes. 2. Fixer le tube sur le tube de diamètre 90 et insérer la tige de verrouillage pour solidariser les 2 pièces. 3. Positionner la réduction RS3-RS2 pour repartir sur le diamètre 32 puis insérer la tige de verrouillage. Vous pouvez ensuite positionner votre raccord et tube de diamètre 32. 4. Enfin, procéder de la même manière pour le diamètre 75 avec la réduction et la tige de verrouillage. Insérer le tube et votre raccordement est terminé.
