Практическая схема подключения автоматики ICMA арт. Р311, арт. 983, арт. Р308

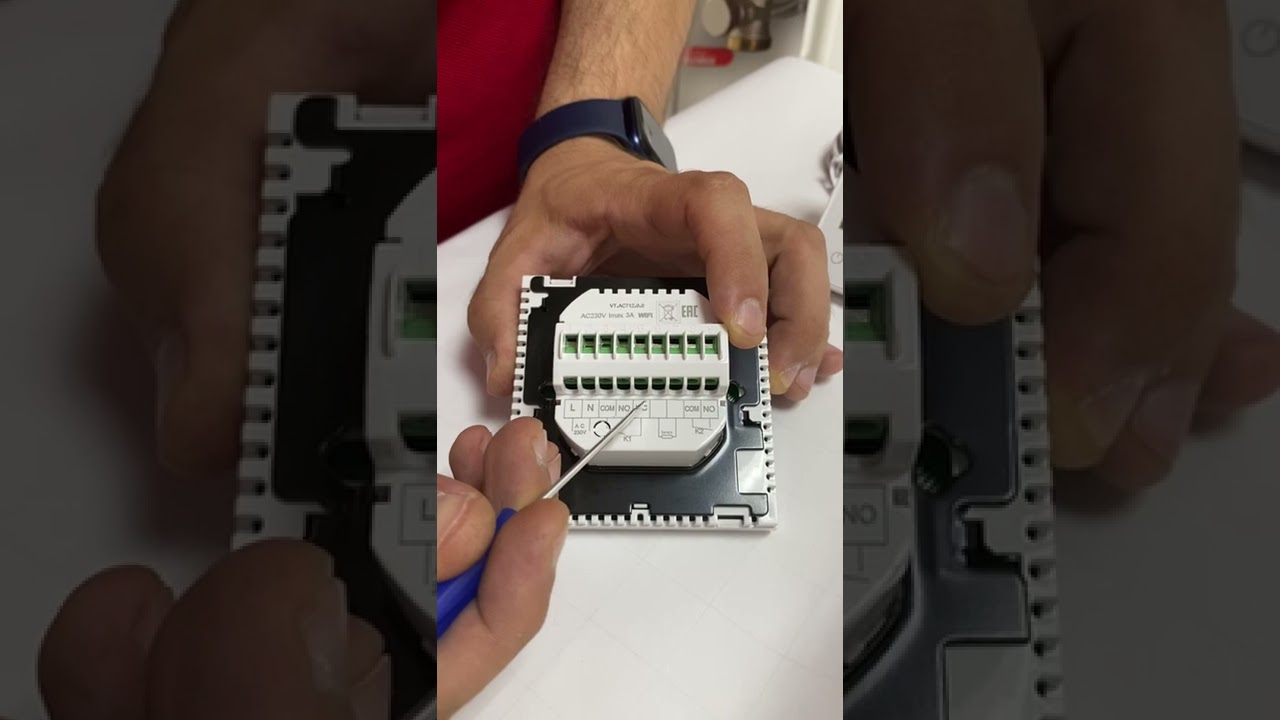

Коммутация термостата арт. Р311 и сервопривода арт. 983 через проводное реле арт. Р308. Арт. Р308. По количеству подключаемых приборов существует 2 вида коммутационных реле – на 6 потребителей и на 12. По напряжению – 220 и 24 вольта. Зона для коммутации делится на 2 части: 1. Подключение термостата, 2. Подключение сервопривода. Подключение приборов: Начинаем с подключения «нуля». Подключим термостат. Для этого нам понадобится 3х жильный провод. «Ноль» термостата подключается в разъем «N1» в секторе «THERMOSTAT». Для подключения фазы используем разъем «L1». Для канала, передающего сигнал, используем разъем «S». В термостате подключение проводов необходимо выполнить таким образом: 1. «N1» подключается к «7», согласно схеме подключения термостата. Этот разъем находиться слева. 2. Провод передающий сигнал подключается в разъем «2», который находиться правее от подключения синего провода. 3. «L1» подключается в разъем «5», который находиться справа. Теперь, когда термостат подключен, мы приступаем к подключению сервопривода. У сервопривода 2 провода для подключения: коричневый (фаза) и синий (ноль). Ноль подключается в разъем «N1», в секторе «ACTUATOR». Провод фазы подключается в разъем «S». ____________________________________________ Оф.сайт http://icma.com.ua/ Facebook   / icmaclubukraine
