MERANGKAI KELISTRIKAN ( WIRING ) CNC DAN SETUP MACH3 ( 2021 )

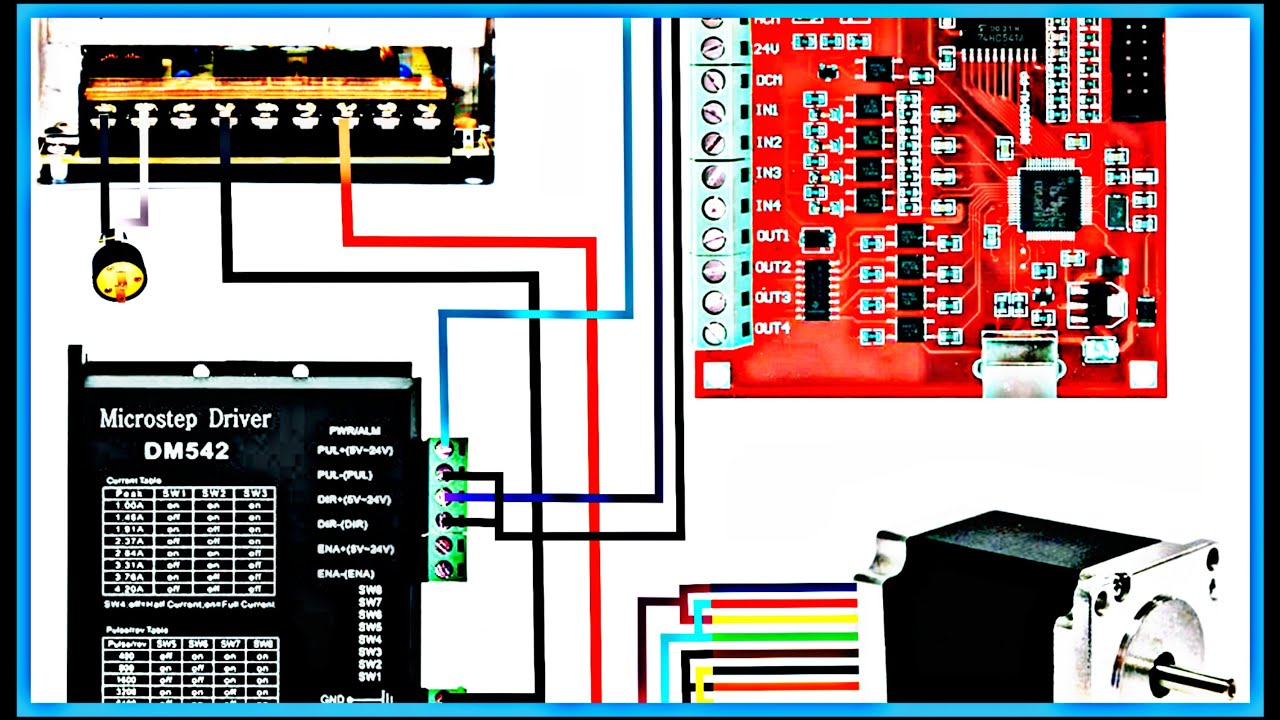

Di video ini saya akan menjelaskan buat teman-teman yang baru memulai membuat CNC untuk pemotong plasma. Yaitu tentang bagaimana merangkai kelistrikan untuk semua komponen-komponen yg ada di CNC. Video ini akan menjadi dua bagian. Bagian pertama adalah cara merangkai kelistrikan, dan bagian dua adalah cara seting pada bagian software pengontrolnya yaitu Mach3. Komponen-komponen yg perlu dipersiapkan adalah: 1. Satu buah board Mach3 USB interface board. 2. Tiga buah Driver motor stepper TB 6600. 3. Tiga buah motor stepper. 4. Enam buah limit switch. 5. Satu buah micro switch. 6. Satu buah tombol emergency atau stop. 7. Power supply DC 12 volt 2 amper. Dan 8 adalah power supply DC 48 volt 20 amper. #cnc #router #milling #diy #gantry Kita mulai dari penyambungan board mach3 ke driver motor stepper. Sambungkan terminal XP dan XD dari board Mach3 ke terminal PUL negatip dan DIR negatip dari driver motor sumbu X. Sambungkan terminal YP dan YD dari board Mach 3 ke terminal PUL negatip dan DIR Negatip dari driver motor sumbu Y. Sambungkan terminal ZP dan ZD dari Mach3 ke terminal PUL negatip dan DIR negatip dari driver motor sumbu Z. Kemudian ke 3 motor sumbu X. Motor Sumbu Y. Dan motor sumbu Z dihubungkan ke 4 terminal fasa driver motor. Ada 3 jenis motor stepper dipasaran menurut 4 warna kabel yg ada, seperti terlihat di tabel berikut ini. Jadi teman-teman tinggal menyesuaikan dengan motor stepper yang kalian sudah beli. Kemudian kita beralih pada bagian input board mach Three. Yaitu terminal IN3, IN4 DAN IN5 dihubungkan ke limit switch sumbu X, Y, dan Z. Dimana setiap sumbu ada 2 limit switch minimum dan maksimum yang dihubungkan secara paralel. Input IN2 dihubungkan ke sensor sumbu Z. Sensor ini bisa berupa micro switch, atau proximity sensor, atau ohmic sensor. Input IN1 dihubungkan ke tombol emerjensi atau stop. Ground dari kesemua input tersebut dihubungkan ke satu titik ground input mach three. Input positip dan negatip dihubungkan ke power supply 12 volt 2 amper. Terakhir adalah menyambungkan driver motor sumbu X, Y, dan Z ke power supply 48 volt 20 amper. Selanjutnya video bagian dua akan menjelaskan cara setting software mach three sehingga sesuai dengan apa yg telah kita rangkai disini. Karena perlu diketahui bahwa semua output dan input mach Three bisa diprogram sesuai keinginan kita. #TOOLS #CNC #GANTRY #MACH3 #GANTRY
